TLM算法仿真5G手机毫米波阵列天线（含视频演示）

来源：CST仿真专家之路更新时间：2024-06-23 阅读：

直奔主题，2022版本的5G毫米波流程更简单、仿真更快、占用硬盘和内存更少、功能更多。

（注：本文含视频演示，视频均无声。）

第一部分，毫米波天线阵列

自带案例库中的毫米波天线阵列，这个很多毫米波用户都不陌生。2022版本中，该案例进行了微调和优化，用户可以打开案例学习毫米波的设置。下面视频展示该案例的内容以及仿真过程，重点是端口设置、端口附近的TLM网格、TLM求解器的收敛条件。

在端口按序激励之后，我们就可以将波束的形成放在后处理，下面视频展示combine result功能，进行远场的波束后处理。

除了上面视频的手动形成波束，5G毫米波更常用的是通过codebook以及5G wizard自带后处理形成并分析波束。下面视频展示如何在2022版本中直接使用5G wizard做后处理。和2021版本不同的是，2022版本不再有新的CST项目生成。

2022版本的codebook格式，可在最右添加新的一列，用来区分V和H极化的相位，该信息用于5G wizard中可选的相位差扫描功能，后面视频会演示。达索另外提供一个macro，用来转换其他形式的codebook到CST codebook。需要的请与达索技术支持联系。

第二部分，毫米波手机

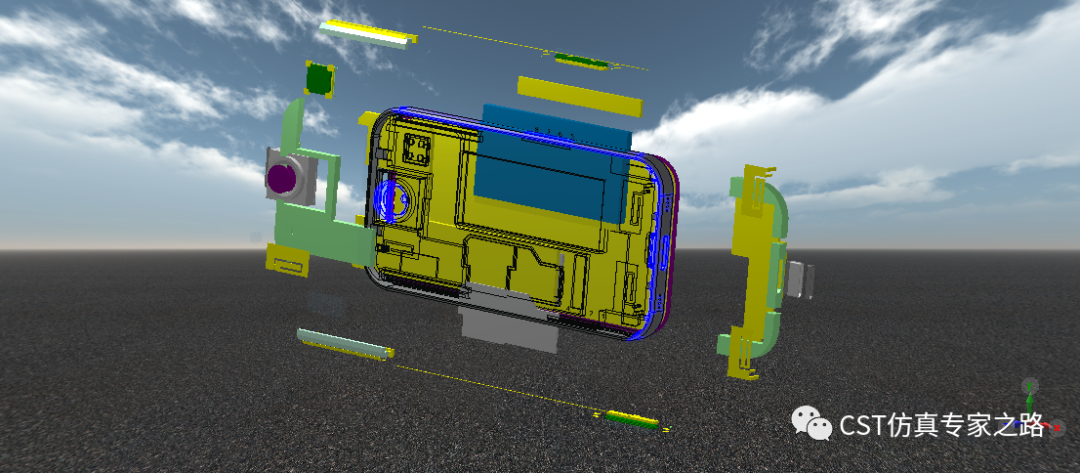

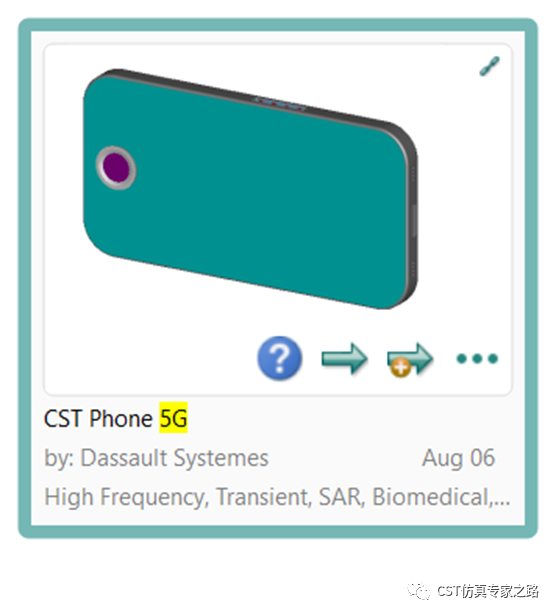

自带案例库中也有安装好毫米波天线阵列的手机模型，2022版本中该案例也有所更新，外观和天线都是新的设计，自带codebook添加了V和H极化扫描功能：

求解器是TLM求解器，利用其网格聚集的功能，仿真整机效率更高，下面视频我们查看TLM网格，2022版本不需要完整运行求解器就能够看到TLM的网格:

下面的视频中，我们将阵列天线旋转，这样倾斜的设计更能利用TLM网格的优势。

第三部分，其他部分功能

对于5G毫米波的KPI结果，比如CDF，PD，sPD等等，都可通过5G wizard自动截图分类保存，生成报告。这些常规操作我们就不多介绍了。

下面的视频展示5G wizard新的复原功能，自动删除之前的CDF和PD等结果，重新计算。2022的5G wizard还添加了相位扫描功能，可在0-360度的相位差中，找出PD的最差结果。该功能需要codebook中多一列，标注V和H极化。下面视频展示如何使用：

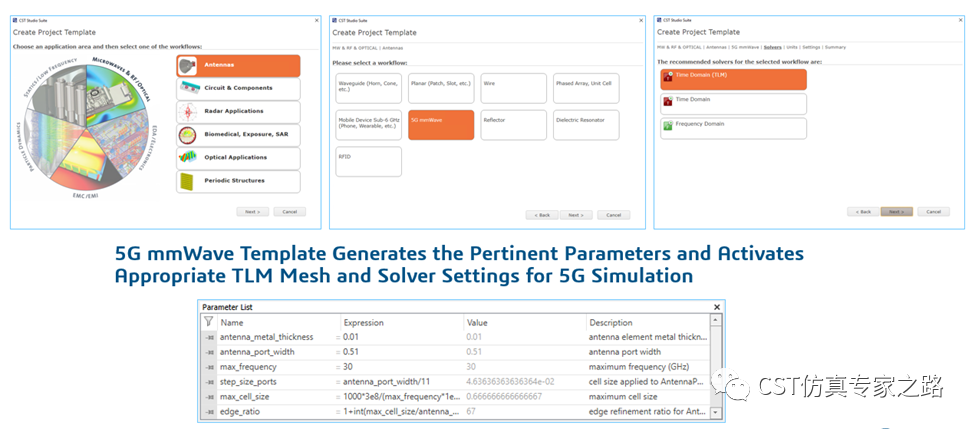

之前视频中我们能够注意到，TLM的网格可由一些参数来控制，这些参数是5G毫米波模板帮助定义的。该模板生成一些本地的网格组（mesh group），用户只需要将端口和天线拖拽到这些组里面就可以了，这些组自动利用这些模板定义的参数对里面的结构进行网格加密。至于如何调整供应商提供的加密天线模组的网格，这个我们有其他的guide。
