如何使用CST的稳恒电流Js求解器?

在计算直流情况下且结构相对复杂的电压或者电流分布时，我们可以应用CST的稳恒电流求解器（Js），如：利用CST的稳恒电流求解器可以仿真整个PCB的电压分布，本实例通过讲解一个简单的实例，详细讲述了CST稳恒电流求解器的使用方法。操作流程主要分为如下几大步：

1.应用模板：根据应用选择工作流程和求解器，并设置单位。模板还自动根据选择的应用设置背景和边界条件。

2.建模：选择材料，创建参数化模型。模型由两个电极和中间的海水构成，用以模拟海水在通入直流电情况下的电流分布。

3.添加电位并仿真：通过结构上下两侧的电位，求解电流分布。

应用模板

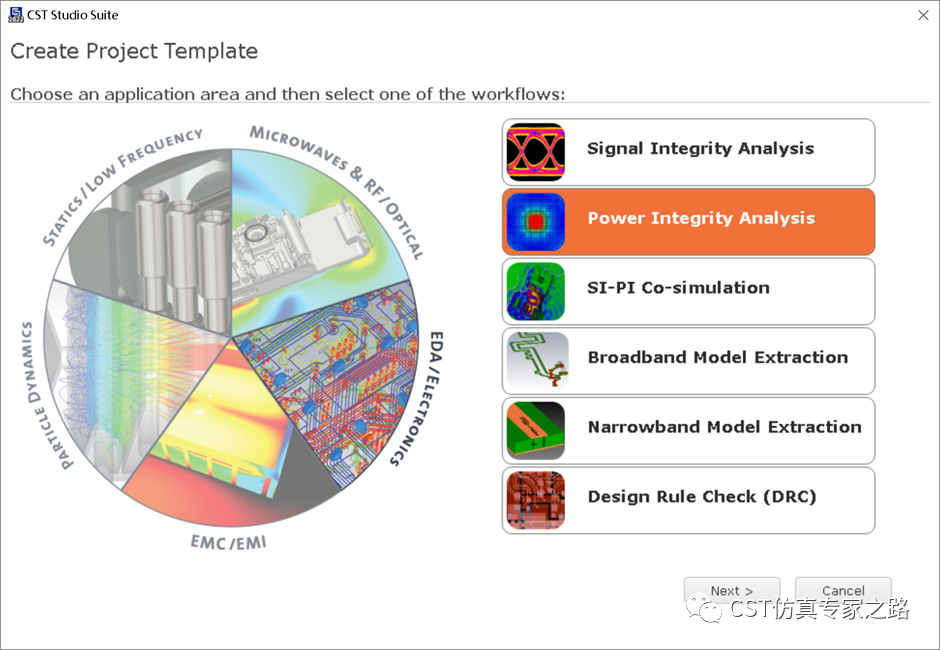

1.启动CST后，选择New and Recent>Project Template，出现Create Project Template对话框，选择EDA/ELECTRONICS，然后选择Power Integrity，点击Next

2. 选择DC IR Drop Analysis，点击Next

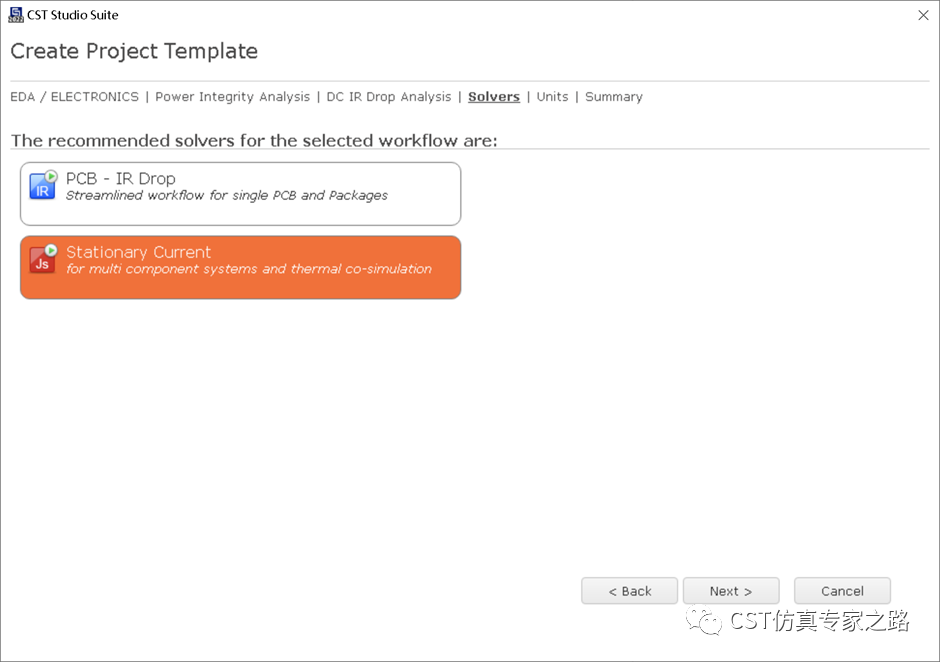

3. 选择Stationary Current，点击Next

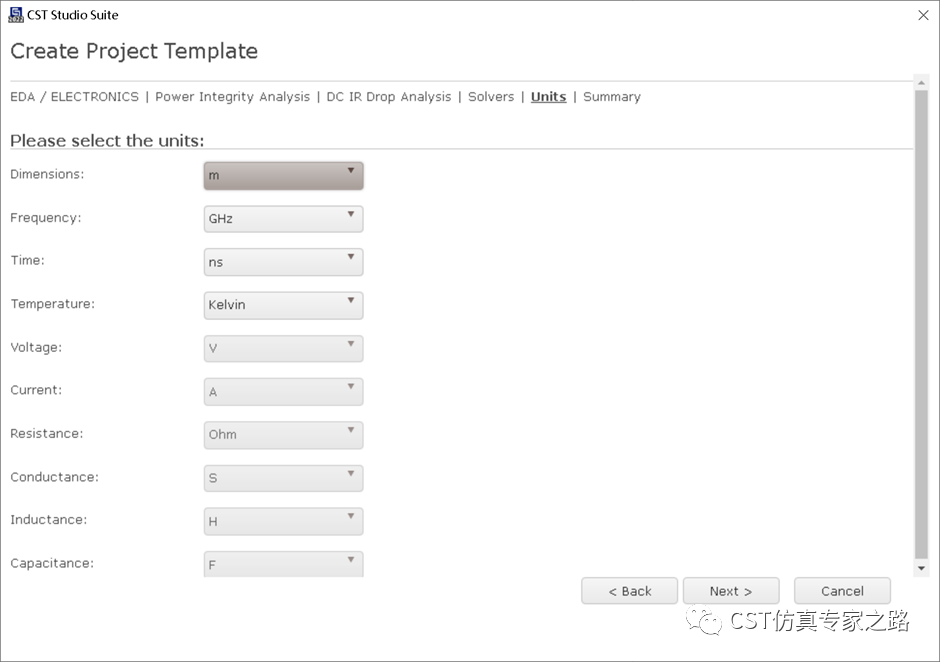

4. 设置单位，如下所示，点击Next

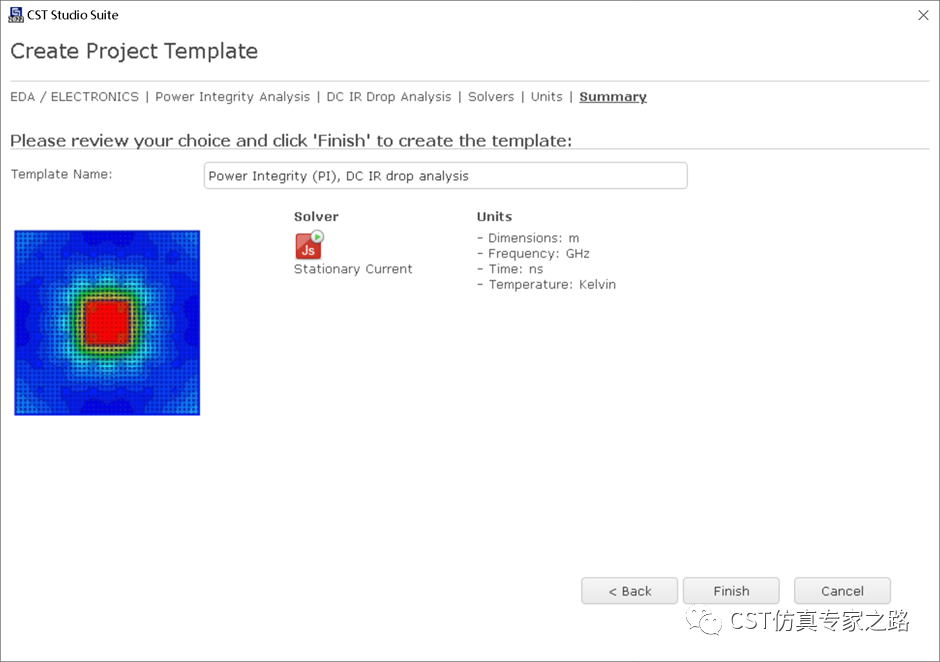

5.检查所有设置，如下所示，若设置有问题，可点击Back进行修改。若设置正确，点Finish

建模

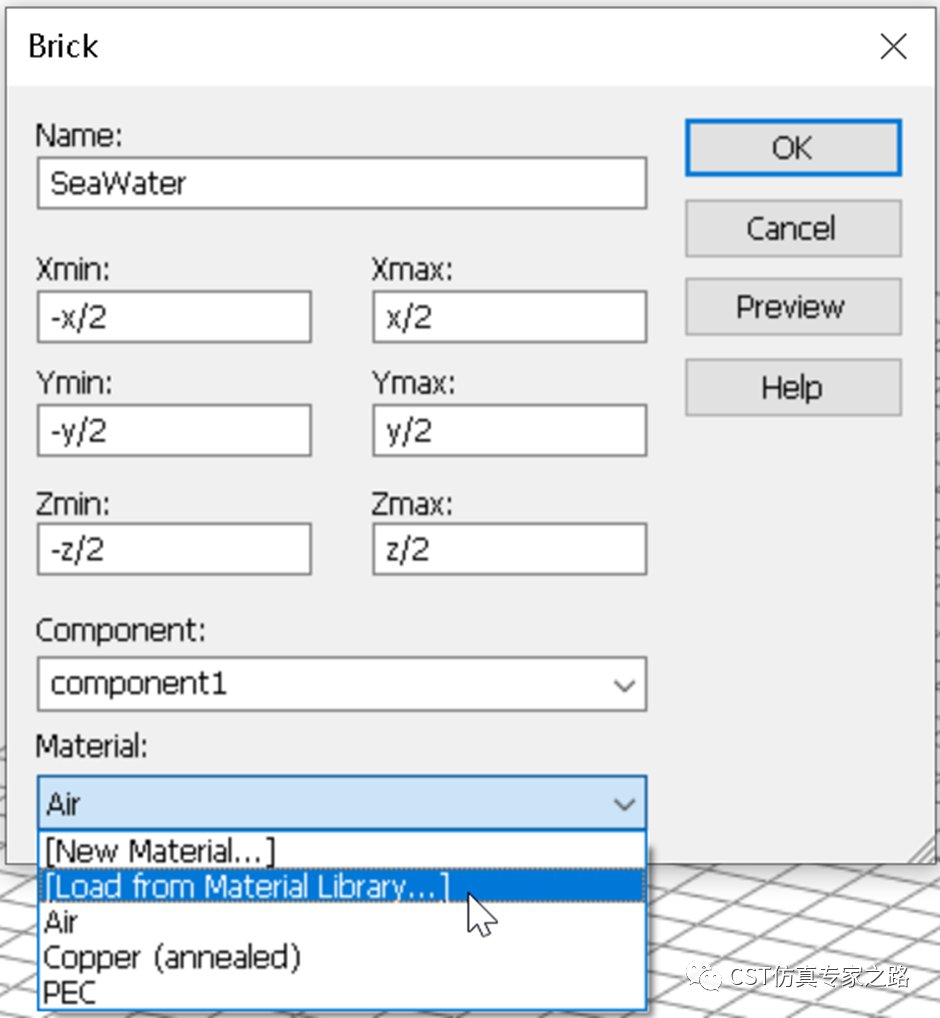

1.选择Modeling菜单>Brick，然后按ESC键，输入如下参数，然后选择Load From Material Library：

选择Water（Sea）

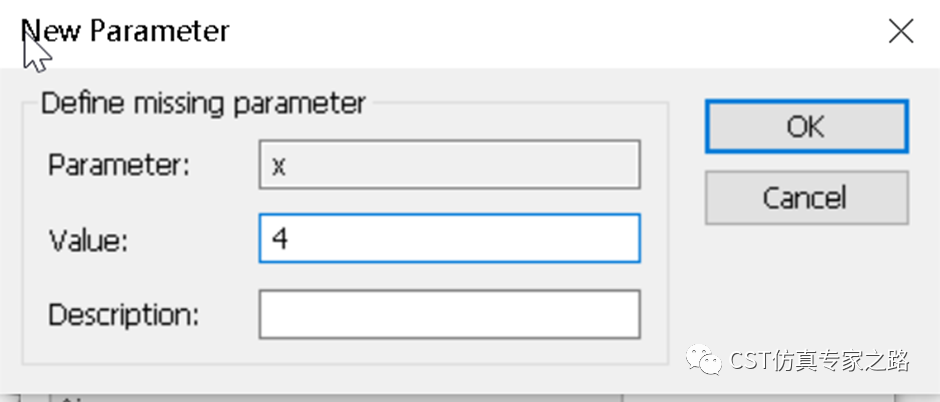

在弹出的对话框中分别输入x，y，z的值，其中x=4，y=4，z=4

模型如下所示：

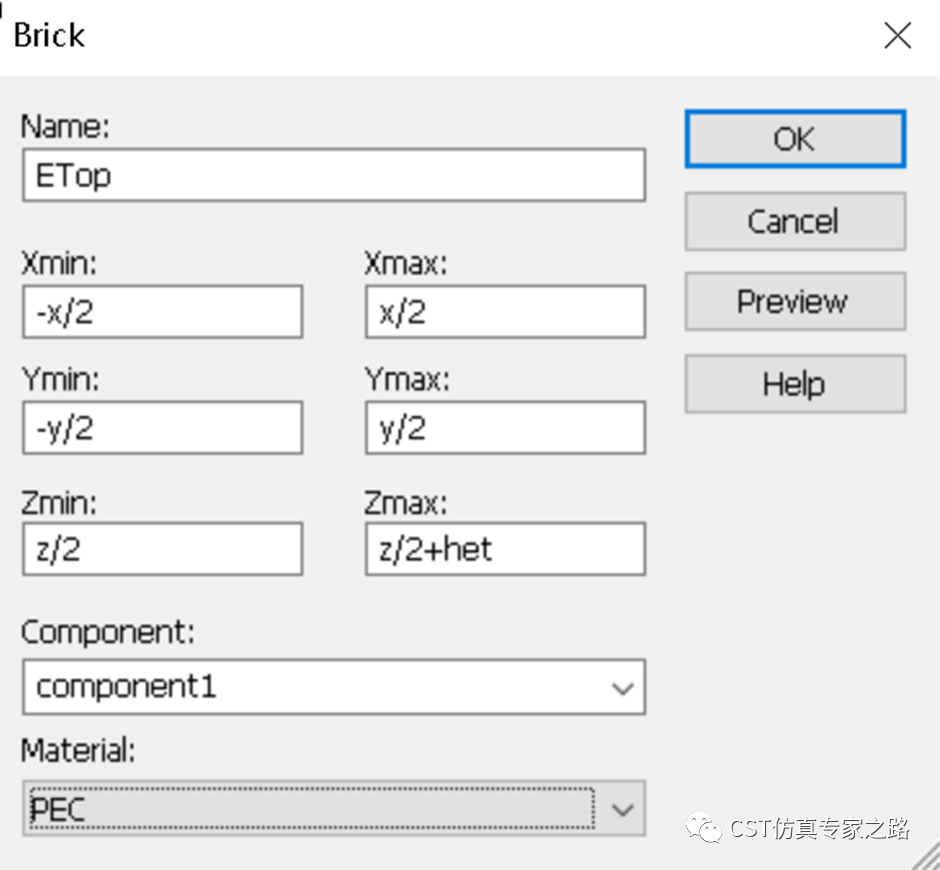

2.选择Modeling菜单>Brick，然后按ESC键，输入如下参数，创建电极，并将电极材料设置为PEC，其中电极的厚度het=0.5

3. 右键点击导航树下的Etop物体，在弹出的菜单中选择Transform，对电极进行镜像复制操作用以生成第二个电极，可点击Preview进行预览，参数设置如下：

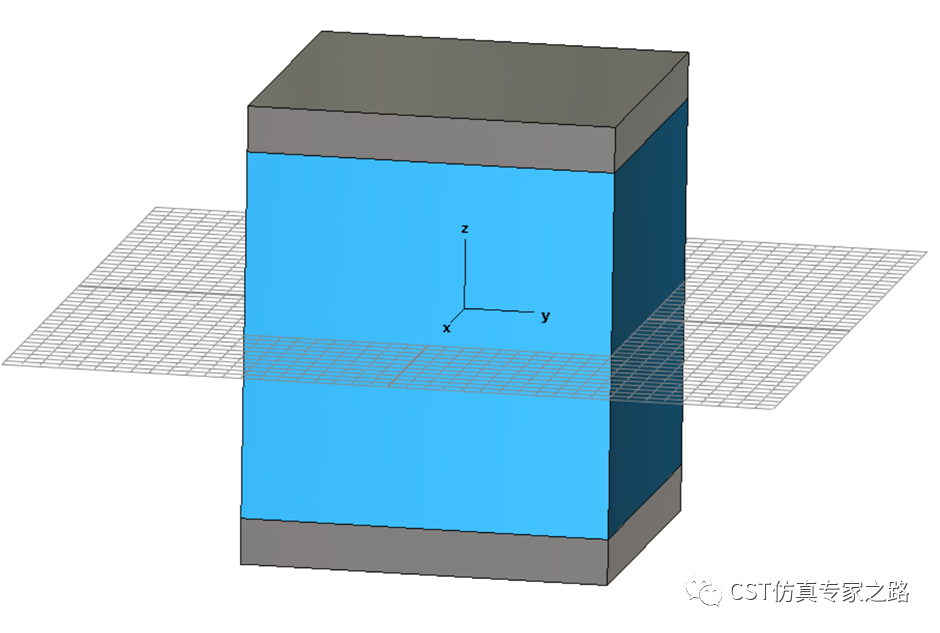

4. 最终模型如下所示：

仿真

1. 选择Simulation菜单>Sources and Loads>Electric Potential，移动鼠标至上侧电极的上端面，如下图所示，双击上端面：

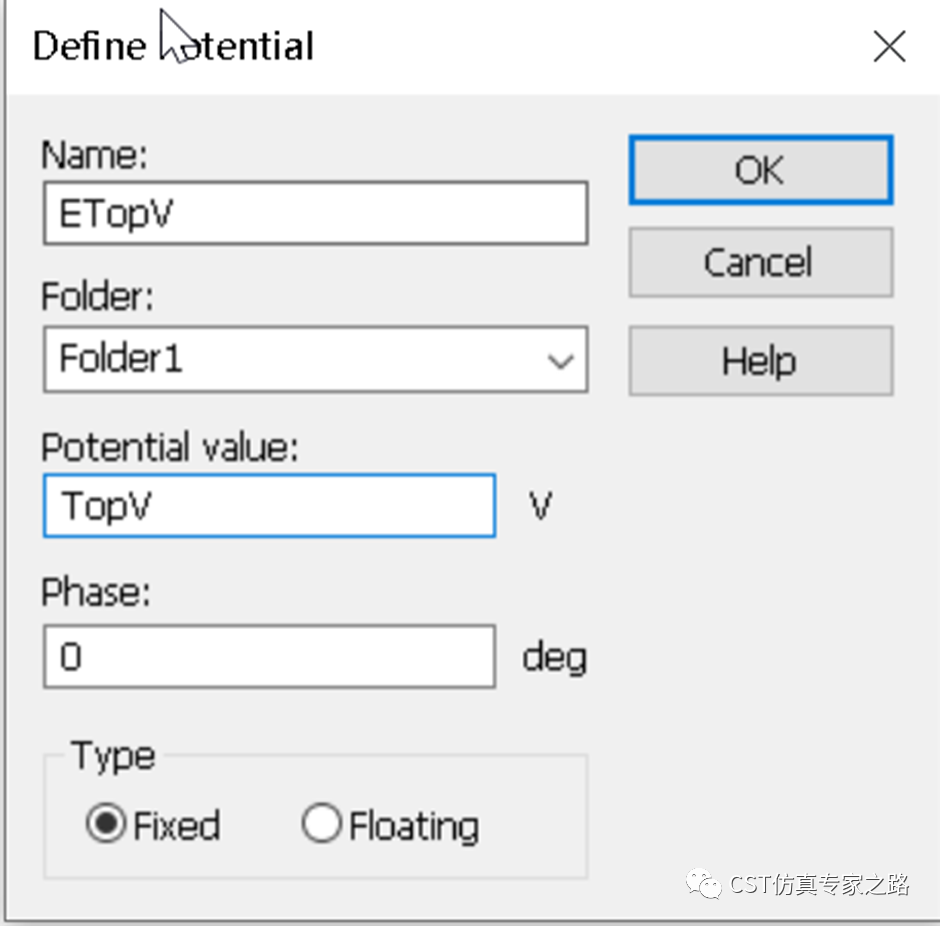

然后按下Enter键，在弹出对话框中，设置上侧电极的电位，其中TopV=300：

同样的方法设置下侧电极的电位，如图所示，其中BottomV=200

2. 选择Home>Simulation>Start Simulation启动仿真

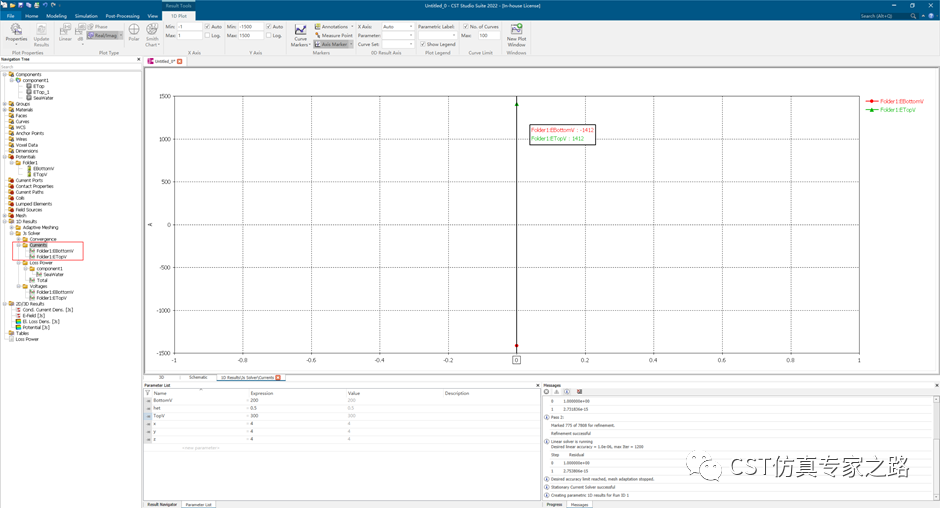

3. 结果分析：选择导航树下的1D Results>Currents即可查看电流的计算结果。注意：由于此结构是规则的六面体，因此结果也可以通过解析解进行验证，即：电流=上下极板的电压差/海水的电阻值

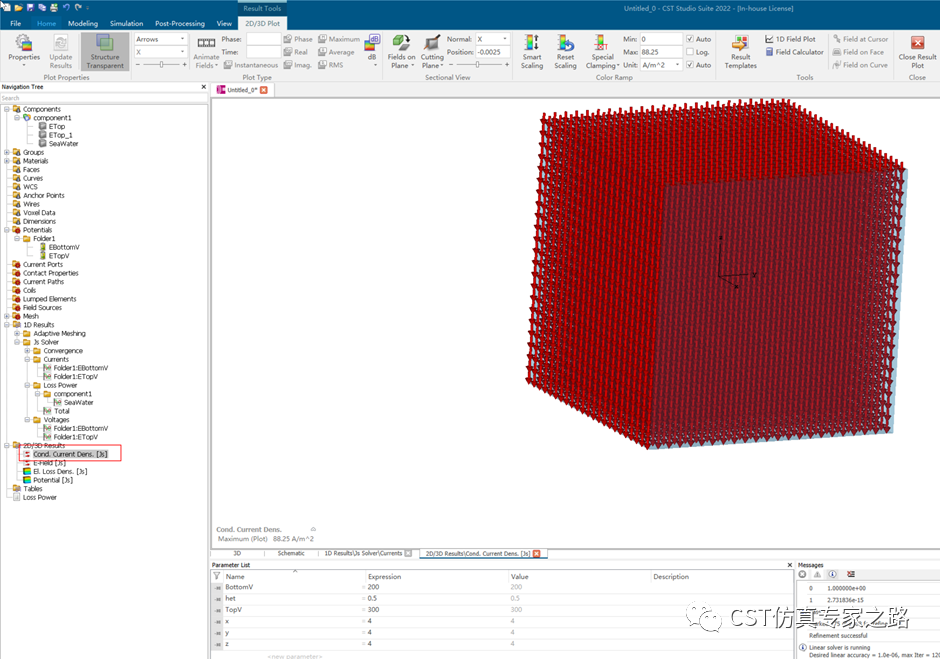

也可以查看3维电流分布，如下所示：
