CST2023线缆仿真案例（一）： 转移阻抗
作者 | Wang Jieyu
不知道用过CST2023版本的小伙伴们有没有发现在component library中出现了一个关于cable 转移阻抗及屏蔽衰减的仿真案例—triaxial setup。下面就来详细说说这个仿真案例。
1、【仿真模型】

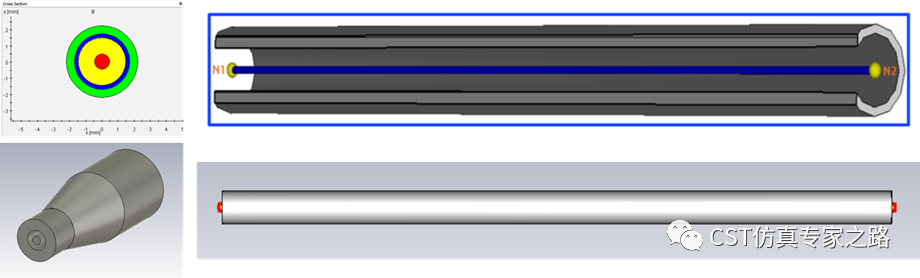

3D仿真模型由一个1m长的同轴线缆、一个金属套管、一个连接器组成，如下图所示。

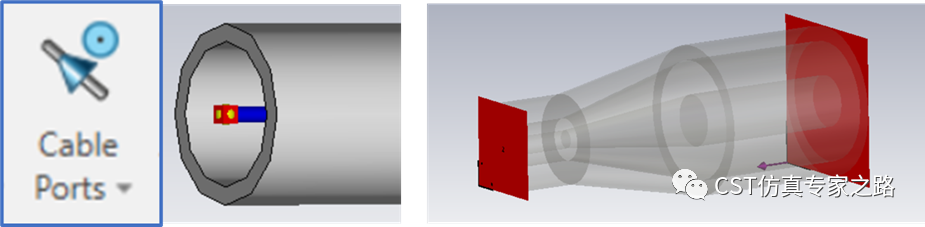

其中，在同轴线两端添加cable port，在连接器两端添加waveguide port。可以仿真得到这两部分3D模型的S参数，如下图所示。

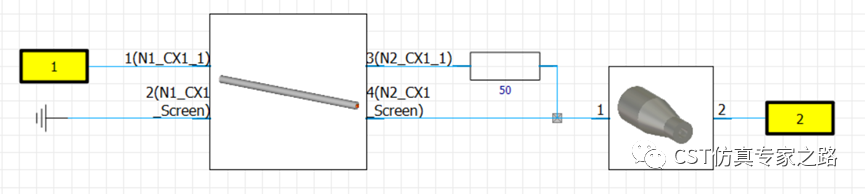

在电路模型中，同轴线一端连接port1，屏蔽层连接参考地。同轴线的另一端端接50Ω电阻后与屏蔽层短接，并与连接器一端相连。连接器的另一端连接port2。

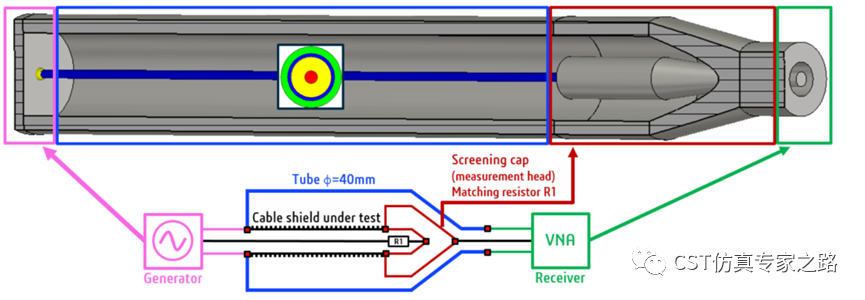

在该案例的帮助文档中给出了完整的模型示意图，可以更加清晰地了解仿真模型与测试设置之间的对应关系。如用电路端口模拟信号发生器和接收机（网络分析仪），用50Ω电阻模拟内部电路的负载电阻，以及连接器的外导体与金属套管相连等，如下图所示。
2、【仿真设置】
在schematic界面中添加S参数task: SPata1（S parameter
Task），然后新增的SPata1 task下增加后处理task:
PP1（Post Processing Task）。
S parameter Task的设置这里不赘述，基本上可以使用默认设置。
Post Processing Task中需要计算线缆的转移阻抗、屏蔽衰减以及其相关的截止频率。
3、【后处理设置】

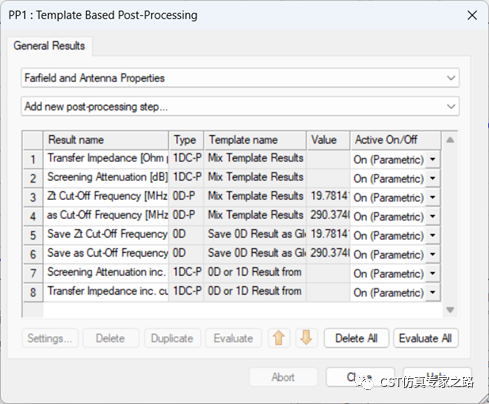

添加PP1 task，并编辑相关后处理公式。详细内容请参考CST2023 component library中的案例。
4、【仿真结果】

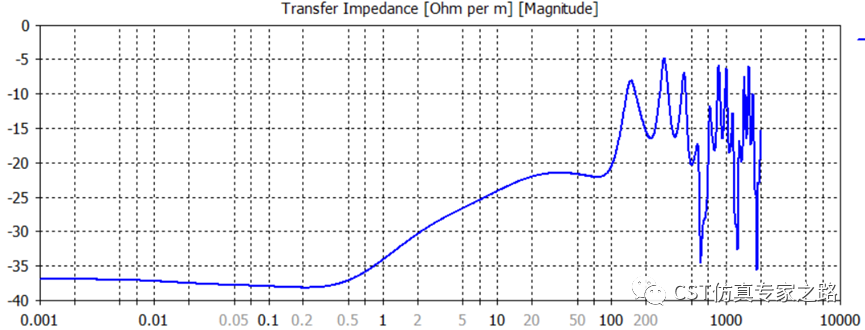

转移阻抗
考虑截止频率的转移阻抗

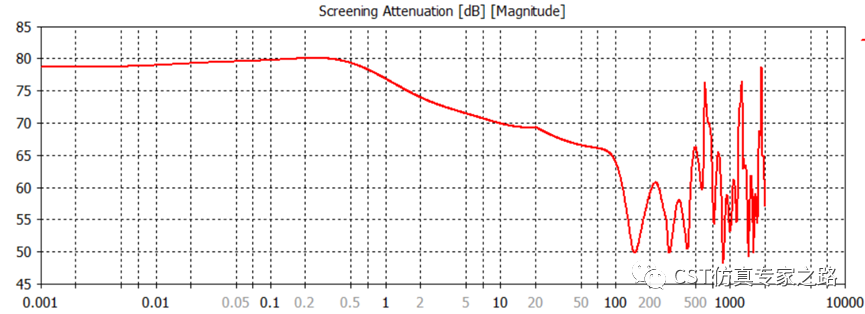

屏蔽衰减

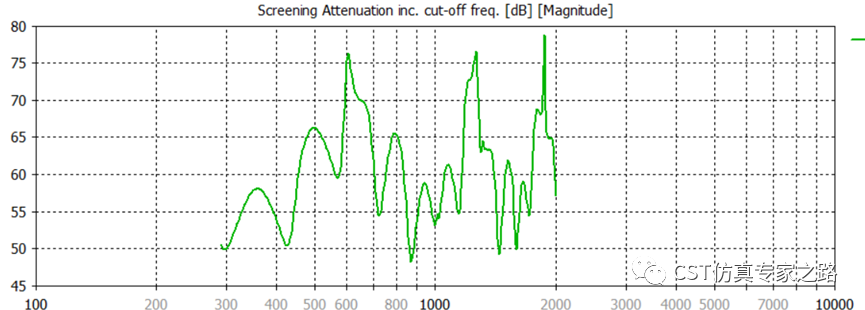

考虑截止频率的屏蔽衰减
5、【仿真结果分析及对比】

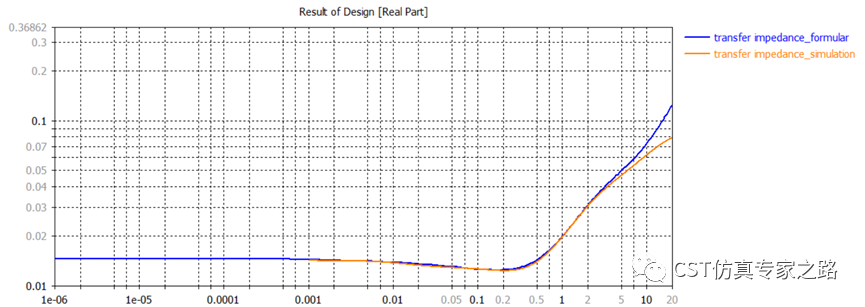

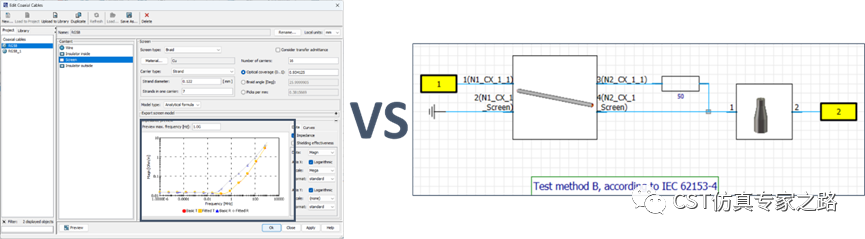

利用上述三同轴法仿真得到的转移阻抗结果与Cable Studio中屏蔽层解析公式法得到的转移阻抗进行对比可知，仿真与解析结果基本一致。

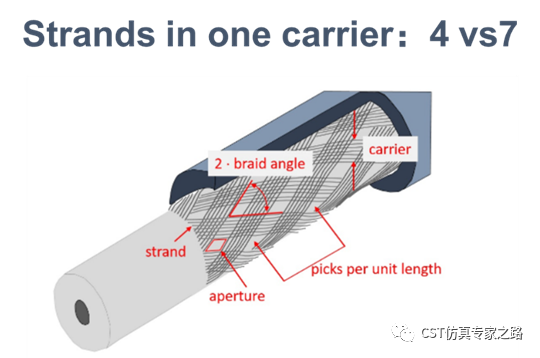

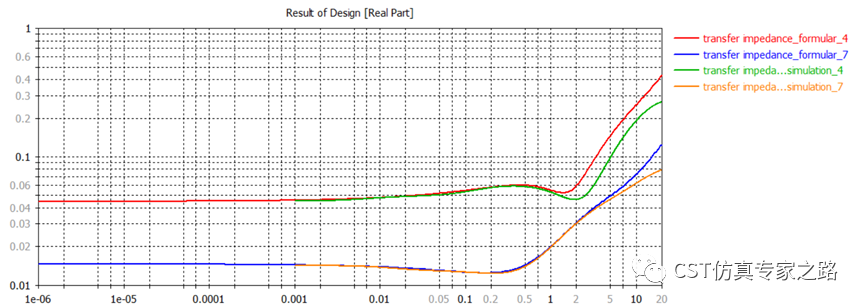

再对比两种不同编织密度的屏蔽层的转移阻抗，仿真及解析结果如下。从仿真结果可知，当Strands in one carrier=4时，屏蔽层的编织密度比较稀疏，屏蔽效果相比较差。
