辐射发射（RE）窄带噪声干扰的分析与调试

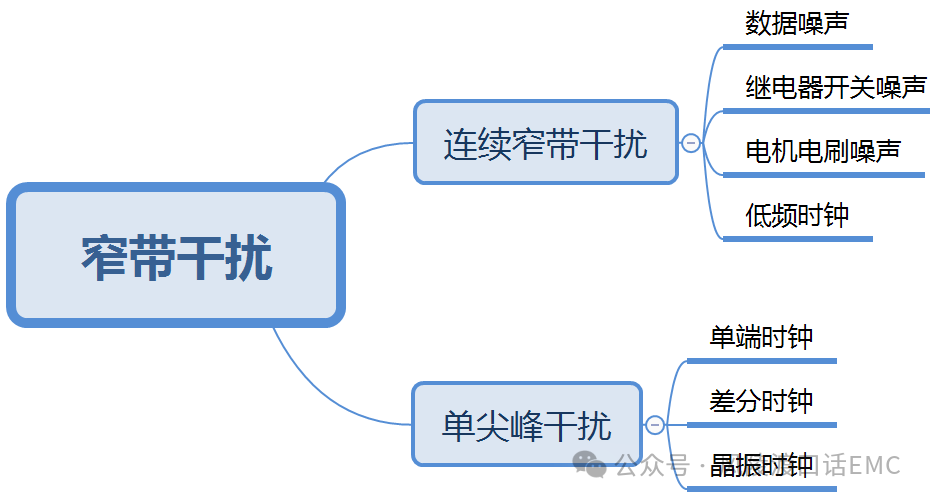

窄带干扰是指频率占用比较窄，但干扰功率比较大的干扰信号。窄带干扰在频谱图上表现为连续性密集的尖峰干扰、单个尖峰干扰、多个尖峰干扰等。

01、展频功能定位法

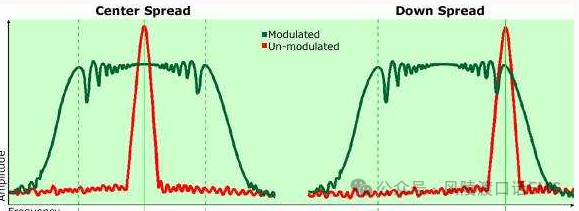

对于DDR时钟信号、屏时钟信号等具有展频功能的时钟信号，可以通过展频定位法来锁定干扰源的具体位置。尤其是多个相同时钟信号出现时，通过开关展频的变化判断噪声来自具体的电路模块。

【备注说明】：尤其是复杂系统设计，可能出现多模块使用相同的时钟频率，或者多个DDR模块电路使用相同的时钟频率，展频定位法会更加快捷。

02、移频定位法

对于使用多个相同频率时钟信号的复杂系统，时钟也无展频功能，可以使用软件移频方式将时钟频率错开，则可以快速的判断噪声源的位置。

03、降幅定位法

对于使用多个相同频率时钟信号的复杂系统，也无时钟展频功能，可以通过软件调幅的方式来降低时钟信号幅度，来观察辐射频点变化情况来判断干扰源的具体位置。

也可以通过硬件限幅方法来判断干扰源的具体位置，操作方法是通过串联电阻、串联磁珠、或者增加低通滤波器等方式来实现。

【备注说明】具有多个相同频率时钟信号的复杂系统，展频后干扰源也可以通过软件调幅的方式来判断干扰具体位置。

04、频谱与波形定位法

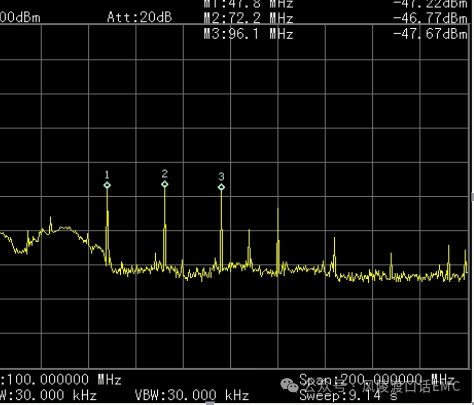

辐射噪声频点不是某个时钟信号的基频，也不确定噪声频点的干扰源时，可以使用频谱分析仪进行辅助定位，确定干扰源。也可以使用示波器测量信号波形的方式，并根据波形失真情况、波形上升沿/下降沿来辅助判断噪声源头。

【备注说明】对与具备FFT功能的示波器，可以使用FFT功能结合测试波形共同分析定位干扰源的具体位置。
