浅谈 IEC61000-3-2谐波标准分类
来源：中翔仪器
更新时间：2024-07-13
阅读：
什么是基波？
电力网络中呈周期性变化的电压或电流的频率即为基波(又称一次波)，我国电网规定频率是50Hz，所以基波是50Hz。

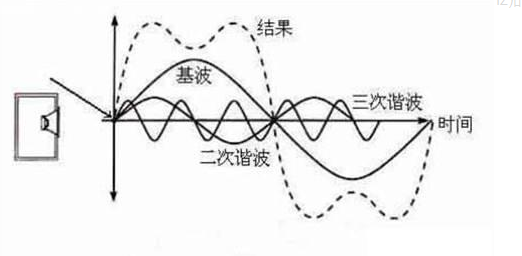

什么是谐波?
谐波有几种?
整数谐波：指频率为整数(跃1)倍基波频率的谐波，即2、3、4、5、6、7、8、9、10等次谐波。
偶次谐波：指频率为圆、源、6、8、10等偶数倍基波频率的谐波。
奇次谐波：指频率为3、5、7、9、11等奇数倍基波频率的谐波。
正序谐波：谐波次数为3k+1(k为正整数)即4、7、10等次谐波。
负序谐波：谐波次数为3k-1(k为正整数)即2、5、8等次谐波。
零序谐波：指频率为3的整数倍基波频率的谐波，例如3、6、9、12、15次谐次。
高频谐波：是指谐波频率介于3MHz~30MHz之间的谐波
什么是谐波电流?
严格地讲，谐波是指电流中所含有的频率为基波的整数倍的电量，一般是指对周期性的非正弦电量进行傅里叶级数分解，其余大于基波频率的电流产生的电量。从广义上讲，由于交流电网有效分量为工频单一频率，因此任何与工频频率不同的成分都可以称之为谐波。谐波电流的影响

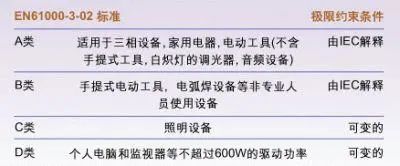

由于半导体变流技术的发展，人们对电能的利用效率得到了大幅地提高，但大量的开关电源和晶闸管的使用也导致了谐波电流的产生。谐波电流具有十分严重的危害性，一方面加重了电网中线负担，大量非线性负载产生的谐波电流将流过中线造成中线过负荷，严重情况下将烧毁中线，引发火灾；另一方面它又加重了电网高压电容的负担，电网用户变压器一般都接有高压电容用以滤除电网高频干扰，而高频的谐波电流流过电容将使温度上升甚至发生爆炸；另外，谐波电流还能引起电网电压波形畸变，从而影响其他电器产品的稳定运行。正是出于保护共用电网电能质量，保障电网和用户设备的正常进行，IEC提出了谐波电流限值标准。EN61000-3-02标准
谐波电流的测试标准
在低压供电设备范畴内，涉及到的产品标准有：IEC61000-3-2(额定电流小于16A);IEC61000-3-4(额定电流大于16A);IEC61000-3-12(额定电流大于16A小于75A)。对应的EN标准中只有EN61000-3-2和EN61000-3-12列入了欧盟EMC协调标准的官方公报中，因此对于大于75A的设备没有相应的协调标准。涉及到测试方法的基础标准为IEC61000-4-7。谐波电流的测试方法
设备：谐波分析仪和纯净的交流电源
测试频段：2～40次谐波，即100Hz～1kHz。
谐波电流测试的限值标准：IEC61000-3-2中根据产品的分类ClassA/B/C/D 不同而有不同的限值。

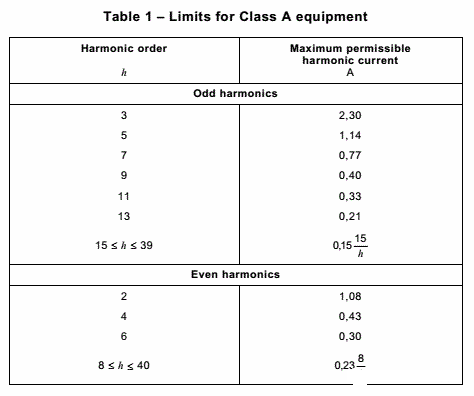

A类设备
B类设备：测试限值不大于A类设备对应限值的1.5倍;

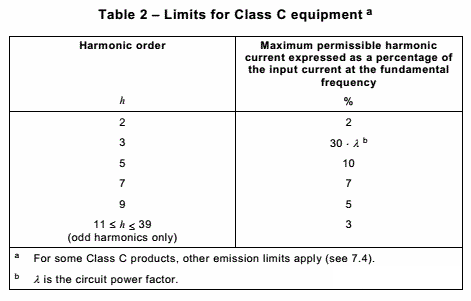

C类设备

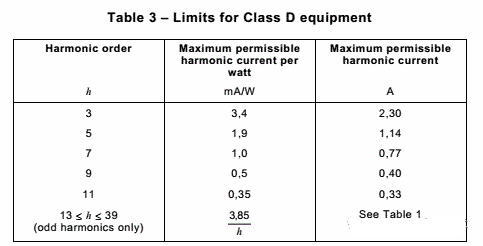

D类设备
