Flyback 变换器模态分析
ON：开关管导通，变压器原边充电，二极管关断，负载由输出滤波电容供电。OFF：开关管关断，二极管导通，变压器储存能量通过二极管向负载侧传送。基本输入输出关系：
理想情况下开关波形

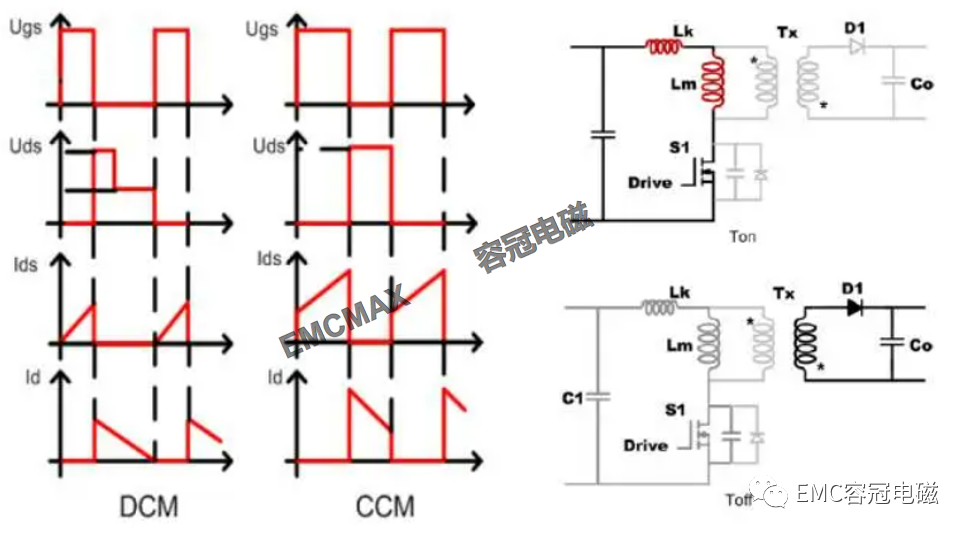

Flyback 变换器关键波形分析
DCM工作模式下MOS DS电压波形分析
CCM工作模式下MOS DS电压波形分析
CCM工作模式下MOS DS电压波形分析

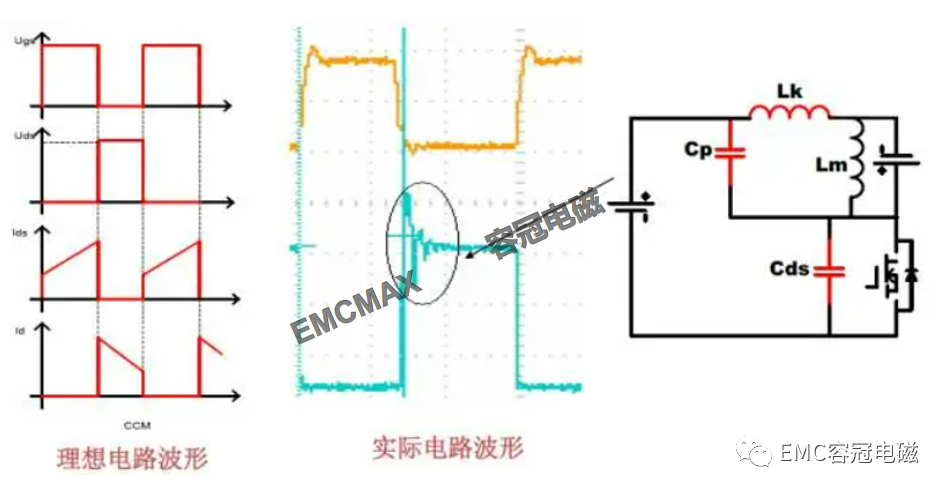

开关管上电流尖峰的波形分析

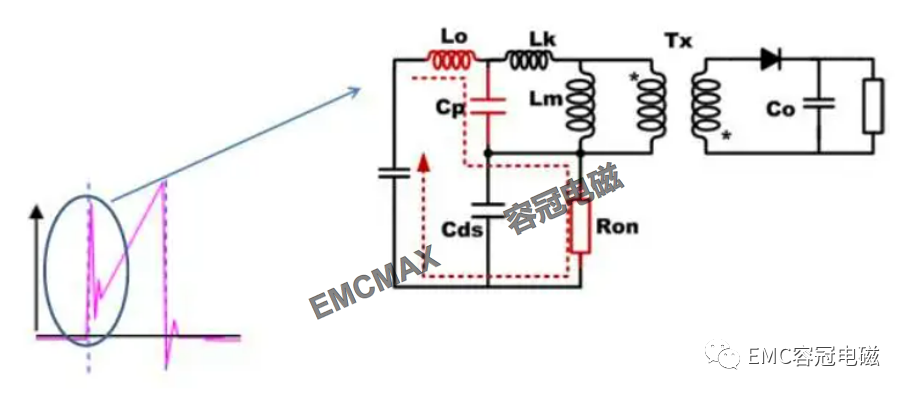

1. 开关管上电流尖峰的波形分析（一）

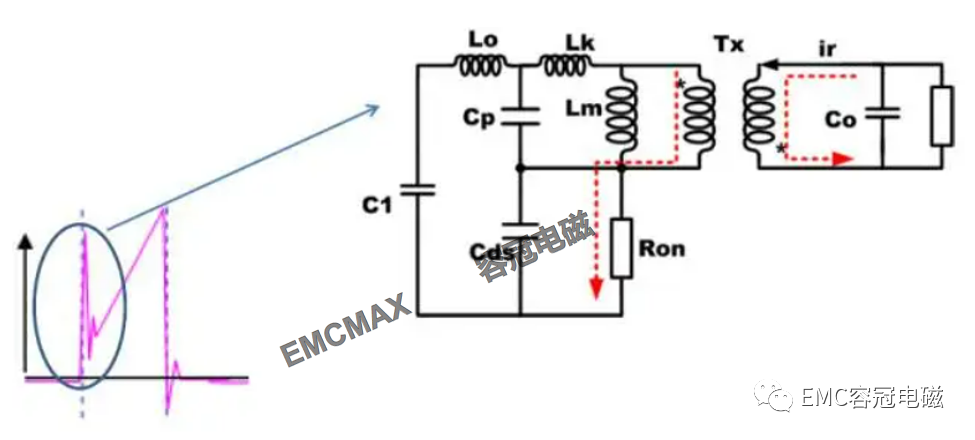

开关管关断后，变压器副边为输出电压Vo钳位，此时寄生电容Cp两端的电压为nVo,方向是上负下正；当开关管导通时，Cp电容放电，此时Cp与线路寄生电感及输入电压构成谐振回路，从而形成该尖峰电流（谐振电流）。

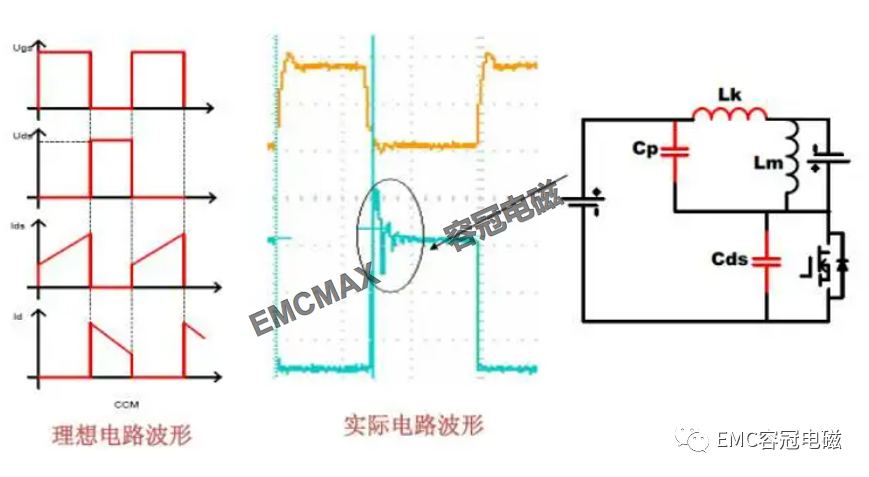

2. 开关管上电流尖峰的波形分析（二）

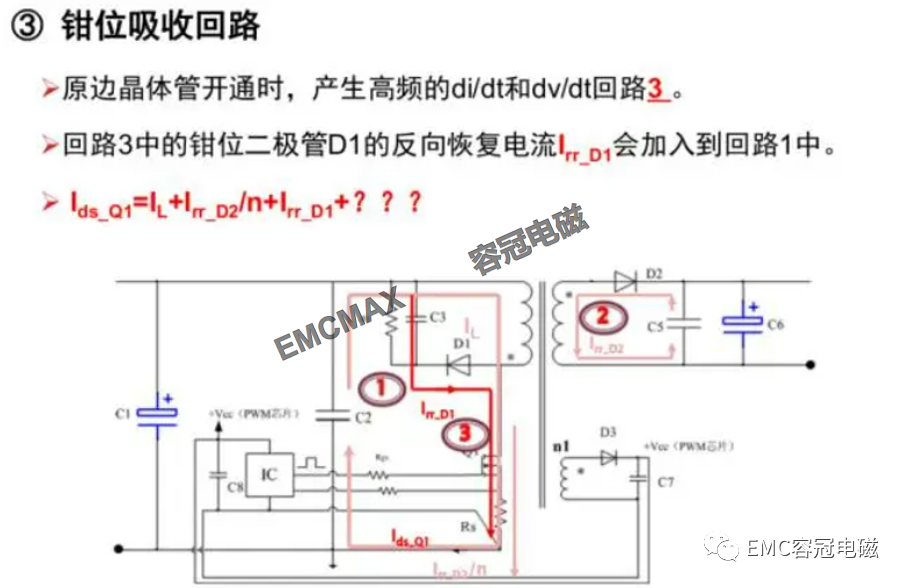

3. 开关管上电流尖峰的波形分析（三）

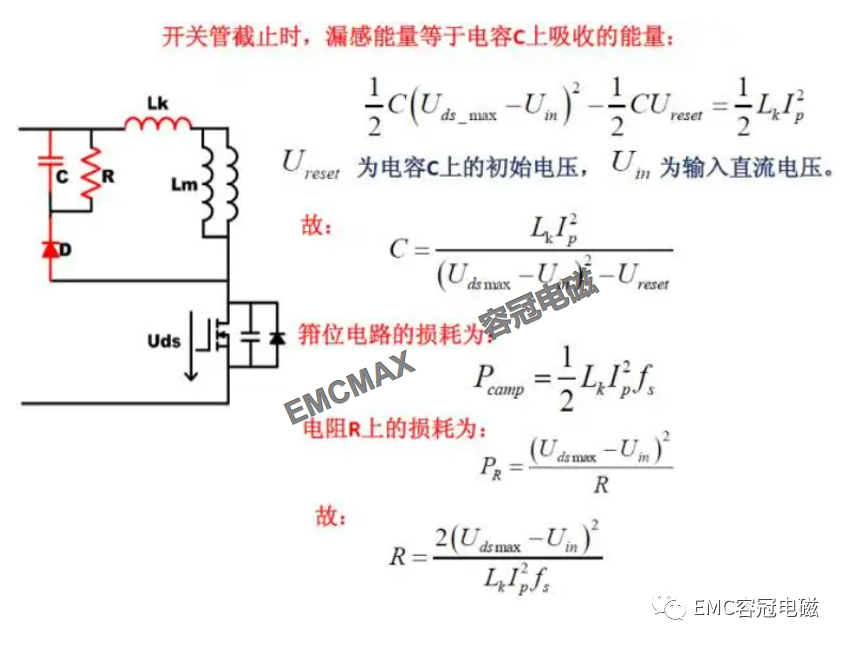

RCD无源吸收电路的设计
开关器件的应力分析

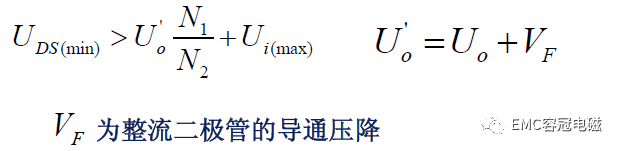

主开关管S1电压应力：
整流二极管D1电压应力：
Flyback噪音回路及布板要求
常见的反激式（Flyback）变换器拓扑

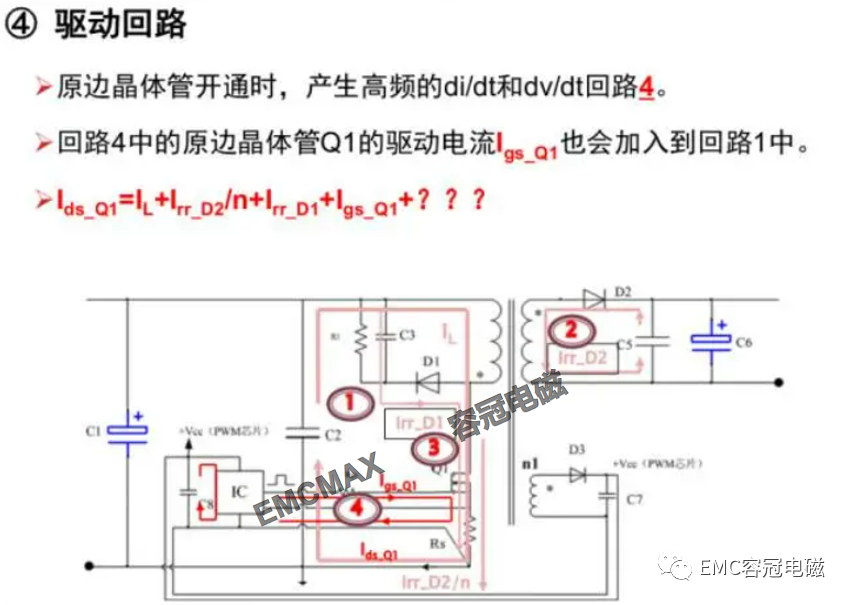

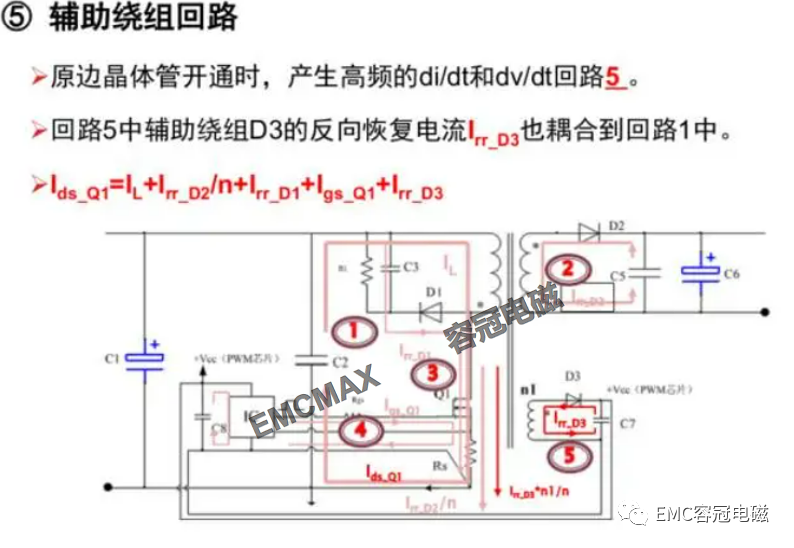

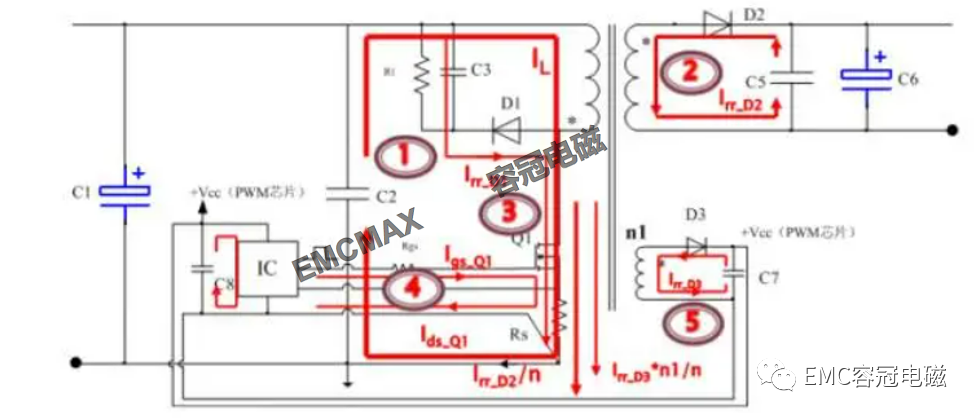

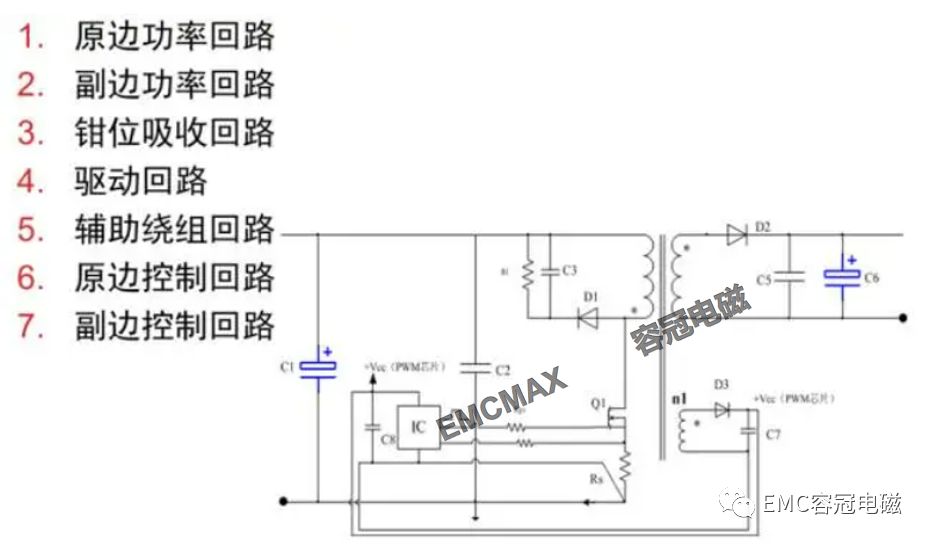

反激是变换器中的噪声

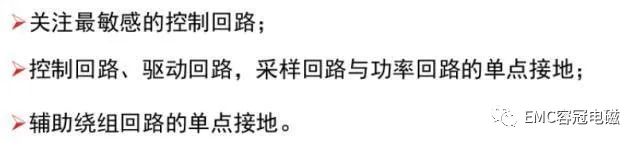

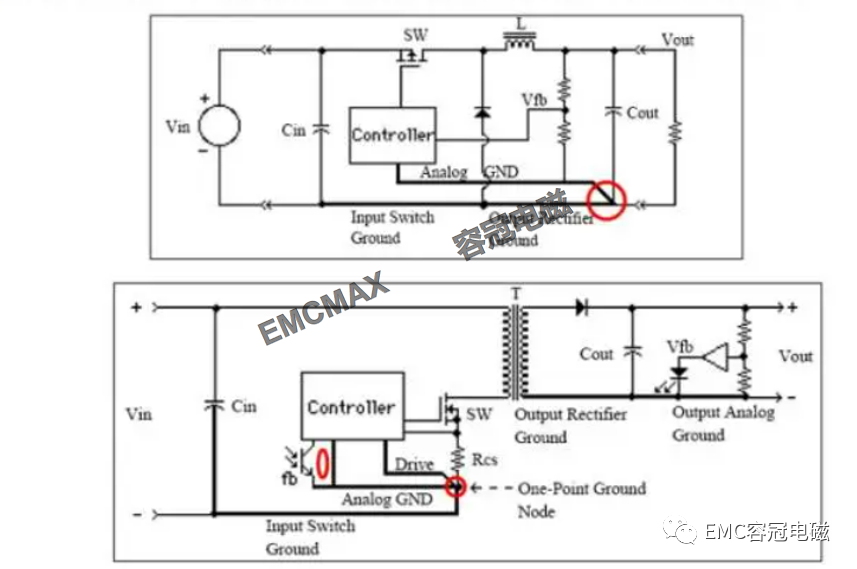

单点接地，避免回路间耦合

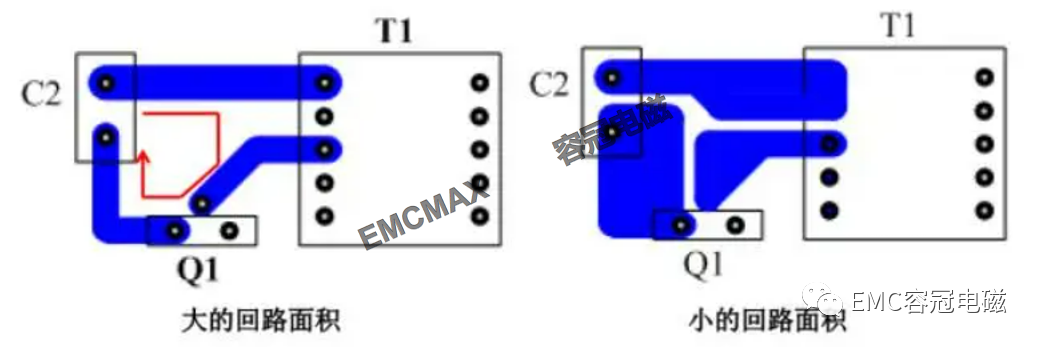

利用高频电容，减少回路面积
通过布线，进一步减少高频噪声

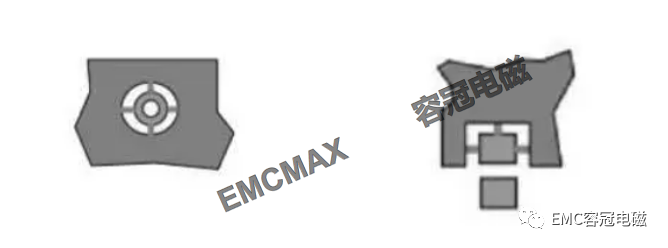

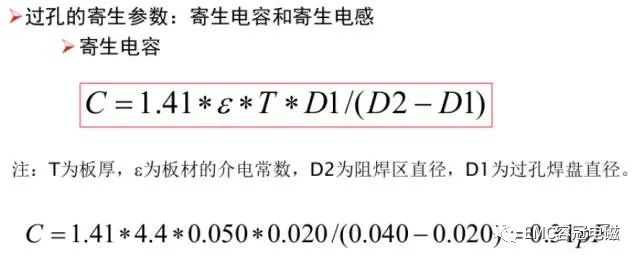

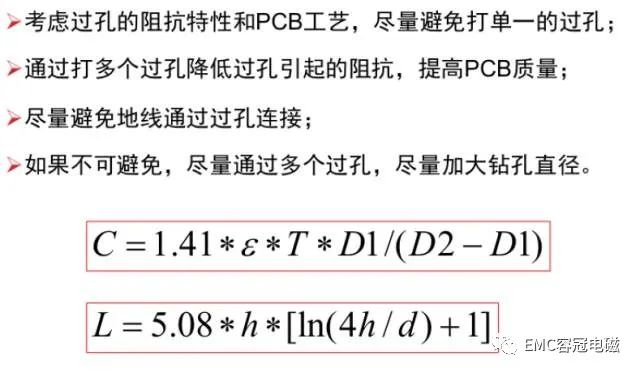

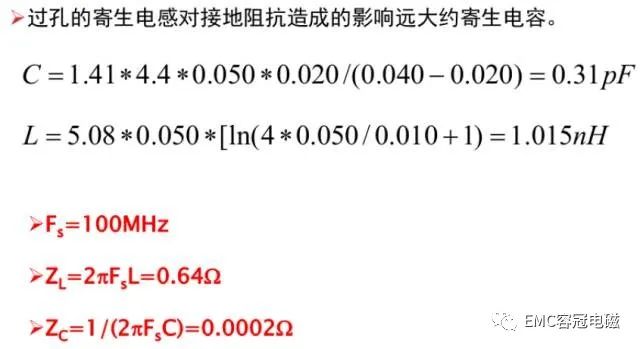

通过布线，进一步减少接地阻抗
