电源传导骚扰测试简介（CE）
电源端传导骚扰测试简介
一、试验目的
测量的电压包括来自时基电路、视频电路的窄带骚扰，及诸如半导体开关器件、整流器件等产生的宽带骚扰。要求使用V型人工电源网络，定义受试设备电源端和参考地之间的高频阻抗。网络也提供合适的滤波器，隔离受试设备电路和电网中的无用RF电压。
二、试验标准依据
GB9254、EN55032、EN55035、FCC Part15 Class A/Class B
《声音和电视广播接收机及有关设备无线电干扰特性限值和测量方法》
《信息技术设备的无线电骚扰限值和测量方法》
三、试验标准限值
表1 : A级ITE电源端子传导骚扰限值
频率范围/MHz | 限值/dB（µV） | |
准峰值 | 平均值 | |
0.15~0.50 | 79 | 66 |
0.50~30MHz | 73 | 60 |
注：在过渡频率（0.50MHz）处应采用较低的限值 | ||
表2 : B级ITE电源端子传导骚扰限值
频率范围/MHz | 限值/dB（µV） | |
准峰值 | 平均值 | |
0.15~0.50 | 66~56 | 56~46 |
0.50~5MHz | 56 | 46 |
5~30MHz | 60 | 50 |
注1：在过渡频率（0.50MHz和5MHz）处应采用较低的限值 注2：在0.15MHz~0.50MHz频率范围内，限值随频率的对数呈线性减小。 | ||
备注：
ITE分为A级和B级两类：
B级ITE是指满足B级骚扰限值的那类设备。它主要用于生活环境中可包括：
ü不在固定场所使用的设备，例如由内置电池供电的便携式设备。
ü通过电信网络供电的电信终端设备。
ü个人计算机及相连的辅助设备。
A级ITE是指满足A级限值但不满足B级限值要求的那类设备。对于这类设备不限值其销售，但应在其有关的使用说明书中包含如下内容：
四、试验条件说明
4.1、供电电源要求：
在LISN和供电电源之间插入一个合适的射频滤波器，来抑制场强耦合来的环境噪声，保证传导骚扰测试的准确性、可重复性。在LISN供电电源与供电电网之间增加变频电源，以隔离电网噪声进入LISN，保证传导骚扰测试结果的准确性、可重复性。所有测试设备供电电源与供电电网之间需做隔离处理，以保证传导骚扰测试的可重现性。
4.2、测试场地要求：
传导骚扰测试需在屏蔽室内进行，人工电源网络（LISN）金属外壳需直接连接到测量系统的参考地平面。
4.3、EMI接收机设备要求：
ü准峰值测量接收机应符合GB/T 6113.101-2008 第4章要求。
ü平均值测量接收机应符合GB/T 6113.101-2008 第6章要求，并具有GB/T 6113.101-2008 中6.2.1所要求的6dB带宽。
ü峰值测量接收机应符合GB/T 6113.101-2008 第5章要求，并具有GB/T 6113.101-2008 中6.2.1所要求的6dB带宽。
4.4、人工电源网络（LISN）：
ü为了在端子电压测量点上提供规定的高频阻抗，并把被测电路和电网上的背景噪声隔离开，需要使用人工电源网络（AMN）。
ü电源端传导骚扰测量需使用符合GB/T6113.102-2008中4.2和4.3项规定的V型人工电源网络（50W/50μH、50W/50μH+5W）
4.5、环境电平要求：
试验场地能区分来自被测产品的骚扰和环境噪声，环境噪声电平应比规定限值低6dB。
4.6、脉冲限幅器主要技术指标（ESH3-Z2）：
在开关被测产品时，人工电源网络（AMN）会产生很强的的瞬态信号，有可能损坏接收机的RF输入电路，脉冲限幅器ESH3-Z2能抑制这类瞬态信号，保护接收机。
主要技术指标：
ü频率范围：0～30MHz
ü插入损耗：10dB±0.3dB
ü特征阻抗：50Ω
4.7、试验场景布置要求
测试连接示意图：
测试场景布置图：
参照GB9254-2008 场地布置说明
五、LISN介绍 ：
LISN是Line Impedance Stabilization Network的缩写，即线性阻抗稳定网络，也称人工电源网络，主要用于测量EUT沿电源线向电网发射的骚扰电压。LISN在测试频率范围内给EUT提供一个稳定的阻抗，并将EUT与电网进行干扰隔离，使EUT产生的干扰耦合到测量接收机上。
5.1、LISN工作原理：
LISN内部简化电路

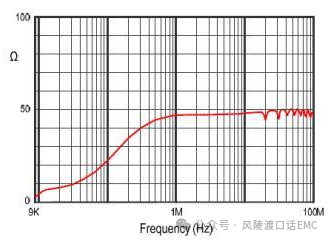

LISN阻抗图
LISN的工作原理如下：
ü由1uF电容与50uH电感构成滤波器，其作用是防止供电电源干扰传导到EUT，同时也防止EUT的干扰信号进入供电电源，从而起到隔离作用。
ü0.1uF电容用来隔离电源电压而防止其加到测量端，对不同的干扰频率选用不同的电容器，从而干扰信号能够耦合到测量/信号端。
5.2、LISN的主要作用：
LISN是测量EUT对电网传导干扰电压的辅助设备，它的主要作用有以下几个方面：
ü为50Hz/60Hz市电提供通路 。
ü隔离EUT工作中产生的电磁骚扰进入电网。
ü将EUT产生的电磁骚扰信号耦合到测量接收机。
ü在测试频率范围提供稳定的阻抗。（50Ω）
5.3、LISN分类及参数要求：
根据测量目的不同，分为两种基本类型：用于测量不对称电压的V型和对称电压△型。针对不同频段，不同负载情况和电网情况，实际的LISN电路形式和种类很多，在GB6113标准的附录F中已经给出一些典型电路的LISN。
ü50Ω/50uH+5Ω V型（使用于9KHz-150KHz）
ü50Ω/50uH+1Ω V型（使用于150KHz-100MHz）
ü50Ω/50uH V型（使用于150KHz-30MHz）
ü150Ω V型（使用于150KHz-30MHz）
ü150Ω Δ型（使用于150KHz-30MHz）
其它参数：
üLISN通流和AC/DC耐压
ü电流负载能力和串联电压压降（<95%）
ü某些产品标准要求在接地点插入1.6mH感抗。
ü接地阻抗：ANSIC63.4标准要求LISN接地电阻≦2.5mΩ
5.4、LISN电路连接原理框图：
LISN测试电路连接图示
