噪声处理实例：多级电源过滤噪声要点
DC-DC在其输出电压中包含纹波和开关噪声，因此它们不适合作为需要精确输入电压的应用（例如传感器）的电源。
一般对策包括将LDO连接到DC-DC的输出，以抑制纹波和开关噪声，但在包括负载的各种条件下，可能难以抑制纹波和开关噪声，并且开关噪声可能传播。作为额外的对策，可以将低通滤波器连接到DC-DC的输出端，然后将它们作为电源连接到LDO。
01 纹波和开关噪声的产生及抑制方法
尽管DC-DC产生纹波和开关噪声，但是可以通过根据PSRR（电源抑制比）将LDO连接到输出来抑制噪声，然而由于LDO的有限频率特性，LDO的PSRR在高频下降低，如图1所示，由于开关频率很高，范围从几百kHz到几MHz，开关噪声还是会叠加在线性调节器的输出上。

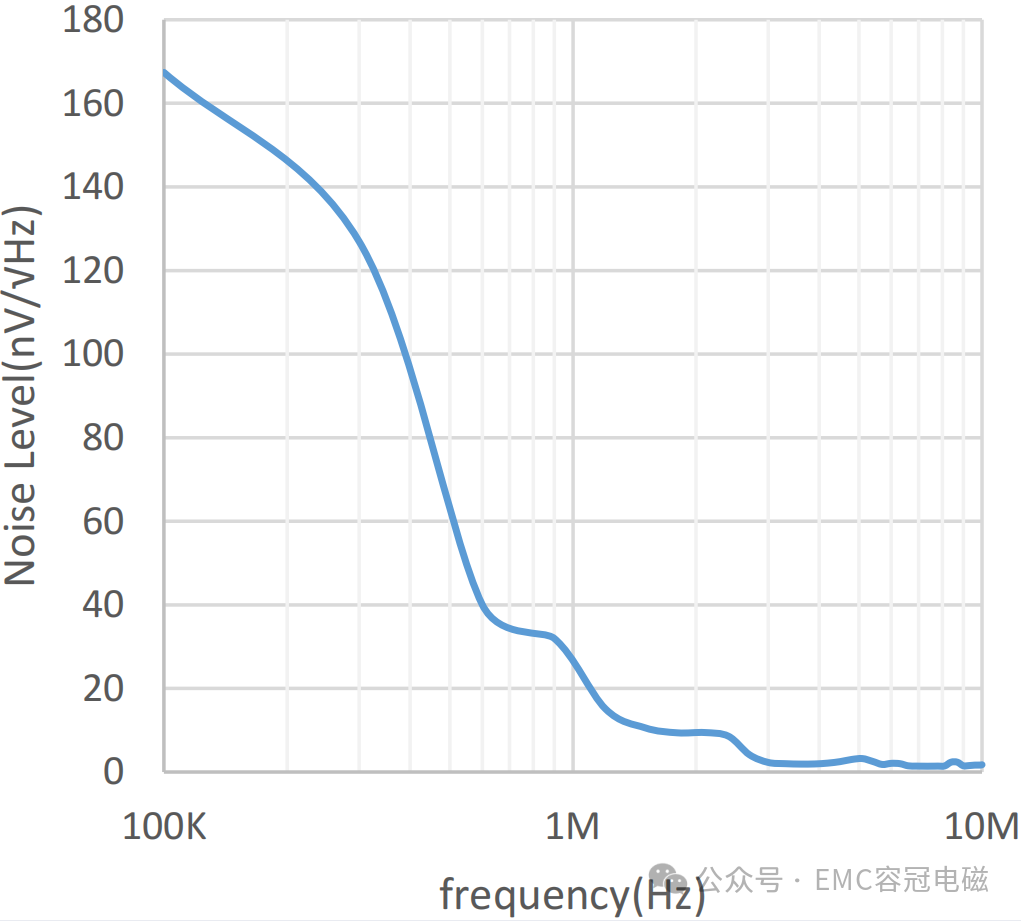

图1 由于LDO的有限频率特性，PSRR在高频时降低
当开关噪声叠加在输出上时，可能不满足传感器输入的精度要求，为了在高频区域增加PSRR，如图2将低通滤波器连接到DC-DC的输出以抑制高频，尽管频率仍然保持在低频区域，但这些频率可以用LDO抑制，从而抑制宽频段的开关噪声输出。

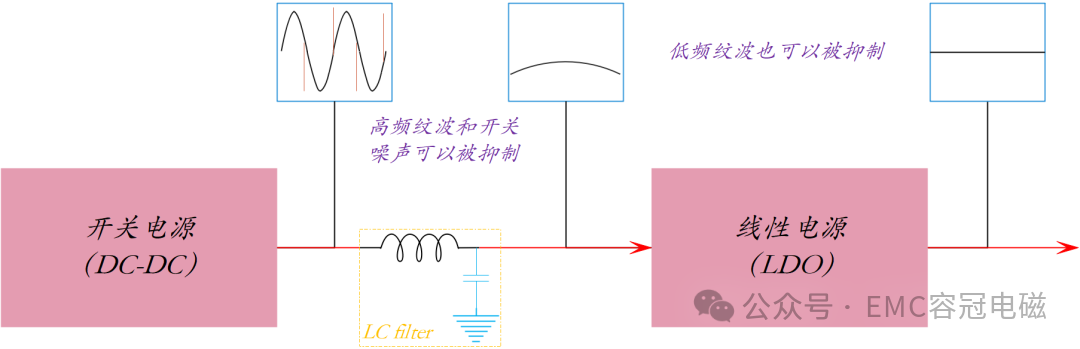

图2 用低通滤波器抑制开关噪声
02 LDO的PSRR的测量方法
根据LDO的PSRR特性确定开关噪声的抑制率，PSRR的增益越高，抑制率越高。PSRR的测量电路如图3所示，在LDO的输入端叠加20mV交流纹波电压然后输入LDO，在1mA、10mA和100mA的输出负载件下进行测量。

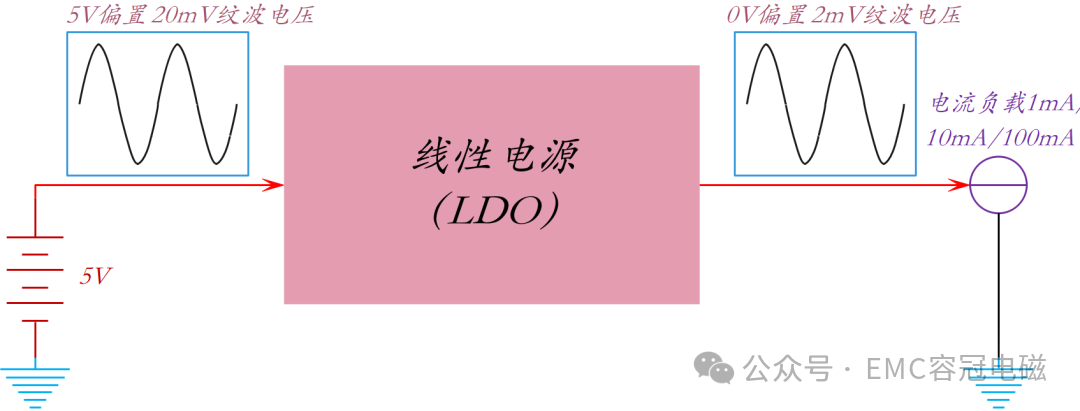

图3 PSRR的测量方法

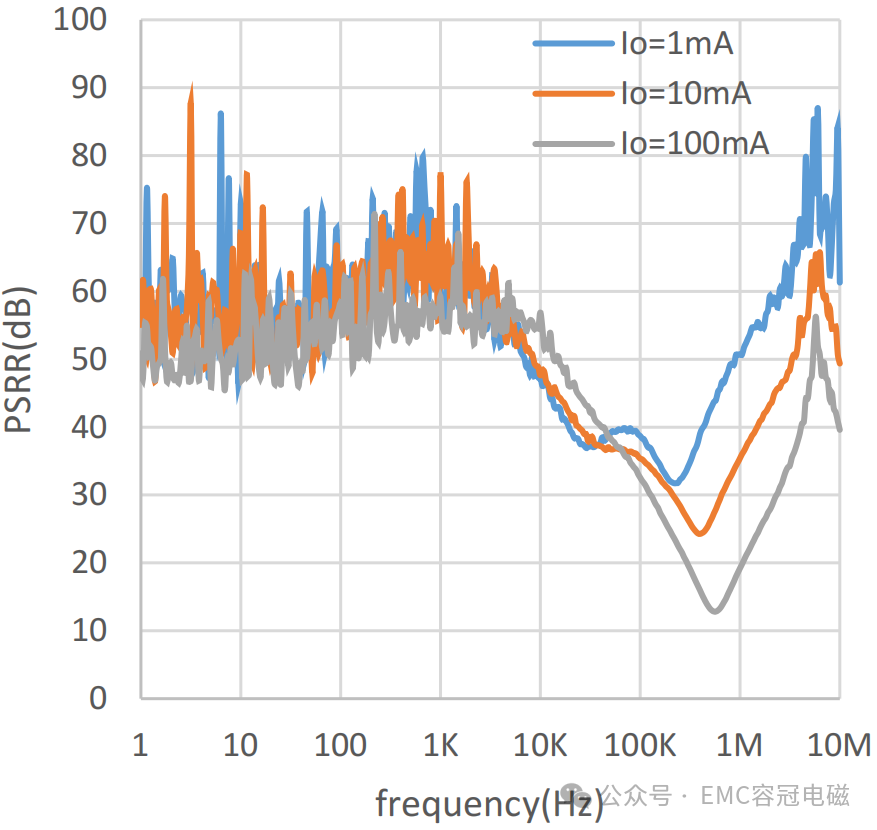

当DC-DC输出用作LDO的电源时，从图4可以看出PSRR在开关频率（1.25MHz）附近较低。此外PSRR随着输出负载的增加而降低，这表明开关噪声是传播的，因此为了补偿LDO的频率特性，有必要在DC-DC输出和LDO之间插入低通滤波器。在本节应用中，LC滤波器用作低通滤波器。
图4 频率-PSRR特性曲线
03 低通滤波器的参数设计
当需要低通滤波器时，可以使用SPICE模型来仿真执行详细检查。使用L=47uH（串联电阻DCR=5Ω）的LQH2MCN470K02（Murata）和C=10uF的GRM188B31A106KE69（Murata）作为部件进行图5仿真。
例如，在图5中，最大电流设置为100mA，Vout相对于Vin下降至0.5V，此外，所用线圈的额定电流为120mA。

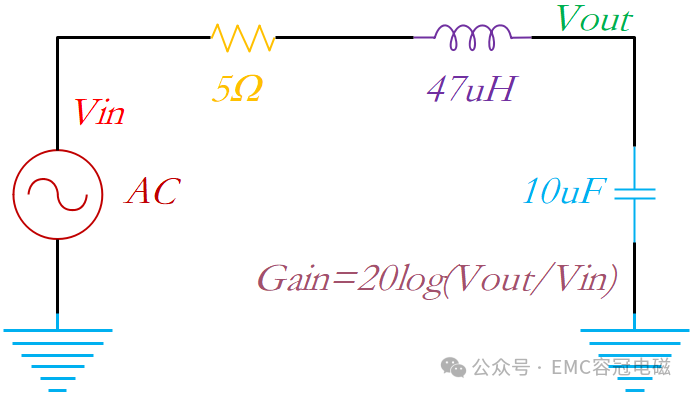

图5 低通滤波器频率特性测量图像
根据
截止频率为7.35kHz，如图6所示，由于频率响应在30kHz附近为-23dB，PSRR降低，在500kHz附近为-70dB，因此可以预期PSRR可以得到改善。

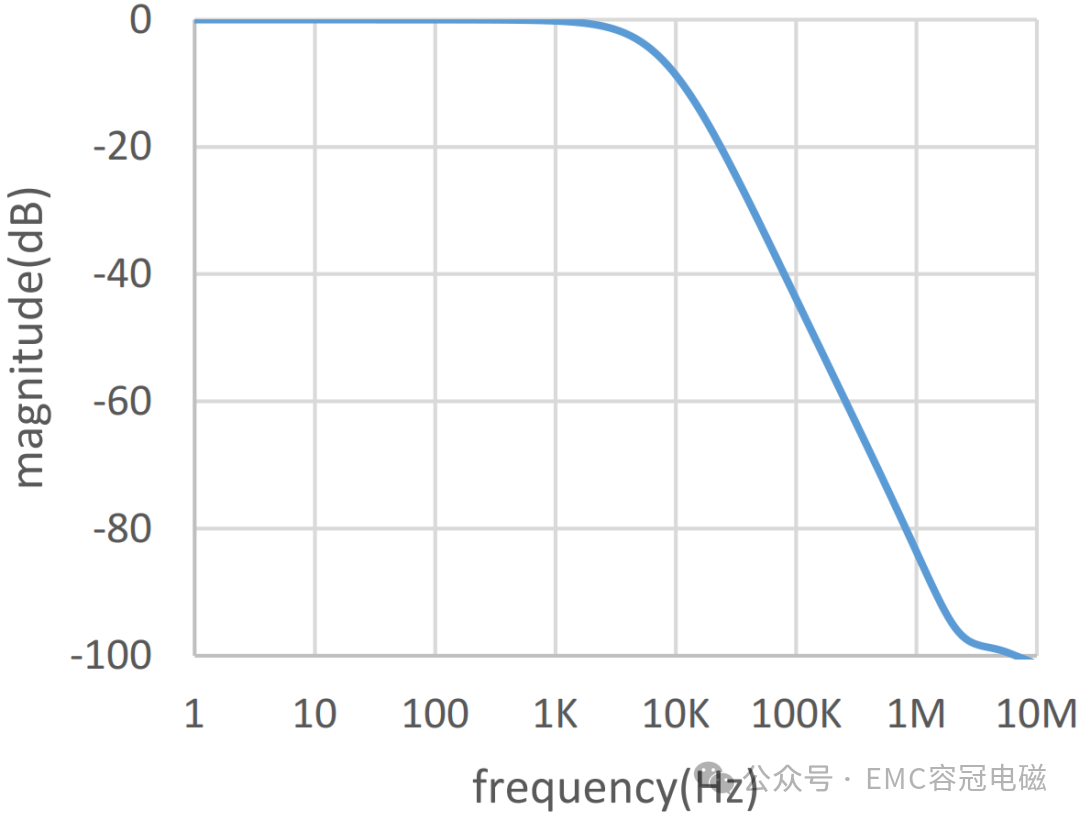

图6 低通滤波器的频率特性
04 辐射超标
图7显示了包括低通滤波器的测量电路，如上所述，当输出负载为1mA、10mA和100mA时，测量PSRR特性，每个输出负载条件下的PSRR测量结果如图8所示。

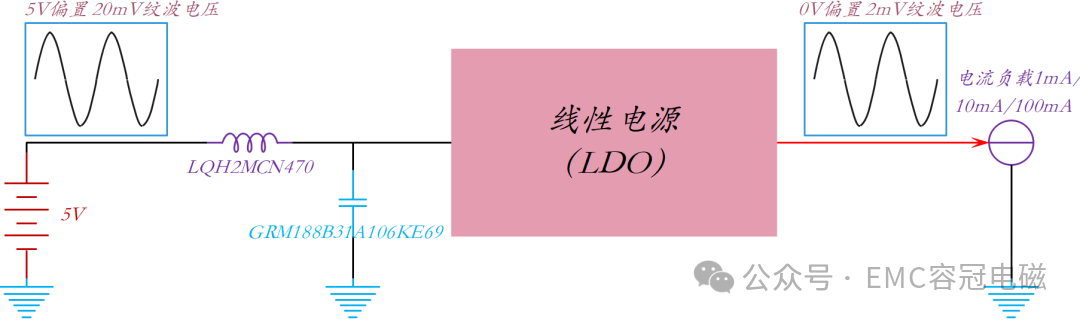

图7 包括低通滤波器的LDO PSRR测量电路
图8 包括低通滤波器的LDO的PSRR
由于在开关频率为1.25MHz的DC-DC的所有负载条件下，PSRR超过60dB，因此使用低通滤波器抑制了开关噪声。
05 防止开关噪声传播的电路设计
首先检查DC-DC的开关噪声大小，DC-DC与电源相连。使用DC Block（PSPL5501A）分离开关调节器的开关噪声，并将信号输入频谱分析仪以进行成分分析。分析结果如图10显示，在开关频率的倍数处出现峰值。

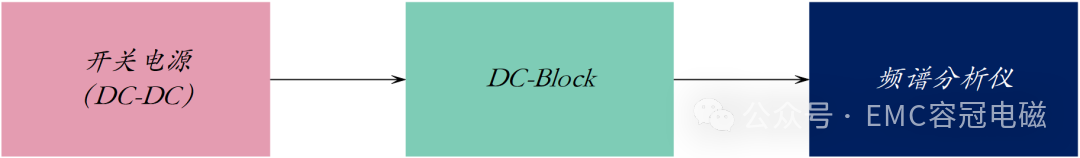

图9 开关噪声的信号分析方法

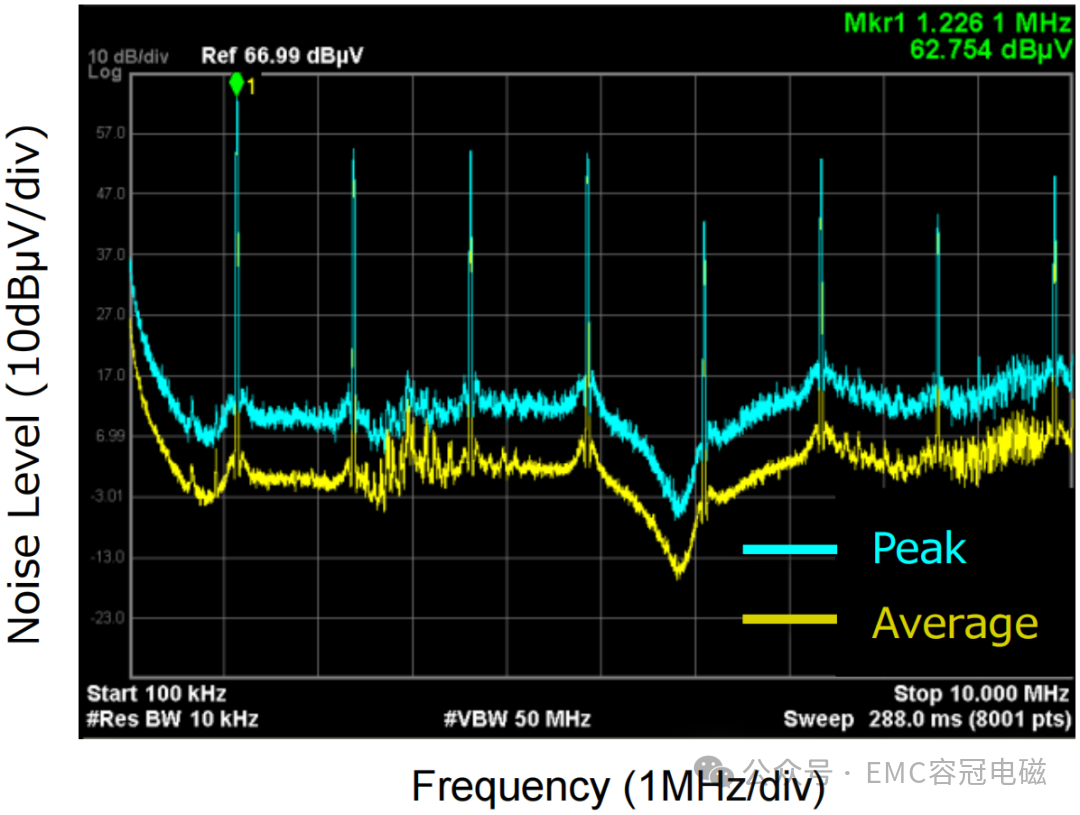

图10 开关噪声信号分析结果
接下来，将低通滤波器连接到DC-DC的输出，并将LDO连接到低通滤波器，将直流模块连接到LDO的输出端，并将输出信号输入频谱分析仪，成分分析结果如图12所示。

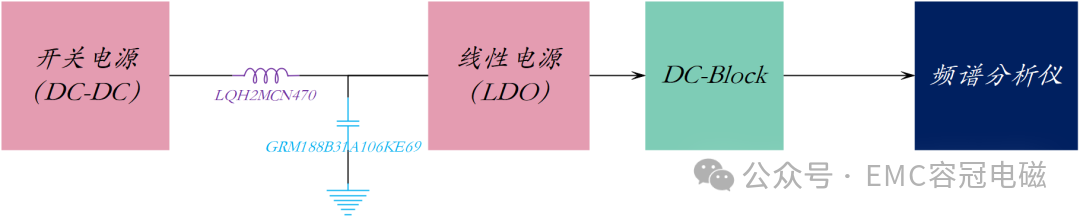

图11 带LDO和低通滤波器的开关噪声抑制电路

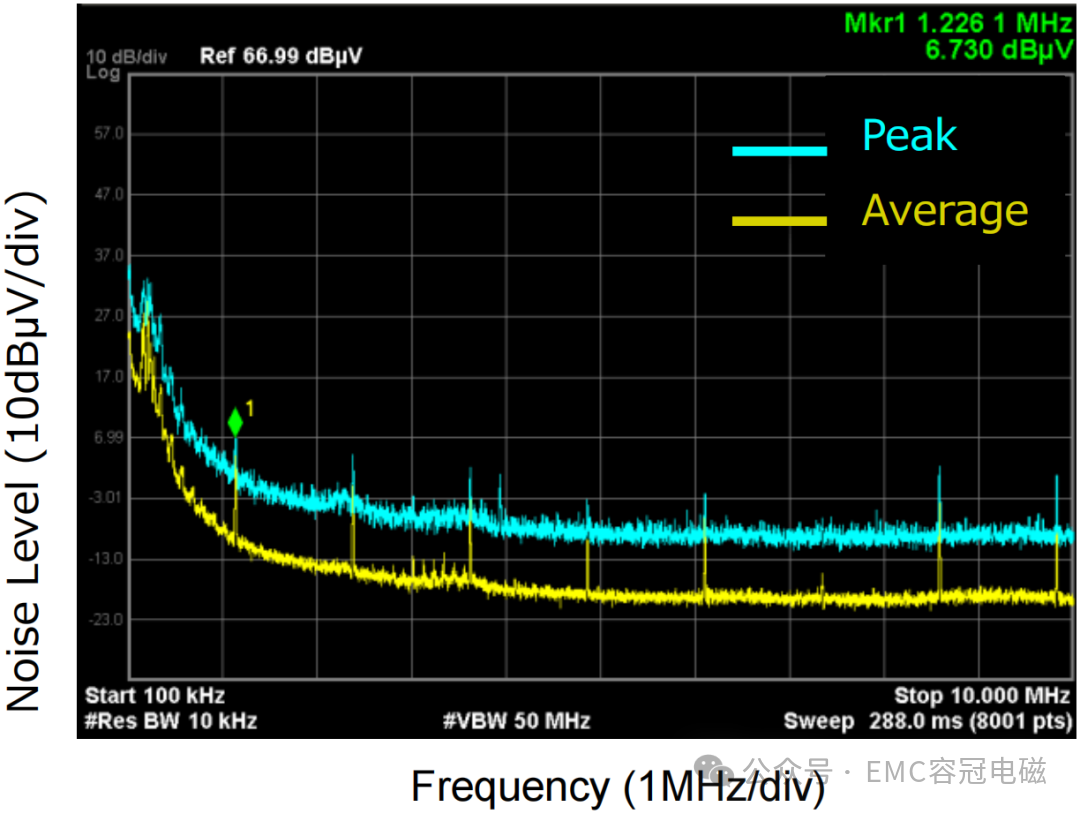

图12 开关噪声降低的信号分析结果
从图13可以确认，该电路抑制了开关噪声。
图13 LDO和低通滤波器抑制开关噪声的结果
当DC-DC的输出用作LDO的电源时，无法抑制的开关噪声可能叠加在输出上，为了抑制这种噪声，在DC-DC和LDO之间插入低通滤波器是非常有效的。
