HFSS场计算器功能介绍

    3. 场计算器功能介绍

    3.1 算式输入和确认区

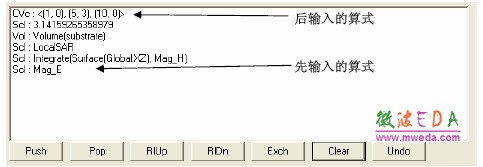

    算式输入自上而下，最上面算式是最新输入的，最下面算式的是最先输入的。 (注意：这与传统的手持式数学计算其输入是相反的)

    3.2 算式输入区操作

    算式输入区操作是通过其底部一排按钮实现的。
    Push：压栈，将算式显示区的第一行压入栈区作缓存。
    Pop：出栈，将栈区中的算式弹出进入算式输入区，算是中原有的第一行删除。
    Rlup：向上滚动，栈区顶行移动到栈区底部，栈区内其他部分上移。
    Rldn：向下滚动，栈区底行移动到栈区顶部，栈区内其他部分下移。
    Exch：交换，算式区的第一行和第二行上下交换。
    Clear：清除，清除算式输入区的公式。
    Undo：撤销上一步操作。

    3.3 物理量输入

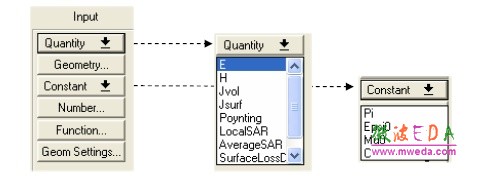

    输入栏 Input Column 包括所有计算所需的物理量：场数据、几何结构数据、数值。点击Qty (quantity)下拉菜单可以输入当前工程的场数据(如电场、磁场、坡印廷矢量等)。

    所有物理量输入都是基于当前的激励情况（在Edit Source 中可以更改场的激励）

    E：电场；
    H：磁场；
    Jvol：体电流，由如下公式计算，包含传导和位移电流。

    Jsurf：面电流，由如下公式计算：

    n是面的法线。
    Poynting：坡印廷矢量；

    Local SAR：局部比吸收率和 Average SAR 平均比吸收率，计算如下：

    ρ 是质量密度。

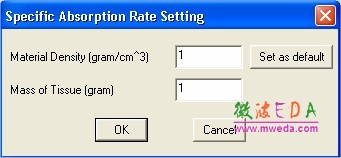

    局部比吸收率是根据初始场量计算得到的，平均比吸收率是对于每个网格点计算包围该 网格点的小体积的平均 SAR。该体积通过 HFSS > Fields > SAR Setting… 设置确定。

    Surface Loss Density 面损耗密度和Volume Loss Density 体损耗密度：可以直接输出到 Ansoft ePhysics™ 模块中进行热分析的量。通过如下公式计算得到：

    Geometry：计算中所用到的几何结构。

    Constant：常数选择在物理和电磁场中常用的常数，如 Pi，E0，U0， C 等。

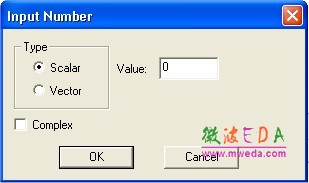

    Number：输入标量、矢量、复数等计算中用到的数。

    Function：调用预先定义的变量和 HFSS 内部保留的变量。

    Geometry Settings：设置几何结构的采样点数。
