HFSS场计算器功能介绍
3.7 标量操作
Vec? > X, Y, 或 Z 作用于第一行的标量或者复数标量使其变为矢量的相应某一个分量。 (数据将变为矢量或者复矢量)
1/x 倒数:求算式的倒数。复数或实数。
Pow 乘方:输入次序:在第一行填入底数;填入乘方数;单击[Pow];显示出乘方式。
√ 开平方。
Trig 输入三角函数运算符:sin, cos, tan, asin, acos, atan, and atan2. 作用于第一行的实数数据,以弧度为单位。Atan 角度范围为-90 到90 度,atan2 角度范围为-180 到180 度
d/d? > X, Y, 或 Z 微分运算。
∫ 积分运算:可在线、面或体上对各种物理量进行积分运算。在第一行上显示几何结构,第二行输入积分计算的物理量。计算输入次序:首先建立算式,得到所需的场量,在Geometry 中选定积分计算的几何体(线、面或体),点击积分命令,进行积分运算,得到积分算式,点击[Eval]得到积分数值。(注意:对复数积分时可对实部和虚部分开操作,然后再通过 ComplexReal 和 ComplexImag 进行操作得到结果。)
Min 和 Max 均包含Value 和 Position 两个操作。可以得到最小和最大的场数据和位置。该操作对象必须是非复数标量并限于某些特定操作 (Domain 或 Value) 如:SclLin, SclSrf , SclVol。
∇ 梯度计算:操作对象可以是复数,结果数据是矢量。
Ln 和 Log 自然对数计算和常用对数计算,两者操作对象是实数,正标量数据。(如对 一常量取对数,必须先通过 Abs 操作取绝对值确保数据非负)
3.8 矢量操作.
Scal? > X, Y, 或 Z 矢量的幅度,可选 X,Y或 Z分量。

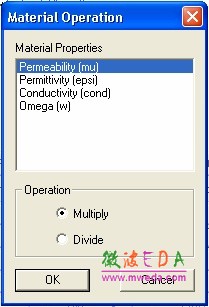

Matl:第一行的算式与材料特性进行乘除运算。输入过程:选择[Matl] 。显示[Material Operation];选择材料特性,Permittivity (epsi):相对介电常数,Permeability (mu):相对磁导率, Conductivity:电导率,Omega (ω):角频率、ω选择[Multiply] 或 [Divide] ; [OK] 结束。
Mag 得到矢量算式的幅度。不影响复数形式。
Dot 和 Cross 点乘和叉乘。Dot 操作后结果变为标量(实数或复数,依赖于操作的矢量形式)。
Divg (Divergence) 和 Curl 矢量散度计算和矢量旋度计算。Divg 操作后结果为标量。Tangent 矢量在曲线上切向分量计算。建立矢量算式;通过[Geometry/Line] 选择物体;选择[Tangent] 计算切向分量。
Normal 计算物体表面或曲面上的法向分量。
Unit Vec > Tangent 和 Normal ,法向或切向单位矢量。Tangent:切向单位矢量;Normal: 法向单位矢量。
3.9 计算结果输出
Value 计算空间某点的场量值,场量幅度值,场量的 X ,Y, Z 分量。第二输入行的数 据可以是矢量或标量但必须是实数。第一行的几何图形可以是任意(点、面、线或体)。
Eval 得到积分运算、最大值、最小值等数值计算结果,不显示单位。必须是单个数据, 数据格式可以是标量、复数、矢量。
Write 将算式计算的结果以文件形式存盘以供 HFSS 之外所用。

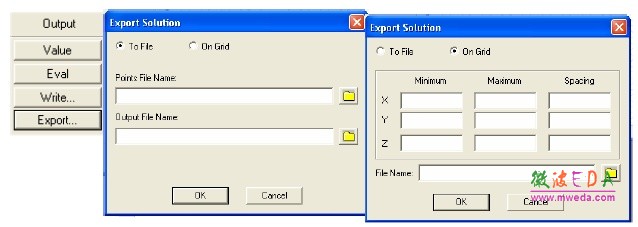

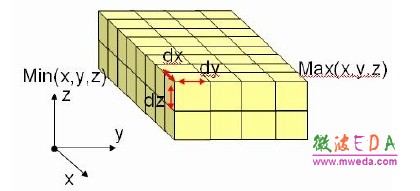

Export 将算式得到的场量按坐标范围输出。
-
