HFSS设计手机中的缝隙天线

文章来源: ANSYS 2011 中国用户大会优秀论文录入: mweda.com 点击数:

3 实际使用案例

如图6、7 所示，某手机中使用到的缝隙天线，缝隙宽1mm，离板边缘1mm。按50 欧姆阻抗设计馈线宽度，其他层不可以覆盖缝隙。

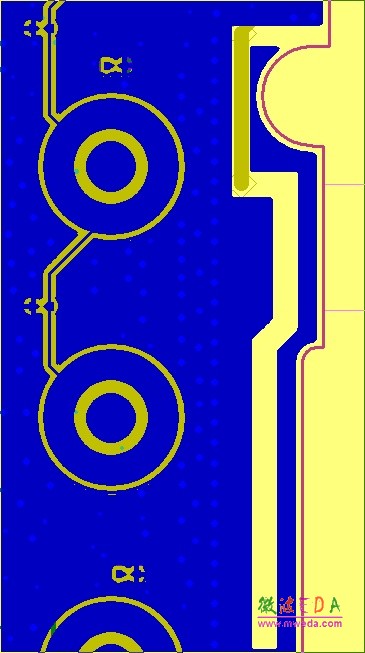

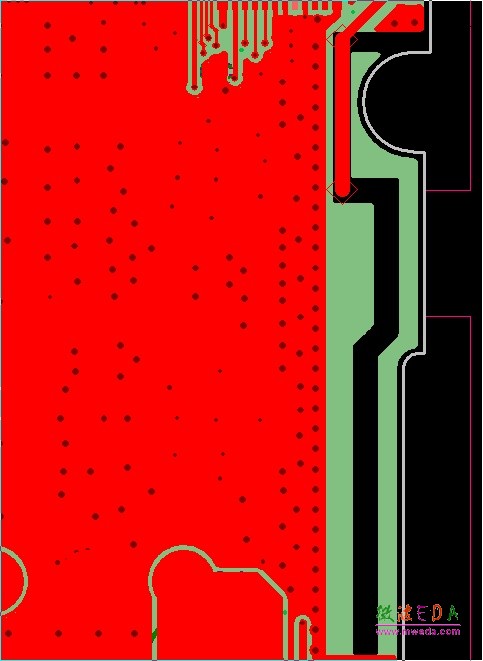

图6 某手机蓝牙缝隙天线局部图

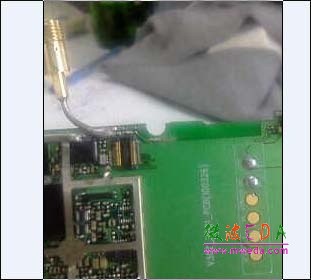

图7 手机实物图

实际测试结果如图 8、9、10 所示，该手机因为是翻盖机，所以S11 要兼顾开合盖。匹配之后的阻抗接近50 欧姆。

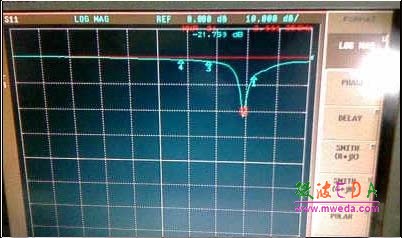

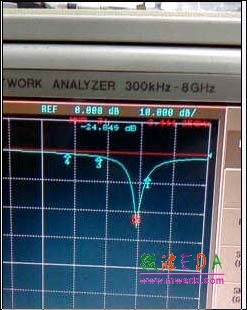

图8 S11

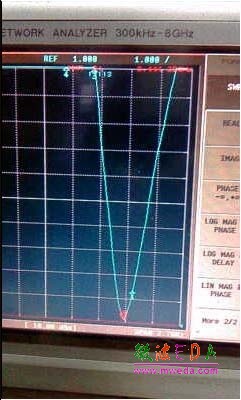

图9 VSWR<2

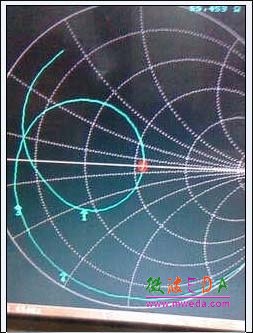

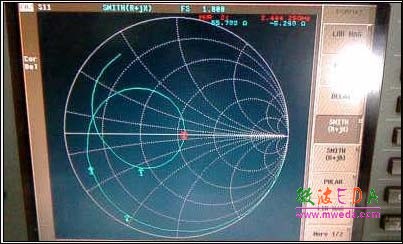

图10 匹配后的阻抗

3D 暗室测试的无源效率如图11、12 所示，包括开合盖。

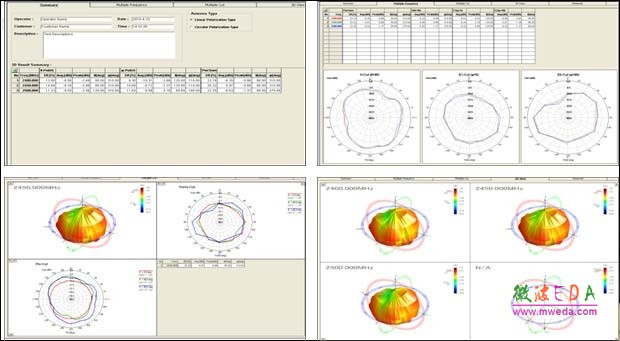

图11 开盖效率45%

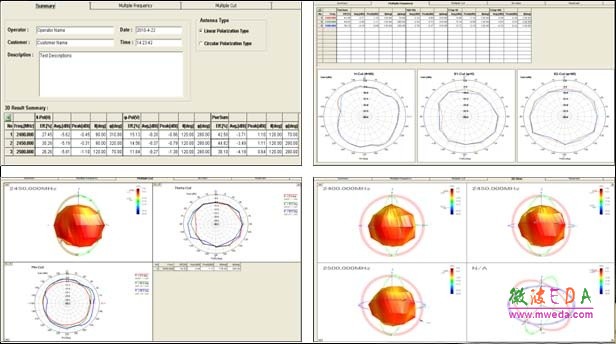

图12 合盖效率25%

实际使用效果：清晰通话最远距离45 米，有些方向通话会少2 米左右。传输文件的距离会更远。

4 结论

HFSS 作为一款计算准确的仿真软件，在现代天线设计中具有很好的指导分析作用。通过的HFSS 软件的设计分析，缝隙天线大量使用在了我司的手持设备中，为企业节约了大量的成本。
