HFSS仿真2×2 线极化矩形微带贴片天线阵

    设计2组完全相同的2×1 侧馈贴片天线阵连接，一般阵列之间的距离为0.75λ~0.8λ。经过多次仿真，两阵元间的距离为44mm。

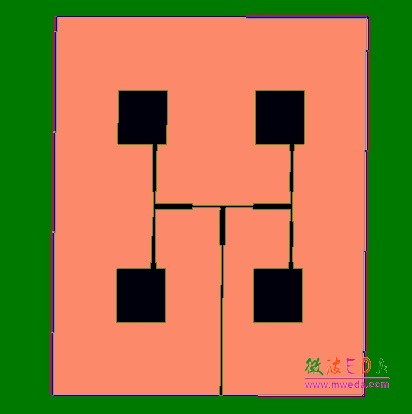

    3.1  2×2 贴片天线阵的设计模型

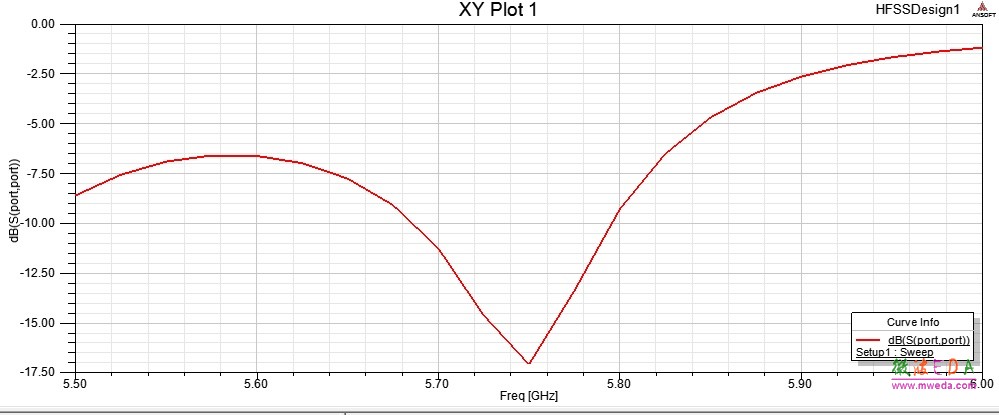

    3.2 S11 仿真结果

    可以看到，天线的谐振频率为5.75GHz，反射系数为-17dB。结果表明，反射系数S11 具有与单个天线单元、2×1 矩形天线阵相同的谐振频率5.75GHz。且有反射系数曲线可以看出，在中心频率5.75GHz 两侧，S11 变化迅速，方向性好。

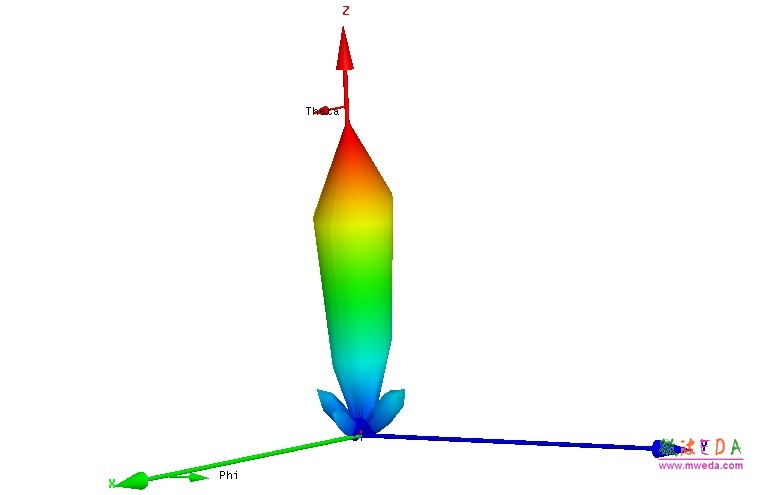

    3.3 三维增益方向图

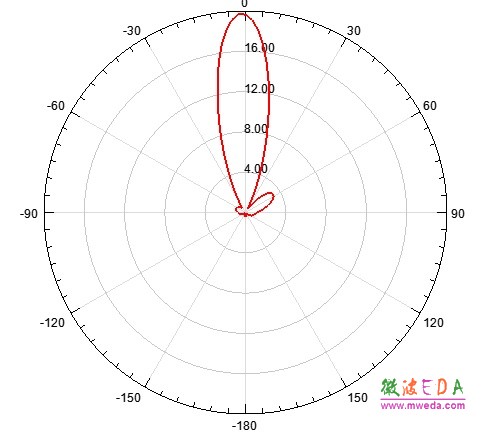

  3.4  E平面方向图

    由方向图可以看出，2×2 天线阵的主瓣增益相对于单个天线单元、2×1 矩形天线阵有明显的增强。且主瓣宽度较小，存在旁瓣，但旁瓣较小。

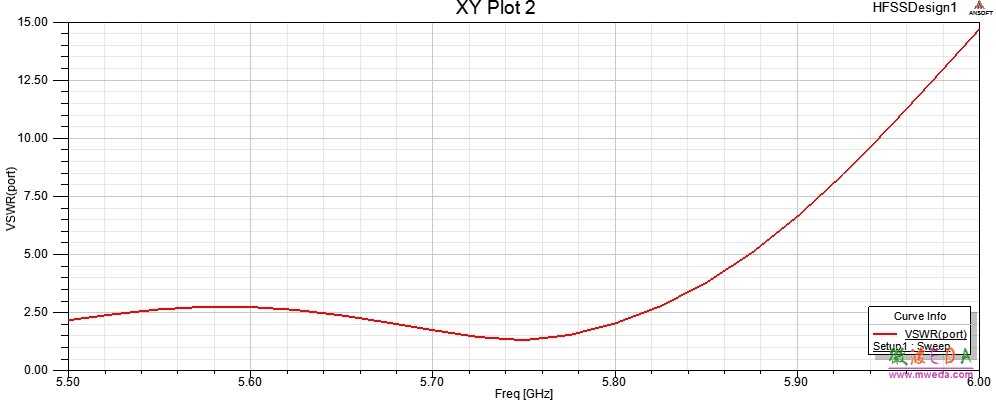

3.5 驻波比

    驻波比在谐振频率5.75GHz 两侧约100MHz 的频段内满足VSWR<2，符合要求。

    4  设计总结

    本实验利用HFSS13.0设计了一款工作于C波段中心频率在5.75GHz的矩形贴片线极化微带雷达天线阵列。其设计的重难点是矩形贴片天线尺寸的确定，贴片天线T 形头、天线 阵列的匹配网络的设计。通过由单个天线，到 2×1 天线阵，再到2×2 天线阵的连续设计，先较粗略地计算出尺寸，再经过多次的优化仿真，得到了比较理想的结果。最终得到的天线 阵较单个天线方向性增强，辐射增益加大，但反射也有一定的加大，带宽有一定程度的降低，总体而言，其性能得到了大幅的提高。
