    1.3 单个贴片天线的仿真结果

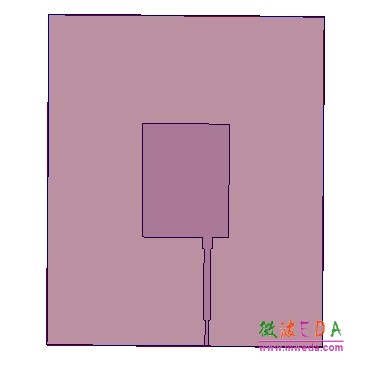

    （1）单个贴片天线的设计模型

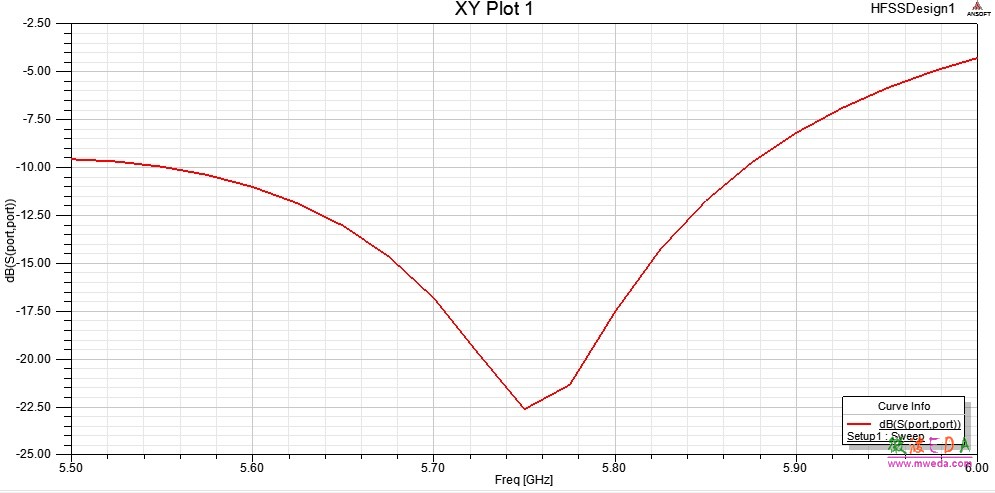

    （2）反射系数 S11 仿真结果 可以看到，反射系数 S11 在 5.75GHz 时最小，为-22.5dB。

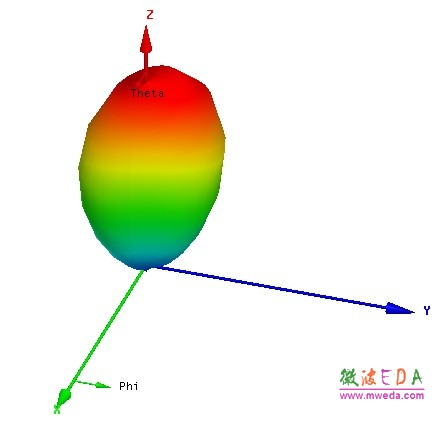

    （3）三维增益方向图

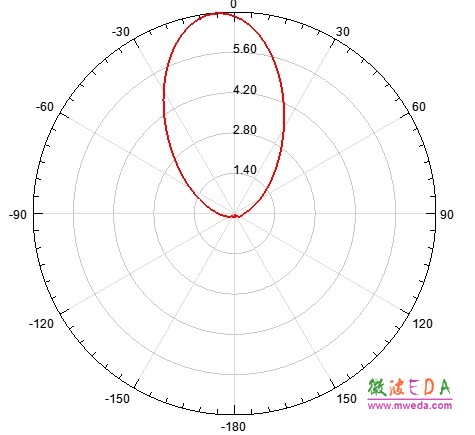

（4）E 平面方向图

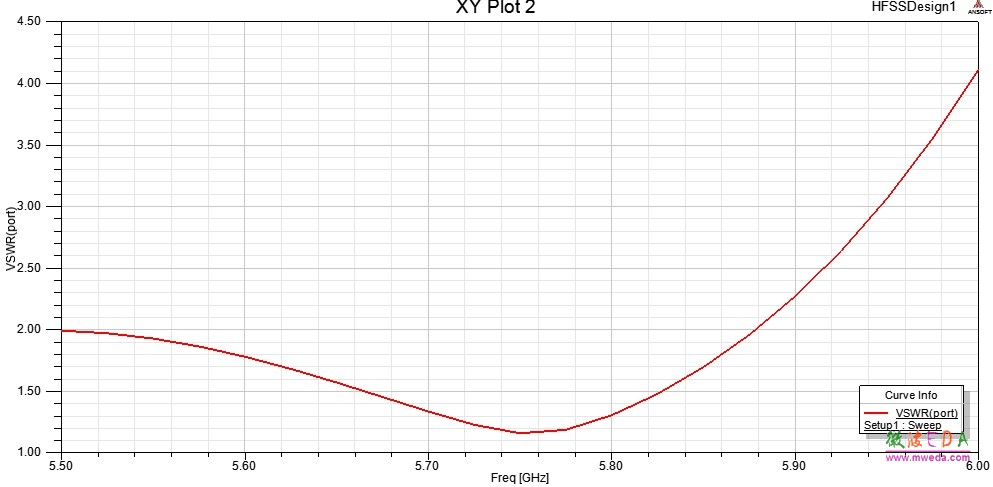

（5）驻波比VSWR

    结合方向图和驻波比曲线，可以看出，对于单帖片天线，天线的增益较小，约为7dB；带宽较大，以 5.75GHz 为中心频率，在约260MHz 的范围内满足VSWR<2。
