14.10 HFSS计算SAR实例之查看分析结果

    仿真分析完成后，查看脑组织液内部，即BrainFluid 模型内部的 SAR 和电场分布。

    14.10.1 SAR 计算结果

    显示14.6 节创建的直线段SAR_Line 位置上的SAR 计算结果。

    （1）右键单击工程树下的 Results 节点，从弹出菜单中选择【Create Fields Report】→ 【Rectangular Plot】命令，打开如图 14.33 所示的报告设置对话框。

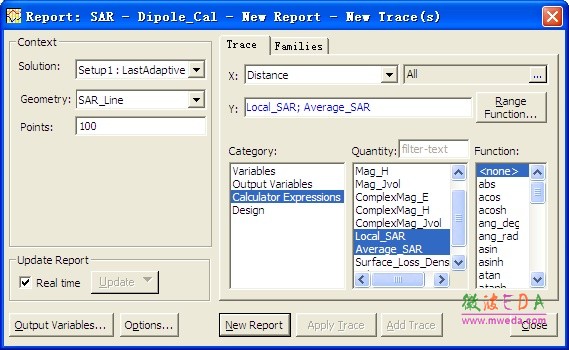

图 14.33 SAR 结果报告设置对话框

    （2）在该对话框中，右侧 Geometry 项选择SAR_Line，Points 项输入100；左侧 X 项选择Distance，Category 项选择Calculator Expression，Quantity 项在按下Ctrl 键的同时选择Local_SAR 和 Average_SAR，Function 项选择<none>，然后单击按钮，再单击按钮关闭对话框。

图14.32  检查结果显示对话框

    （3）此时，生成局部SAR 值和平均SAR 值随着SAR_Line 距离变化的曲线，如图14.34 所示。

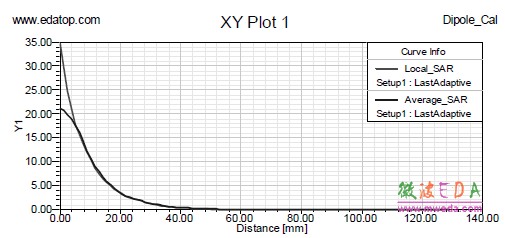

图14.34 局部SAR 和平均SAR 值结果

   14.10.2 BrainFluid 模型内部的电场分布

    查看BrainFluid 模型内部yz 截面上的电场分布。

    （1）展开操作历史树下的 Planes 节点，单击选择 Global:YZ。

    （2）右键单击工程树下的 Field Overlays 节点，从弹出菜单中选择【Plot Field】→【E】 →【Mag_E】命令，打开如图 14.35 所示的 Create Field Plot 对话框。

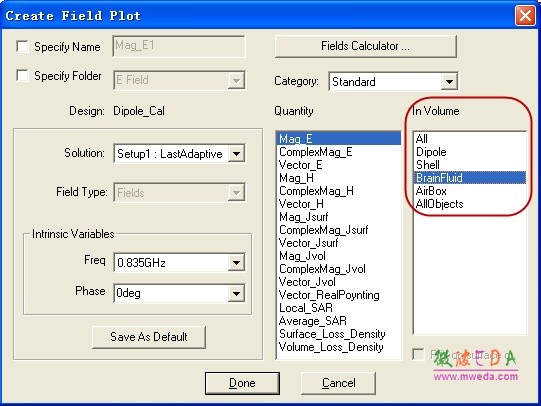

图 14.35 Create Field Plot 对话框

    （3）在该对话框中，In Volume 栏选择 BrainFluid，其他项保持默认设置不变，然后单击按钮，生成图 14.36 所示的 BrainFluid 模型内部电场分布图。

图 14.36 BrainFluid 模型内部电场分布图

    14.11 保存并退出HFSS

    至此，我们完成了 SAR 测试装置简易偶极子校准系统的设计分析。单击工具栏的按钮，保存设计；然后，从主菜单栏选择【File】→【Exit】，退出HFSS。
