14.8 HFSS SAR 计算实例之求解设置和运行仿真分析

    14.8 求解设置

     设置求解频率为 835MHz，网格剖分的最大迭代次数为20，收敛误差为0.02。

    （1）右键单击工程树下的 Analysis 节点，从弹出菜单中选择【Add Solution Setup】命令， 打开Solution Setup 对话框。

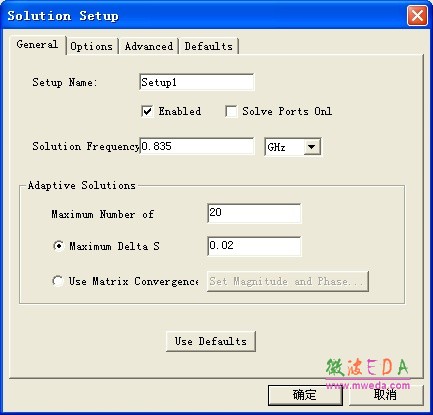

    （2）在该对话框中，Solution Frequency 项输入求解频率0.835GHz，Maximum Number of Passes 项输入最大迭代次数20，Maximum Delta S 项输入收敛误差0.02，如图 14.31 所示。

（3）单击按钮，完成设置。

 图 14.31 求解设置

    14.9 运行仿真分析

    右键单击工程树下的 Analysis 节点，从弹出菜单中选择【Analyze All】命令，或者单击工具栏按钮，运行仿真计算。

    仿真计算过程中，工作界面上的进度条窗口 会显示出求解进度，信息管理窗口也会有相应的信息提示，并会在仿真计算完成后，给出完 成提示信息。
