12.7 HFSS差分信号分析之 数据后处理

    在端口 P2 端接 50欧姆负载时，把差分信号线上的输入信号分别设置为等幅同相的共模信号和等幅反相的差模信号，查看两种情况下端口 P1 处的电场矢量分布图。

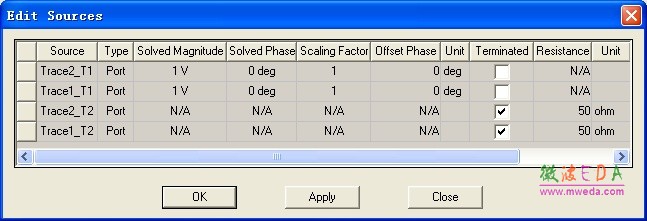

    （1）右键单击工程树下的 Field Overlays 节点，从弹出菜单中选择【Edit Sources】命令，打开如图 12.33 所示的Edit Sources 对话框，设置激励端口的信号。

图 12.33 Edit Sources 对话框

    （2）在 Edit Sources 对话框中，选中 Trace2_T2 和 Trace1_T2 对应的 Terminated 复选框，把Trace1_T1 对应的 Scaling Factor 由 0 改为1，然后单击按钮结束。这样就设置了端口 P2 上的两根差分线端接50欧姆负载，端口 P1 上的两根差分信号线的输入信号是等幅同相的共模信号。

   （3）展开操作历史树 Sheets 节点下的 Wave Port 节点，单击选中 Wave Port 节点下的 Port1。

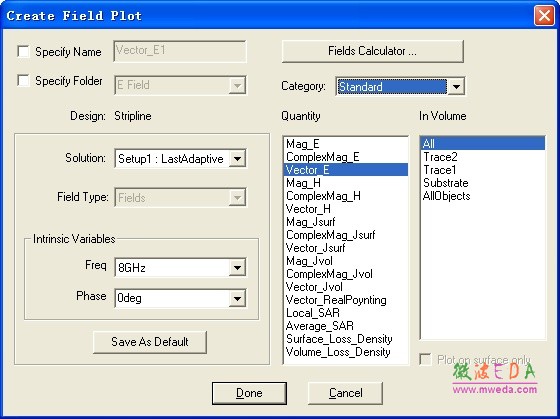

    （4）右键单击工程树下的 Field Overlays 节点，从弹出菜单中选择【Plot Fields】→【E】 →【Vector_E】命令，打开如图 12.34 所示的 Create Field Plot 对话框，对话框保持默认设置， 单击按钮。此时，即在 Port1 面上创建了矢量电场的分布图。同时，矢量电场分布图的名称 Vector_E1 会添加到工程数的 Field Overlays 节点下。

图 12.34 “电场矢量分布设置”对话框

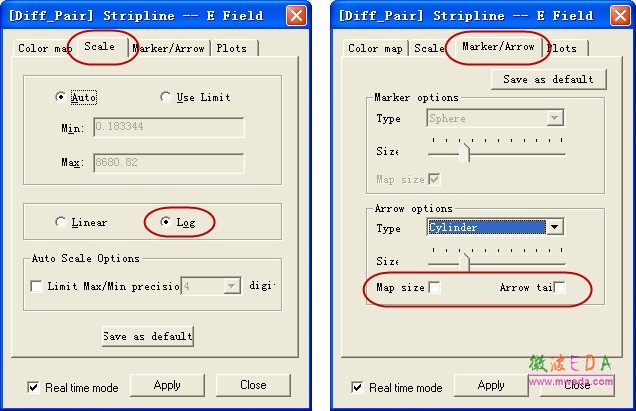

    （5）展开工程树下的 Field Overlays 节点，右键单击 Field Overlays 节点下的 E Field，从 右键弹出菜单中选择【Modify Attributes】命令，打开如图 12.35 所示的“场分布图属性”对话框，修改电场分布图的属性。

图 12.35 “场分布图属性”对话框

    （6）单击对话框的 Scale 选项卡，选中 Log 单选按钮；单击对话框的 Maker/Arrow 选项卡，取消选中 Map Size 和 Arrow Tail 复选框。然后单击结束。

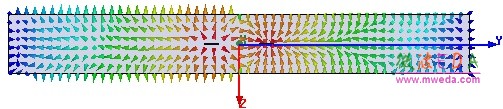

    （7）最后创建的共模信号矢量电场分布如图 12.36 所示。

图 12.36 端口 P1 上共模信号的电场分布图

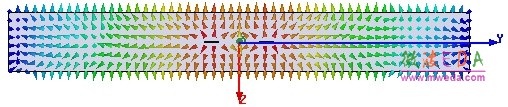

    （8）重复步骤（1）～ 步骤（4），在端口 P1 上创建差模信号电场矢量分布。其中，在步骤（2）中，需要把Trace2_T1 对应的 Offset Phase 由 0deg 改为 180deg，以设置端口P1 上 两根差分信号线的输入信号为等幅反相的差模信号。最后，生成的差模信号电场分布如图 12.37 所示。

图 12.37 端口 P1 上差模信号的电场分布图
