12.7 HFSS差分信号分析之 数据后处理

    前面设计的差分信号线，在仿真计算完成后，通过 HFSS 的数据后处理部分我们可以查看以下分析结果：差分对结构的差模信号和共模信号的S参数、端口的差模阻抗和共模阻抗、端口处差模信号和共模信号的电场分布。

    12.7.1 差模信号和共模信号的S 参数扫频分析结果

    查看差模信号和共模信号的 S 参数 S(Diff1，Diff1)、S(Diff2，Diff1)和 S(Diff1，Comm1) 的频率变化曲线。

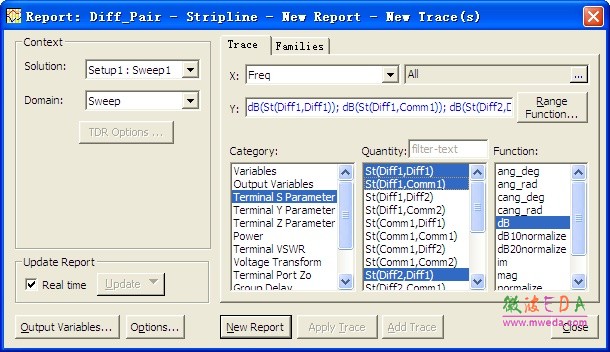

    （1）右键单击工程树下的 Results 节点，从弹出菜单中选择【Create Modal Solution Data Report】→【Rectangular Plot】命令，打开如图 12.29 所示的“报告设置”对话框。

图 12.29  报告设置对话框

    （2）在对话框左侧，确认 Solution 项选择的是 Setup1:Sweep1，Domain 项选择的是 Sweep； 在对话框右侧，X 项选择 Freq，Category 栏选中 Terminal S Parameter，Quantity 栏在按住 Ctrl 键 的同时选中 St(Diff1，Diff1)、St(Diff1，Comm1)和 St(Diff2，Diff1)，Function 栏选中 dB，然后单击按钮，再单击按钮关闭对话框。

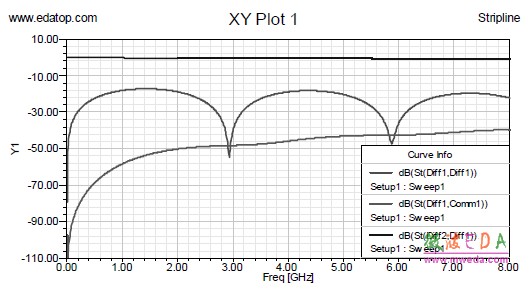

    （3）此时，生成如图12.30 所示的 St(Diff1，Diff1) 、St(Diff1，Comm1)和 St(Diff2，Diff1) 在 0～8GHz 范围内随频率的变化曲线报告。

图 12.30 差模信号和共模信号的S 参数扫频曲线

    12.7.2 端口的差模阻抗和共模阻抗

    带状线的端口阻抗随频率的变化不大，因此这里不查看 0～8GHz 整个频率范围内的差模阻抗和共模阻抗，只查看8GHz 频点处端口 P1 的差模阻抗和共模阻抗值。

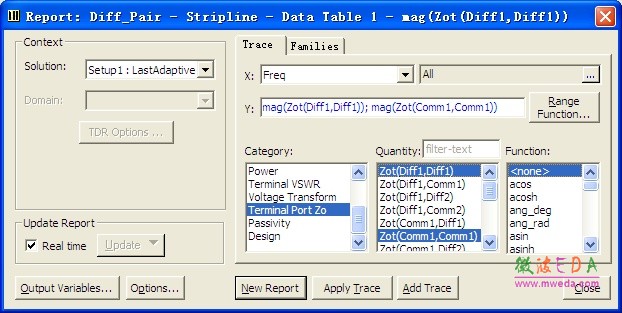

    （1）右键单击工程树下的 Results 节点，从弹出菜单中选择【Create Modal Solution Data  Report】→【Data Table】命令，打开如图 12.31 所示的报告设置对话框。

    （2）在对话框的左侧，Solution 项选择 Setup1:LastAdaptive；在对话框的右侧，X 项选择 Freq，Category 栏选中 Terminal Port Zo，Quantity 栏在按住 Ctrl 键的同时选中 Zot(Diff1，Diff1) 和 Zot(Comm1，Comm1)，Function 栏选中 none。然后单击按钮，再单击按钮关闭对话框。

图 12.31 “报告设置”对话框

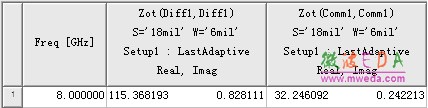

    （3）此时，生成如图 12.32 所示的差模阻抗和共模阻抗结果报告。从报告中可以看出，8GHz 时带状线差分对的差模阻抗为（115.4+j0.8）欧姆，共模阻抗为（32.2+j0.3）欧姆。

图 12.32 差模阻抗和共模阻抗值
