11.7 HFSS阵列天线设计之查看仿真分析结果

    1．天线阵列的设置 本章设计的是一个25*25 的平面阵，阵元沿着 x、y 方向排列，在 x 轴方向上阵元间距为 0.5 英寸，在 y 轴方向上阵元间距为 1 英寸。阵元之间的相位延迟通过扫描角来设定，扫描角为theta = 30°。现在就在 HFSS 中构造这样的天线阵列。

     （1）右键单击工程树下的 Radiation 节点，从弹出菜单中选择【Antenna Array Setup】命 令，打开如图 11.28 所示的“天线阵列设置”对话框。

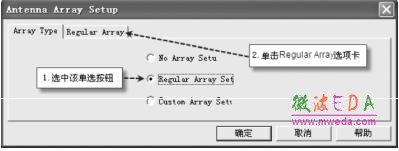

图 11.28 “天线阵列设置”对话框的 Array Type 选项卡

    （2）选中 Regular Array Setup 单选按钮，然后单击选择对话框的 Regular Array 选项卡，打开图 11.29 所示的“天线阵列设置”对话框，设置天线阵列中阵元的排列方式。

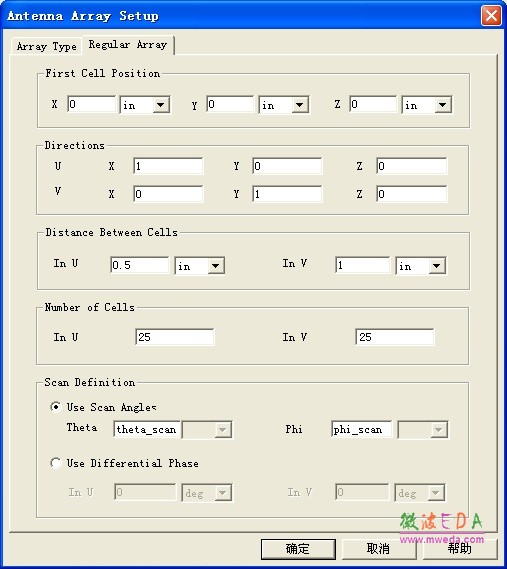

图 11.29 “天线阵列设置”对话框的 Regular Array 选项卡

    （3）在该对话框中，First Cell Position 栏输入 X、Y、Z 的坐标值为 0in、0in、0in，设置 第一个阵元位于坐标原点；在 Directions 栏，U 项对应的 X、Y、Z 文本框内分别输入 1、0、0，V 项对应的 X、Y、Z 文本框内分别输入 0、1、0，设置阵元排列方向 U、V 分别沿着 x、 y 轴方向；在 Distance Between Cells 栏，In U 和 In V 项对应的文本框内分别输入 0.5in 和 1in， 设置 U、V 方向上阵元的间距分别为 0.5 英寸和 1 英寸；在 Number of Cells 栏，In U 和 In V 项对应的文本框内分别输入 25 和 25，设置 U、V 方向上阵元个数都为 25；在 Scan Definition 栏设置天线阵列的扫描角或相位延迟，该项设置必须和前面定义的从边界的设置相同。详细 设置如图 11.29 所示，设置完成后单击按钮结束。

    2．查看天线阵列在xOy 和yOz 面上的场强方向图 设置好天线阵列的阵元分布后，上一节生成的在xOy 和 yOz 面上的天线阵元场强方向图会更新为天线阵列的场强方向图。双击工程树 Results 节点下的 Radiation Pattern1，显示更新 后的天线阵列的场强方向图如图 11.30 所示。

图 11.30 天线阵列平面场强方向图

    3．查看天线阵三维场强方向图 设置好天线阵列的阵元分布后，上一节生成的天线阵元三维场强方向图也会更新为天线 阵列的三维场强方向图。双击工程树 Results 节点下的 3D Polar Plot 1，显示更新后的天线阵 列的三维场强方向图如图 11.31 所示。

图 11.31 天线阵列三维场强方向图

    11.8 保存并退出HFSS

    至此，我们完成了波导阵列天线的设计分析。单击工具栏的按钮，保存设计；然后，从主菜单栏选择【File】→【Exit】，退出 HFSS。
