11.7 HFSS阵列天线设计之查看仿真分析结果

     在仿真计算完成后，分别查看天线阵元和天线阵列的场强方向图，这里只查看上半球自由空 间（即 z >0 的半球）上的场强分布，包括天线阵元在 xOz 和yOz 平面上的场强方向图、天线阵元 的三维场强方向图以及天线阵列在 xOz 和yOz 平面上的场强方向图、天线阵列的三维场强方向图。

    11.7.1 定义辐射表面

    1．定义 xOz 和 yOz 在 z>0 自由空间中的辐射表面

    右键单击工程树下的 Radiation 节点，从弹出菜单中选择【Insert Far Field Setup】→【Infinite Sphere】命令，打开如图 11.23 所示的 Far Field Radiation Sphere Setup 对话框，定义辐射表面。在该对话框中，Name 项输入辐射表面的名称 2D Plane；Phi 角度对应的 Start、Stop 和 Step 项分别输入0deg、90deg 和 90deg；Theta 角度对应的 Start、Stop 和 Step 项分别输入90deg、90deg 和 1deg；然后单击按钮，完成设置。

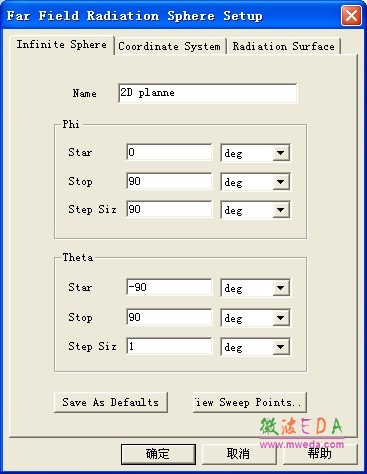

图 11.23 Far Field Radiation Sphere Setup 对话框

    此时，定义的辐射表面名称 2D Plane 会添加到工程树的 Radiation 节点下。

    2．定义 z>0 自由空间中的半球面为辐射表面

    和步骤 1 的操作相同。右键单击工程树下的 Radiation 节点，从弹出菜单中选择【Insert Far Field Setup】→【Infinite Sphere】命令，打开如上图 11.23 所示的对话框。在该对话框中，Name  项输入辐射表面的名称 3D Sphere；Phi 角度对应的 Start、Stop 和 Step 项分别输入0deg、360deg 和1deg；Theta 角度对应的 Start、Stop 和 Step 项分别输入 0deg、90deg 和 1deg；然后单击按钮，完成设置。

    此时，定义的辐射表面名称 3D Sphere 会添加到工程树的 Radiation 节点下。

    11.7.2 查看天线阵元场强方向图

    1．查看 xOy 和 yOz 面上的阵元场强方向图

    右键单击工程树下的 Results 节点，从弹出菜单中选择【Create Far Fields Report】→ 【Radiation Pattern】命令，打开如图 11.24 所示的“报告设置”对话框。

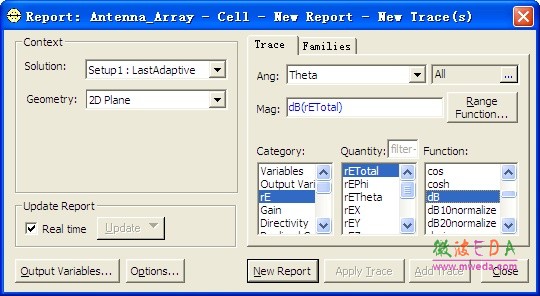

图 11.24 平面场强方向图“报告设置”对话框

    在该对话框中，Geometry 项选择上一节定义的辐射面 2D Plane，Category 项选择 rE，Quantity 项选择rETotal，Function 项选择 dB；然后单击按钮，生成如图 11.25 所 示的 xOy 和 yOz 平面上的场强方向图。

图 11.25 天线阵元平面场强方向图

    2．查看阵元三维场强方向图

    右键单击工程树下的 Results 节点，从弹出菜单中选择【Create Far Fields Report】→【3D Polar Plot】命令，打开如图 11.26 所示的“报告设置”对话框。在该对话框中，Geometry 项 选择前面定义的辐射面 3D Sphere，Category 项选择 rE，Quantity 项选择 rETotal，Function  项选择 dB；然后单击按钮，生成如图 11.27 所示的三维场强方向图。

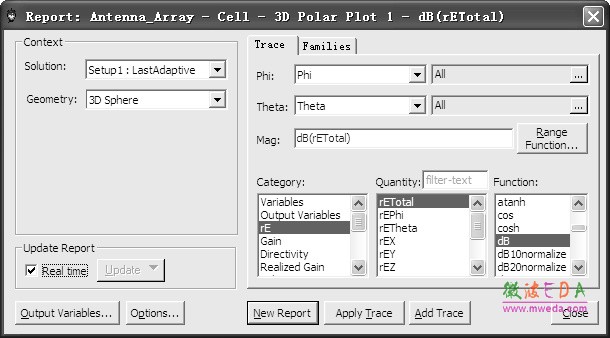

图 11.26 三维场强方向图“报告设置”对话框

图 11.27 阵元三维场强方向图
