7.3 HFSS 参数扫描分析

    参数扫描分析功能是用来分析设计模型的性能随着指定变量的变化而变化的关系，在优化设计前一般使用参数扫描分析功能来确定被优化变量的合理变化区间。

    使用参数扫描分析功能，首先需要添加一个或者多个扫描变量。假设当前设计中已经定 义了工程变量 Var_1，设计变量 Var_2 和 Var_3，参数扫描分析的设置步骤如下。

   （1）从主菜单栏选择【HFSS】→【Optimetrics Analysis】→【Add Parametric…】命令， 或者选中工程树下的 Optimetrics 节点，单击右键，从弹出菜单中选择【Add】→【Parametric…】 命令，打开如图 7.9 所示的“参数扫描分析设置”对话框。

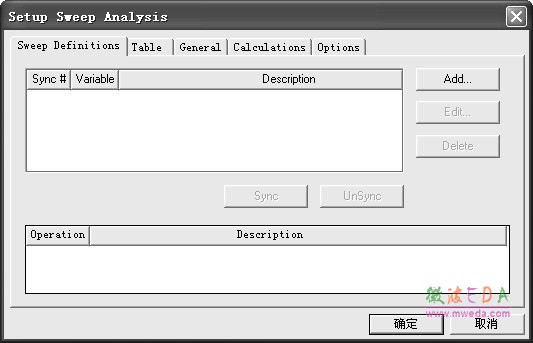

图 7.9  参数扫描分析设置对话框

（2）单击该对话框的按钮，打开如图 7.10 所示的添加/编辑扫描变量对话框，添加扫描变量。在图 7.10 所示的对话框中，①处的 Variable 项列出了当前设计中定义 的所有变量，单击打开其下拉列表，从中选择一个变量作为扫描变量；②③处是设置扫描 变量的变化范围；设置好扫描变量的变化范围后，④处的 按钮就会激活，单击该按钮，添加刚刚选择的变量为扫描变量，并显示在右侧的空白区域。可以一次添加多个变量作为扫描变量，最后单击⑤处的OK按钮，退出添加/编辑扫描变量对话框，完成添加扫描变量的操作。

（3）完成添加扫描变量的操作后，会返回到图 7.9 所示的“参数扫描分析设置”对话框。 此时，“参数扫描分析设置”对话框中会列出已经添加的扫描变量；单击按钮，完成参数扫描分析设置。设置完成后，参数扫描设置项会添加到工程树的 Optimetrics 节点下，默认名称为 ParameticSetup1，如图 7.11 所示。

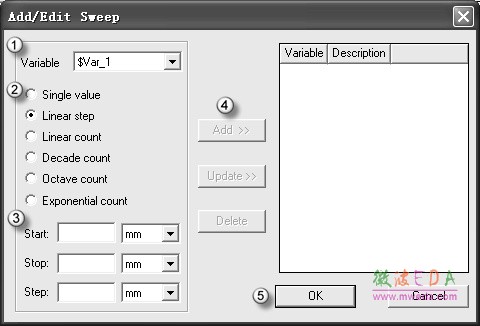

图 7.10 “添加/编辑扫描变量”对话框

图 7.11 添加的参数扫描设置
