6.3 HFSS求解设置

    （4）单击选中对话框 Advanced 选项卡，其界面如图 6.5 所示，我们来看一下该界面中各 选项所代表的意义。

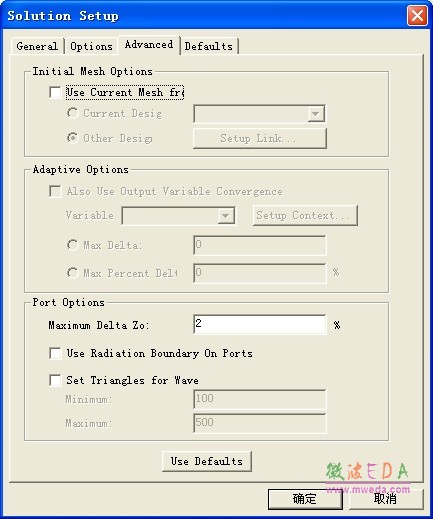

图 6.5 分析设置对话框的 Advanced 选项卡

• Initial Mesh Options 栏: 
• Use Current Mesh from ：使用其他设计所生成的网格；选中该复选框后，Options 选项卡的 Initial Mesh Options 相关设置不再生效。
• Port Options 栏: 
• Maximum Delta Z0：设置端口平面自适应网格剖分时的收敛误差标准，用网格细化前后端口阻抗Z0的变化百分比来表示。因为HFSS 进行全三维解算时是将端口处的场设置为边界条件的，所以端口平面网格细分将引起 HFSS 细分整个模型结构的网格。因此，此处收敛误差设定的值如果很小会生成非常复杂且毫无必要的有限元网格，一般取系统默认值2% 即可。 
• Use Radiation Boundary On Ports ：该项只对波端口有效；选中该复选框后波端口与辐射边界条件相接触的边会自动设为辐射边界条件；不选中该复选框，则自动设为理想导 体边界条件。 
• Set Triangles for Wave ：端口处的网格剖分细化终止标准。每个模型端口处的网 格都将自适应地细分，直到满足上面 Maximum Delta Z0处设置的收敛误差标准或者达到所设定的网格剖分三角形个数的上限。选中该复选框后，在Minimum 和Maximum 项输入网格剖分时生成的三角形个数的下限和上限；如果不选中该复选框，HFSS 将根据端口的设置来确 定合理的三角形个数的下限/上限。

    （5）上述各项都设置好了之后，单击确定按钮，完成求解设置。设置完成后，求解设置的名称Setup1 会添加到工程树中的 Analysis 节点下。

    注意： 对于不同的求解类型和端口激励方式，其收敛误差判断方法和求解设置对话框稍有不同。上面的分析设置对话框对应的是波端口和集总端口激励方式下的设置，其收敛误差用delta S 表示；电压源激励、电流源激励、入射波激励和磁偏置 激励下的求解设置对话框如图6.6 所示，其收敛误差用 Maximum Delta Energy 用（delta E）表示；本征模求解类型下的求解设置对话框如图 6.7 所示，其收敛误差 Maximum Delta Frequency Per Pass（delta F）表示。

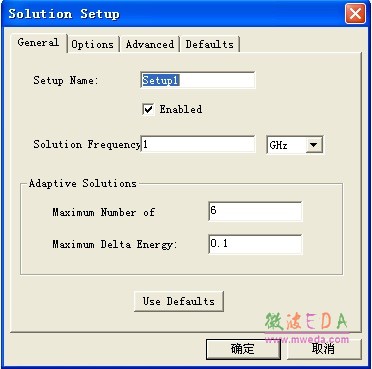

图 6.6 电压源/电流源/入射波/磁偏置激励

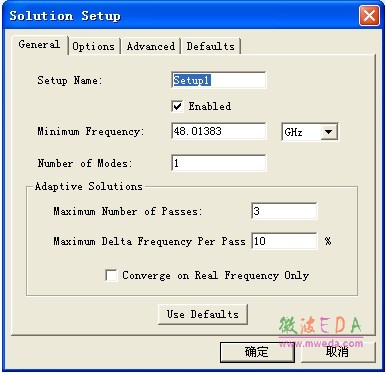

图 6.7 本征模求解类型下的求解设置对话框

    6.3.2 修改和删除已添加的求解设置

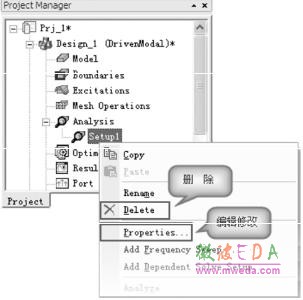

    对于当前设计中已经添加的求解设置项，用户可以随时修改或删除。展开工程树中的 Analysis 节点，选中需要修改或删除的求解设置项，然后单击右键，在弹出菜单中选择 【Properties…】操作命令，可以重新打开求解设置对话框，对该求解设置项进行编辑修改；在弹出菜单选择【Delete】操作命令，可以删除当前选中的求解设置项，如图 6.8 所示。

图 6.8 修改和删除求解设置项
