5.3.5 HFSS中的入射波激励

文章来源: 本站原创    录入: mweda.com

    入射波激励(Incident Wave)是用户设置的朝某一特定方向传播的电磁波,其等相位面与传播方向垂直;入射波照射到器件表面,和器件表面的夹角称为入射角。入射波激励常用于电磁散射问题,如雷达反射截面(RCS)的计算。 HFSS 最新版本允许用户分配 7 种不同 类型的入射波激励,分别为 Plane Wave、Hertzian-Dipole Wave、Cylindrical Wave、Gaussian Beam、Linear Antenna Wave、Far Field Wave 和 Near Field Wave。

    入射波激励的电场可以用下式来表示: 

    其中 k0、r 是常数,E0、k 需要用户在定义入射波激励时指定。在定义每种入射波激励的过程中,都会弹出图 5.42 所示的对话框,要求用户指定入射波的电场矢量E0的方向和传播方向k。

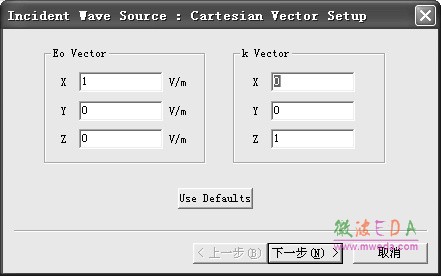

图 5.42 “定义入射波电场矢量和传播方向”对话框
