5.2.6 HFSS 阻抗边界条件

文章来源: 本站原创    录入: mweda.com

    阻抗边界条件(Impedance)用以模拟已知阻抗值的电阻性表面,例如,图 5.11 所示的威尔金森(Wilkinson)功分器,连接两个导体间的薄膜电阻在 HFSS 中就可以使用阻抗边界条件来实现。

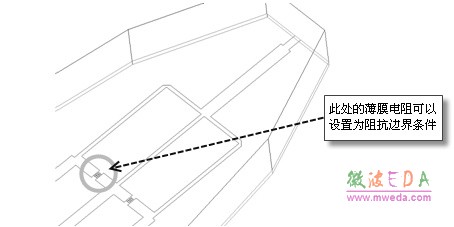

图 5.11 Wilkinson 功分器

    在设置阻抗边界条件时,用户需要给出单位为ohm/square 的电阻值 Rs 和电抗值 Xs,如图 5.12 所示,表面的阻抗值 Zs = Rs + jXs。据此,阻抗边界条件上的表面电场切向分量为 Etan=Zs(nxHtan);式中,Zs是前面定义的以Ohm/square 为单位的表面阻抗;n是表面法向单位矢量;Htan是磁场的表面切向分量。 其中,电阻值 Rs和电抗值 Xs可以通过集总的电抗值Zlupmed、表面长度 L 和宽度 W 这 3 个参数计算得出。这里,定义电流流经的方向为表面长度 L 的方向,square 的个数 N = L /W,单位表面阻抗 Zs = Z lumped/N。以图 5.11 所示薄膜电阻为例,假设该薄膜电阻的阻值为35 Ohm,薄膜电阻的长、宽分别为 3.5mils和 4 mils,则 N = 3.5/4 = 0.875 ,单位电阻 Rs = 35/0.875 = 40 Ohm/square,单位电 抗 Xs = 0 Ohm/square ;然后在图 5.12 所示阻抗边界条件设置对话框的 Resistance 和Reactance 处分别输入40 和0 即可。

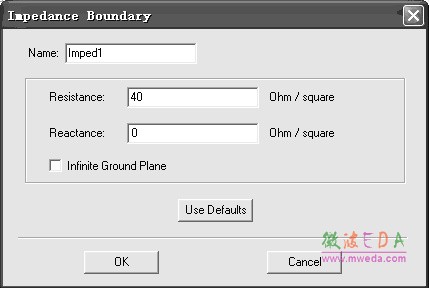

图 5.12  阻抗边界条件设置对话框

    阻抗边界条件的设置操作步骤如下。

    (1)选中需要分配为阻抗边界条件的物体表面。

    (2)从主菜单栏选择【HFSS】→【Boundaries】→【Assign】→【Impedance】,或者在三维模型窗口内单击鼠标右键,从弹出菜单中选择【Assign Boundary】→【Impedance】,打 开如图 5.12 所示的阻抗边界条件设置对话框。

    (3)在该对话框中,Name 项输入阻抗边界的名称,其默认名称为 Impedn;Resistance 项和 Reactance 项分别输入表面电阻值 Rs和表面电抗值 Xs,其单位为Ohm/square;Infinite Ground Plane 复选框表示是否需要将该理想导体边界设置为无限大地平面边界;最后单击OK按钮, 完成阻抗边界条件的设置。

    (4)设置完成后,阻抗边界条件的名称会自动添加到工程树中的 Boundaries 节点下。
