5.2.5 对称边界条件
对称边界条件(Symmetry)用来模拟理想电壁对称面或者理想磁壁对称面。在 HFSS 中,应用对称边界条件,可以沿着对称面将模型一分为二,在建模时只创建模型的一个部分,这样能够减少物体模型的几何尺寸和设计的复杂性,有效地缩短问题求解的时间。使用对称边界条件,在定义对称面时需要遵循以下几个原则。
(1)对称面必须暴露在背景中。
(2)对称面必须定义在平面表面上,不能定义在曲面上。
(3)同一个设计最多只能定义 3 个相互正交的对称面。
在应用对称边界条件之前,用户首先需要确定对称面的类型。HFSS 中有理想电壁和理想磁壁两种类型的对称面:如果电场垂直于对称面对称,那么就使用理想电壁对称面;如果 磁场垂直于对称面对称,那么就使用理想磁壁对称面。图5.8 所示的矩形波导截面能很好地 说明这两种类型对称面的区别,图中给出了波导电场主模(TE10模)示意图。波导有两个对 称面,一个是水平方向上经过波导中心的对称面,一个是竖直方向上经过波导中心的对称面。 在水平方向的对称面上,电场垂直于该对称面且对称分布,磁场平行于该对称面且幅度不变, 因此该平面为理想电壁对称面;在竖直方向的对称面上,磁场垂直于该对称面且对称分布,电场平行于该对称面且幅度不变,因此该平面为理想磁壁对称面。

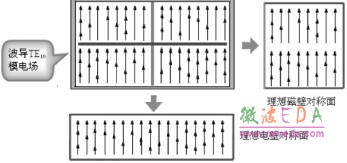

图 5.8 波导的对称边界
在 HFSS 中,应用对称边界条件,由于只需构造模型的一部分,端口的尺寸发生了变化,因此端口处的电压、电流和功率都有可能与完整的模型不同,进而影响到端口的特性阻抗。为了使定义了对称边界条件后,物体的端口特性和原端口保持一致,在定义对称边界条件时需要正确地设置图 5.9 所示的阻抗倍乘器(Impedance Multiplier)。
图 5.9 设置阻抗倍乘器
在讲解如何正确设置阻抗倍乘器之前,我们先来看一下 HFSS 中端口特性阻抗的计算。 在 HFSS 中,端口特性阻抗可以有3 种方法计算,分别为功率/电流阻抗 Zpi、功率/电压阻抗 Zpv和电压/电流阻抗Zvi,具体计算方法如下。 Zpi是根据功率(P)和电流(I)的值来计算的,即 Zpi = P/I*I;Zpv是根据功率(P)和电压(U)的值来计算的,即 Zpv =U*U /P ;Zvi是根据电压(U)和电流(I)的值来计算的,即 Zvi=U*U/I* I。其中,端口处的功率(P)、电压(U)和电流(I),可以由场直接计算。 端口处的电流可以根据安培定律计算得出,端口处的电压可以由端口处电场的积分得到,因为在端口处功率和电流的定义明确,且更易于计算,所以默认情况下,HFSS 通过功率和电流来计算端口处的特性阻抗Zpi。用户也可以设定计算 Zpv 和 Zvi,因为端口处的电压是沿着用户定义的积分线积分计算而来的,所以为了计算 Zpv和 Zvi,用户必须指定一条积分线。
在了解了端口特性阻抗的计算方法之后,我们就可以很好理解在应用对称边界时,为何需要设置阻抗倍乘器以及如何正确设置阻抗倍乘器。结合图 5.9,当对称面是理想电壁对称面时,模型沿着理想电壁对称面对称地一分为二,此时端口处的电压和功率都只有完整模型的一半,根据特性阻抗计算公式可以知道,此时计算出的特性阻抗只是完整模型的一半;因此,这种情况下,阻抗倍乘器的值需要设置为2。同理,当对称面是理想磁壁对称面时,模型沿着理想磁壁对称面对称地一分为二,此时端口处电压不变,功率只有完整模型的一半,根据特性阻抗计算公式可以知道,此时计算出的特性阻抗是完整模型的两倍; 因此,这种情况下,阻抗倍乘器的值需要设置为0.5。当同时应用了理想电壁对称面和理想磁壁对称面后,端口处的电压是原来的一半,功率是原来的 1/4,根据特性阻抗计算公式可以知道,计算出的特性阻抗和完整模型的特性阻抗一样;因此,这种情况下,不需要设置阻抗倍乘器(因为阻抗倍乘器的默认值为 1)。
对于对称边界条件,首先需要确定边界条件的类型是理想电壁对称还是理想磁壁对称,对称边界条件的类型确定后,沿着对称面把模型一分为二,建模时只需要创建模型的一半。 模型创建好了之后,对称边界条件的设置操作步骤如下。
(1)选中模型的对称面。
(2)从主菜单栏选择【HFSS】→【Boundaries】→【Assign】→【Symmetry】,或者在三 维模型窗口内单击鼠标右键,从弹出菜单中选择【Assign Boundary】→【Symmetry】,打开 如图 5.10 所示的“对称边界条件设置”对话框。

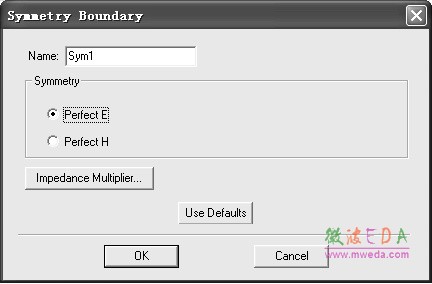

图 5.10 对称边界条件设置对话框
(3)在该对话框中,Name 项输入辐射导体边界的名称,默认名称为 Symn;在 Symmetry 栏选择对称边界条件类型:Perfect E 为理想电壁对称面,Perfect H 为理想磁壁对称面;单击 Impedance Multiplier 按钮,设置阻抗倍乘器的值,对于理想电壁对称面阻抗倍乘器需要设置为 2, 对于理想磁壁对称面阻抗倍乘器需要设置为 0.5;最后单击 OK 按钮,完成对称边界条件的设置。
(4)设置完成后,对称边界条件的名称会自动添加到工程树中的 Boundaries 节点下。
-
