4.5 HFSS的选择操作

    4.5.2 选择操作
    执行选择操作之前，请先根据您需要选择的对象切换选择模式。例如，如果您需要选择物体模型，请切换到选择物体模式。最简单的选择操作方式是在三维模型窗口移动鼠标光标 到待选择的目标物体上，然后单击鼠标左键即可选中此物体，物体选中后会高亮显示。

    1．通过操作历史树选择物体

    在 HFSS 中，每次创建了一个物体之后，该物体都会添加到操作历史树中。展开操作历 史树，可以找到当前设计中创建的所有物体模型的名称。在操作历史树中找到并单击相应的 物体名称，即可选中该物体，如图 4.26 所示。

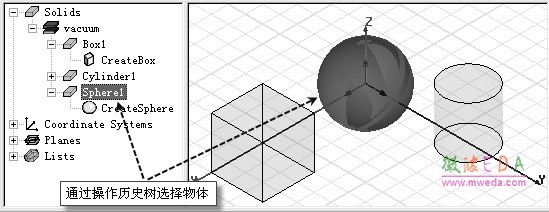

图 4.26 通过操作历史树选择物体

    2．通过名称选择物体
    从主菜单栏选择【Edit】→【Select】→【By Name】，弹出如图 4.27 所示的对话框；在该对话框的物体列表中点击物体的名称，即可选中该物体；选中后单击OK按钮结束。

图 4.27 选择物体对话框

    3．选择被挡住的物体表面

    如果需要选择的物体表面位于其他物体之后，或者需要选择的物体表面位于视图的背面，此时可以旋转视图，让之前被挡住的物体表面处于未被遮挡状态，然后切换到面选择模 式，移动鼠标光标单击选择。 如果不改变当前视图，可以首先选中遮挡的物体表面，然后按下快捷键 Ctrl+B 或者在右 键菜单中选择【Next Behind】操作命令，也可以选中被挡住的物体表面。

    4．选择所有可见物体

    从主菜单栏选择【Edit】→【Select All】，或者使用快捷键 Ctrl+A，可以选择三维模型窗 口中所有可见的物体。

    4.5.3 多重选择

     按住 Ctrl 键，然后进行选择操作，可以完成多个物体的选择。另外，按下 Ctrl 键，单 击鼠标左键，对于已经选中的物体可以取消选择，或者取消后重新选中。
