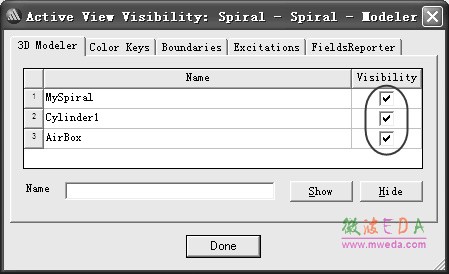

4.5 HFSS的选择操作

    选择目标对象是 HFSS 最基本的操作之一，因为要执行命令就离不开选择目标对象。本节我们就来详细介绍 HFSS 中的选择操作方式。读者在阅读本节的同时应注意结合实际操作， 做到熟练掌握。

    4.5.1 选择模式

    在讲解具体的选择操作之前，我们首先来介绍一下选择对象的类型。在 HFSS 中有 5 种 选择模式，选择不同的对象类型，分别为物体（Object）模式、表面（Face）模式、棱边（Edge） 模式、顶点（Vertex）模式和多种对象（Multi）模式。其中，Object 模式表示选择整个物体 模型，Face 模式表示选择三维物体的表面，Edge 模式表示选择物体的棱边，Vertex 模式表示 选择物体的顶点，Multi 模式表示可以同时选择物体、表面、棱边或顶点多种对象类型。对于 Multi 模式，可通过从主菜单栏选择【Edit】→【Select】→【Multi Mode Setting】操作命令， 打开图 4.24 所示的对话框，来设置可以同时选择的对象类型。

 图 4.24 Multi 选择类型设置

    通常，系统默认的是选择物体（Object）模式，通过主菜单【Edit】→【Select】命令可 以更改或切换不同的选择模式。为了快速地切换不同的选择模式，HFSS 还提供了两种更加方便快捷的切换方式。一是在三维模型窗口单击鼠标右键，在弹出菜单的最上方更改不同的选择模式，如图 4.25 所示；二是 HFSS 系统给每个选择模式定义了快捷键，快捷键就是选择对象的首字母，如选择物体（Object）模式的快捷键是 O，选择表面（Face）模式的快捷键 是 F，选择棱边（Edge）模式的快捷键是 E，选择顶点（Vertice）模式的快捷键是 V，选择多种对象（Multi）模式的快捷键是 M，通过这几个快捷键可以快速地切换不同的选择模式。

图 4.25 右键菜单中的选择模式切换命令
