4.2.2  捕捉模式(HFSS Snap Mode)

文章来源: 本站原创    录入: mweda.com

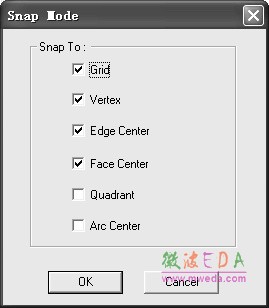

捕捉模式是在建模过程中最常用的辅助功能之一。使用捕捉模式,当鼠标光标移动到特 定的目标点附近时,会自动锁定或捕捉到该目标点,从而实现准确定位;同时,指针形状也 会随之动态改变。 从主菜单栏选择【Modeler】→【Snap Mode】命令,打开如图4.9 所示的捕捉模式对话框,在此可以设置捕捉模式。其中各复选框的含义如下。


图 4.9 设置捕捉模式对话框

  • Grid :表示鼠标光标移动到栅格点附近时,自动锁定到栅格点上,同时指针形状变成
  • Vertex :表示鼠标光标移动到模型顶点附近时,自动锁定到该顶点上,同时指针形状变成
  • Edge Center :表示鼠标光标移动到模型棱边的中点附近时,自动锁定到该模型棱边的中点上,同时指针形状变成
  • Face Center :表示鼠标光标移动到模型表面的中心点附近时,自动锁定到该模型表面的中心点上,同时指针形状变成
  • Quadrant :表示鼠标光标移动到模型棱边的1/4 长度附近时,自动锁定到该模型棱边 的 1/4 长度点上,同时指针形状变成
  • Arc Center :表示鼠标光标移动到圆弧中心点附近时,自动锁定到该圆弧中心点上,同时指针形状变成

    另外,在使用过程中,我们也可以通过工具栏中的快捷方式,更加便捷地设置捕捉模式。

    工具栏中,捕捉模式的快捷方式如图 4.10 所示,其中高亮显示部分表示该项捕捉模式当前处于选中状态,反之处于未选中状态。



图 4.10 捕捉模式的快捷方式按钮
