4.1.2 物体属性对话框的详细解释

    物体的属性对话框主要用于显示和编辑物体模型的坐标位置、大小尺寸、名称和材 料属性等信息，对话框包含Command 选项卡和Attribute 选项卡两部分，如图 4.4 和 4.5 所示。下面来详细讲解对话框中的各项所表示的意义。

   首先来看 Command 选项卡，对于不同模型创建操作命令，该选项卡下的显示项是不完 全相同的，但该选项卡的主要功能都是相同的，就是设置和更改物体模型的位置坐标和大小 尺寸。在建模时使用这一功能，用户可以在三维模型窗口先用鼠标大概定位完成模型创建操作，然后在属性对话框中Command 选项卡输入模型的准确位置坐标和大小尺寸。

    接着来看Attribute 选项卡，对于所有的模型创建操作命令，该选项卡下的显示项都是相同的。Attribute 选项卡界面中各项功能说明如下。

• Name ：用于编辑、修改所创建的物体模型的名称。
• Material ：用于设置和修改物体的材料属性；单击该项右侧的材料属性按钮，可以打 开材料设置对话框，从对话框中为模型选定所需要的材料。
• Solve Inside ：该项设置表示是否需要计算当前选中的模型内部的场。选中该复选框，表示需要求解该模型的内部场；不选该复选框，表示只需求解该模型的表面场。在 HFSS 默 认设置下，当物体的材料是介质或者是导电率小于105 S/m 的导体时，自动选中该复选框； 当物体的材料是理想导体或者是导电率大于 105 S/m 的良导体时，不选中该复选框。执行主菜单栏的命令项【Tools】→【Options】→【HFSS Options】，在弹出的对话框中，通过更改 Solve Inside threshold 值，可以改变 HFSS 中与该项相关的导电率的默认门限设置。
• Orientation ：模型的参考坐标系，可以是全局坐标系或相对坐标系。
• Model ：设置物体模型为实体模型（Model）或非实体模型（Non Model）；选中 该复选框表示该物体为实体模型，反之为非实体模型。如果某一个物体被设置为非实体 模型，HFSS 在仿真分析时，会忽略该模型产生的影响。
• Display Wireframe ：设置物体模型显示形式；选中该复选框设置物体模型以边框形式 （Wire Frame）显示，反之设置物体模型以实体形式（Smooth Shaded）显示。物体模型以边框形式显示和以实体形式显示的区别如图 4.7 所示。

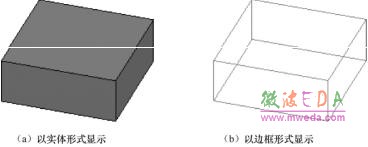

图 4.7 模型的显示方式

• Color ：设置物体模型的颜色；单击该项右侧的 Edit 按钮，即可打开调色板指定物体模 型的颜色。
• Transparent ：设置物体的透明度；单击该项右侧的按钮，打开透明度设置滑动条， 移动滑动条可以设置物体透明度，其中 0 表示不透明，1 表示全透明；一般设置为0.4。
