3.2 栅格显示和栅格平面

 在三维模型窗口，通常使用栅格（Grid）设置来辅助建模和定位；用户可以设置栅格显示的大小、类型和风格。从主菜单栏选择【View】→【Grid Settings】命令，打开 图 3.18 所示的栅格设置对话框，进行相关设置。栅格类型（Grid type）可以选择笛 卡尔坐标系，也就是直角坐标系，或者极化（Polar）坐标系两种，一般选择默认的笛卡尔坐标系类型。显示风格（Grid style）可以选择点状栅格或者线状（Line）栅格。Auto adjust density to 复选框用于自动控制栅格间距；选中该复选框后，在三维模型窗口放大/缩小模型的过程中，屏幕上显示的栅格大小也会随之相应变化；如果不选中 Auto adjust density to 复选框，其下方的灰色文本框会被激活，在此设置固定的栅格间距。在对话框的最下方有个 Grid Visible 复选框，勾选该复选框后，在三维模型窗口会显示出栅格；反之则不显示栅格。

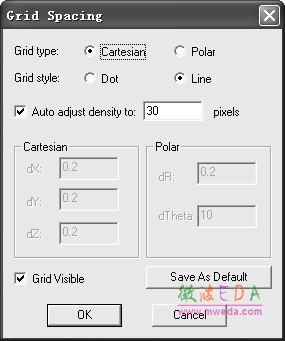

图 3.18 栅格设置对话框

HFSS 中，为了方便建模工作，还定义了栅格平面。栅格平面就是三维模型窗口的当前 绘图平面，从主菜单选择【Modeler】→【Grid Plane】操作命令，可以选择当前栅格平面为xy 平面、xz 平面或者yz 平面。需要说明的是，使用栅格平面并不会把用户限制于二维坐标 平面，它只是为了方便创建基本的物体模型。
