3.1.3-3.1.8  HFSS工作界面窗口介绍

3.1.3 HFSS工程管理窗口

 工程管理窗口显示所有打开的 HFSS 工程设计，包括工程名称和设计名名称；每个设计在 工程管理窗口中都有一个工程树（Project Tree），显示当前设计的结构，如图 3.13 所示。通过工 程树可以便捷地访问当前工程设计的各个结构单元，如物体结构模型、物体的材料属性、边界 条件、求解设置和求解结果数据等。单击工程树中左侧的 和 按钮，可以展开和收缩工程树。

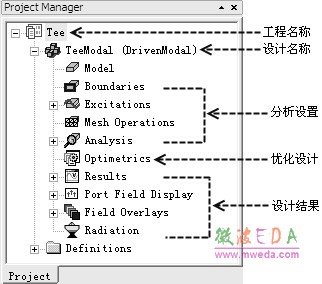

图 3.13 工程管理窗口

从主菜单栏选择【View】→【Project Manager】操作命令，可以显示/关闭工程管理窗口。

3.1.4 HFSS属性窗口

属性窗口（ Property Window）用于显示、编辑和修改当前选中的物体模型属性以及显示、编辑和修改当前选中的工程树中工程和设计所包含的变量属性。默认设置下，属性窗口位于工程管理窗口的正下方。属性窗口显示的信息会随着选中目标的改变而改变。 从主菜单栏选择【View】→【Property Window】操作命令，可以显示/关闭属性窗口。

3.1.5 HFSS三维模型窗口

三维模型窗口（3D Modeler Window）是创建、编辑和显示物体模型的区域，位于工程管理窗口的右侧，由操作历史树（History Tree）和模型编辑显示区两部分组成，如图 3.14 所示。

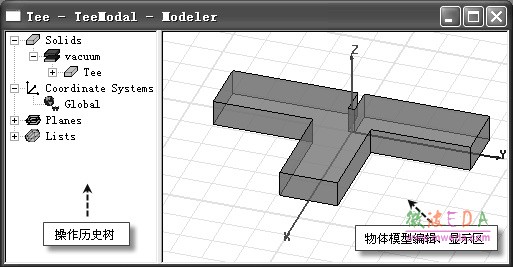

图3.14 HFSS三维模型窗口

操作历史树列出了当前设计中的所有物体模型以及当前设计中创建物体模型的所有操作记录；创建一个物体之后，系统自动添加该物体到操作历史树中。同时，在操作历史树的 Coordinate Systems 节点下，列出了当前设计中创建的所有局部坐标系和全局坐标系，并标明当前使用的工作坐标系。 如果工作界面没有显示三维模型窗口，可以从主菜单栏选择【HFSS】→【3D Modeler Editor】操作命令，打开三维模型窗口。

3.1.6 HFSS信息管理窗口

信息管理窗口（Message Manager）用于显示在工程设计过程中的各项信息，如错误警 告信息、日期信息、求解完成信息等，如图 3.15 所示。默认设置下，信息管理窗口位于 HFSS 工作界面的下方。

图 3.15 信息管理窗口

从主菜单栏选择【View】→【Message Manager】操作命令，可以显示/关闭信息管理窗口。

3.1.7 HFSS进程窗口

运行仿真计算后，进程窗口（Progress Window）会显示当前设计的仿真计算的进度，如图 3.16 所示。默认设置下，进程窗口和信息管理窗口并列位于 HFSS 工作界面的下方。

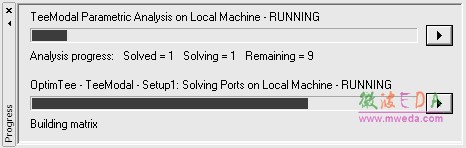

图 3.16 进程窗口

从主菜单栏选择【View】→【Progress Window】操作命令，可以显示/关闭进程窗口。

3.1.8 状态栏

状态栏（Status Bar）位于 HFSS 工作界面的底部，用于显示当前选择的操作命令的说明 信息或者执行当前选择的操作命令。例如，在创建物体模型时，可以在状态栏输入模型的准 确位置坐标，如图 3.17 所示。

图 3.17 状态栏
