HFSS有限导体边界条件
有限导体边界(Finite Conductivity)用来定义为有耗导体的物体表面,它是非理想的导体边界条件。非理想导体的表面电场存在切向分量,用以模拟表面的损耗。和有耗导体材料的定义相似,为了模拟有耗导体的表面损耗,在定义有限导体边界条件时,用户需要提供以西门子/米(S/m)为单位的损耗参数—电导率,据此可以计算表面电场的切向分量,即
Etan=Zs(n×Htan)
式中,Zs是边界的表面阻抗;n是表面法向单位矢量;Htan是磁场的表面切向分量。
有限导体边界条件只有在导体材料为良导体时才有效,也就是说在工作频率范围内,导体的厚度要远大于导体的趋肤深度。如果在工作频率范围内导体的厚度与导体的趋肤深度相当,则需要定义分层阻抗边界条件。任何良导体材料(如铜、铝等金属材料)的物体表面都自动地定义为有限导体边界。
有限导体边界条件的设置操作步骤如下。
(1)选中需要分配为有限导体边界条件的物体表面。

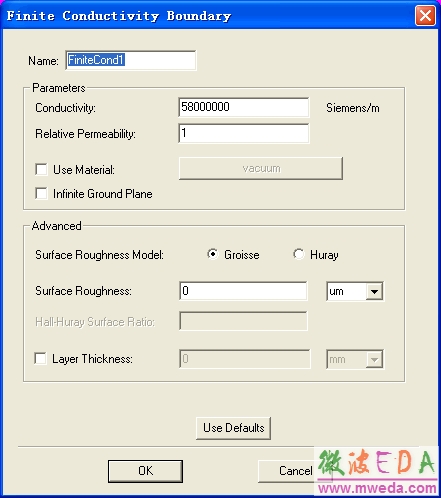

(2)从主菜单栏选择【HFSS】→【Boundaries】→【Assign】→【Finite Conductivity】操作命令,或者在三维模型窗口内单击鼠标右键,从弹出菜单中选择命令【Assign Boundary】→【Finite Conductivity】操作命令,打开图示的有限导体边界条件设置对话框。
(3)在该对话框中,Name栏输入有限导体边界条件的名称,默认名称为FiniteCondn;Parameters栏输入有限导体边界的电导率(Conductivity项)和相对导磁率参数(Relative Permeability项),或者选中Use Material复选框,从材料库中选择非理想导体材料作为有限导体边界的属性参数;Infinite Ground Plane复选框表示是否需要将该理想导体边界设置为无限大地平面边界;Advanced栏可以设置表面的粗糙度和表面厚度;最后单击 按钮,完成有限导体边界条件的设置。
(4)设置完成后,该边界条件名称会自动添加到工程树中的Boundaries节点下。
-
