HFSS理想磁边界条件及其设置操作

        Perfect H是一种理想的磁边界条件，这种边界条件的电场矢量与物体表面相切，磁场矢量与物体表面垂直。需要说明的是，在真实世界中不存在理想磁边界，它只是理论上的约束条件。在HFSS中灵活应用理想磁边界条件，可以实现如下两个重要功能。
        （1）在背景默认的理想导体边界条件上叠加理想磁边界条件，可以模拟开放的自由空间。
        （2）在理想导体边界上叠加理想磁边界将去掉理想导体边界的特性，恢复所选择区域为其原先的材料特性；也就相当于在理想导体表面上开个口，允许电场穿过。例如，使用该功能可以模拟在地平面上开个孔允许同轴馈线进出。
对于理想磁边界叠加到理想导体边界的情况，我们也称之为自然边界条件。
理想磁边界条件的设置操作步骤如下。
        （1）选中需要分配为理想磁边界条件的物体表面。

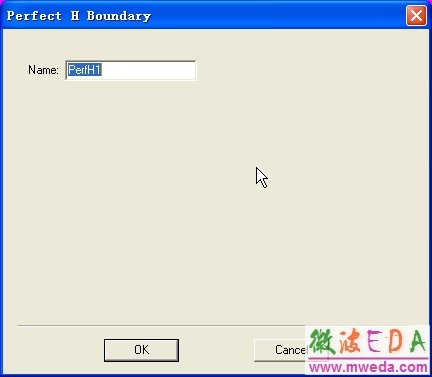

        （2）从主菜单栏选择【HFSS】→【Boundaries】→【Assign】→【Perfect H】操作命令，或者在三维模型窗口内单击鼠标右键，从弹出菜单中选择【Assign Boundary】→【Perfect H】操作命令，打开图示的理想磁边界条件设置对话框。

        （3）在该对话框中，Name栏输入理想磁边界条件的名称，默认名称为PerfHn，然后单击 按钮，完成理想磁边界条件的设置。
        （4）设置完成后，边界条件的名称会自动添加到工程树中的Boundaries节点下。
