CST微波工作室中定义介电常数为复数的材料
文章来源: CST中国 录入: mweda.com

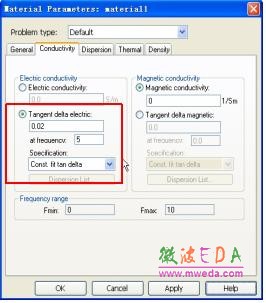

2) 基于一阶Debye 散射模型的定义在Conductivity 选项卡中激活Tangent delta electric,选择Specification Const.fit tan delta,并输入相应损耗角正切。
此时介电常数的实部不再为恒定值:
相应的损耗角正切如下图所示:
相应的ε’’/ε0如下图所示:
3) 已知相应频点对应的损耗角正切
在Conductivity 选项卡中激活Tangent delta electric,选择Specification Dispersion fit tan delta,点击Dispersion List 按钮

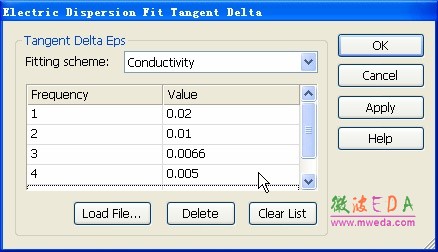

在弹出的相应对话框,输入频点及该频点上的损耗角正切值。这里输入的值符合f(x)=0.02/x 的分布,与电导率恒定比较符合,因此选择拟和方案为 Conductivity
与拟和曲线对应的正切角如下图所示:
与拟和曲线对应的ε’’/ε0如下图所示:
-
