CST微波工作室中定义介电常数为复数的材料

文章来源: CST中国    录入: mweda.com    点击数:

    复介电常数定义：

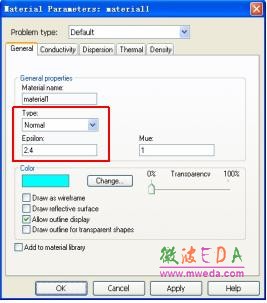

    在CST 中新建一个材料，材料类型设 Normal，在属性Epsilon 中设置介电常数的实部。

    注：CST 中定义的是相对介电常数

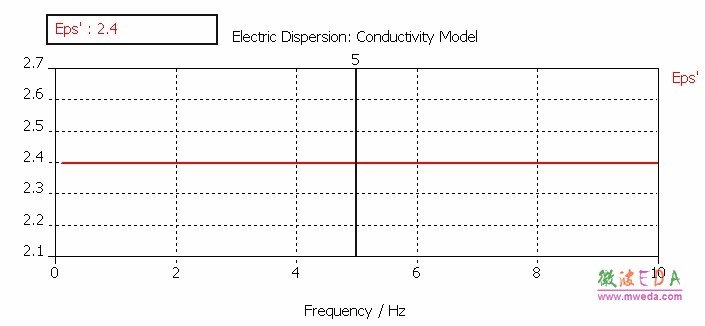

    在导航树1D Results Materials中可以看到材料频谱色散曲线（注：显示中的 Eps’并非介电常数，而是相对介电常数）

    介电常数虚部的定义：

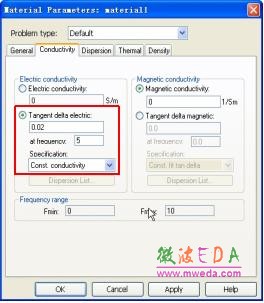

    1) 电导率恒定时的定义在Conductivity 选项卡中激活Tangent delta electric，选择Specification Const.conductivity 并输入相应损耗角正切。

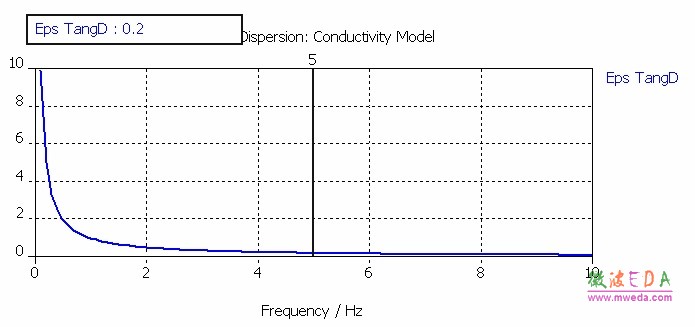

    相应的损耗角正切如下图所示：

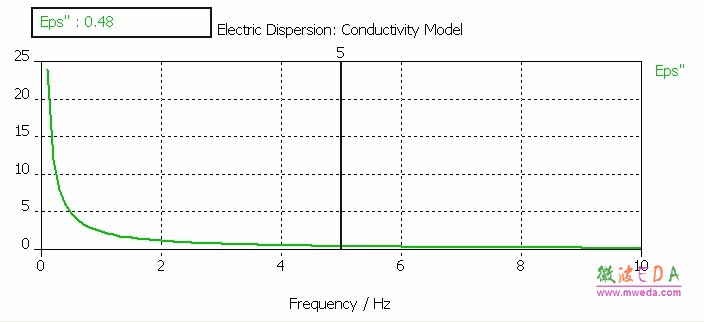

    相应的ε’’/ε0如下图所示：

[1] [2] 下一页
