CST MWS SIW-EBG结构集成的滤波器，能量始终无法耗散，是因为强谐振还是模型问题？
来源：edatop
更新时间：2024-07-09
阅读：

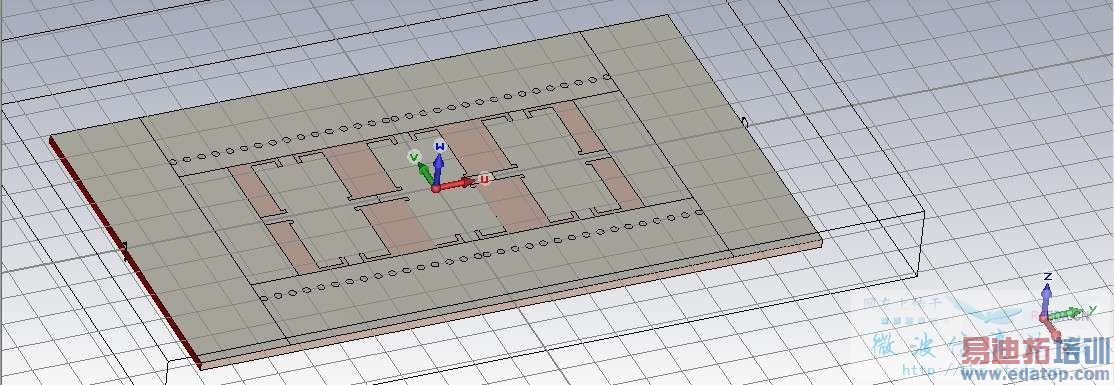

做了一个SIW+EBG结构的滤波器，按文献给出的尺寸仿的（文献中叫做SIW-CPW）
不知道问题出在哪里...有朋友有兴趣帮我看一下么？谢谢。
26
30
简单仿真了下你的模型
1、增加波导端口的面积，就是在Z+方向增加一点，我设置了5mm
2、提高端口模式，这种结构应该不是1模
非常感谢，Z+我没增加我是猜UP表面可能没有场，像波导一样
模式我增加几个看一看，感谢你的帮助
又尝试了一天，还是没结果。。基本放弃了
明天帮你试试吧，用笔记本实在跑不动，我今天Z+加高5mm，能量很快降下来了
、
CST什么时候能够增加一些SIW方面应用的例子啊？感觉SIW仿真起来有很多有困惑的地方，比如说波端口大小的设置
我也觉得是这样，就是缺少这样的例子！
我最近仿真也遇到了能量不收敛的问题！
