CST磁环线圈如何建模啊，新人求助
来源：edatop
更新时间：2024-07-09
阅读：
各位大神，能否告诉我磁环线圈如何建模啊？新人求助

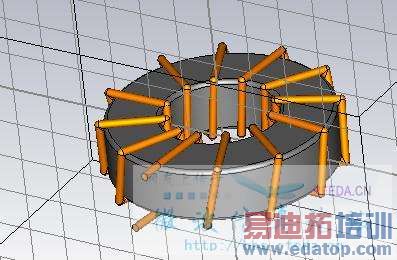

能否建模成在这个样子呢？感觉这方面的资料好少啊
有宏可以直接建立

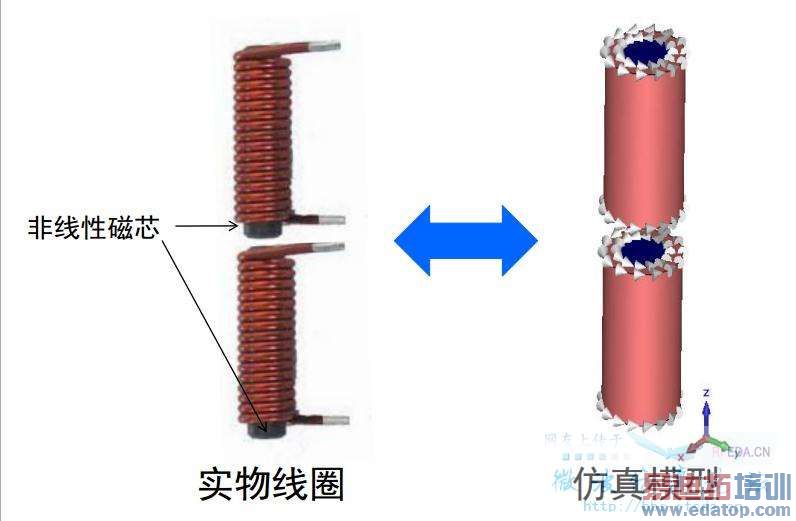

谢谢你的回复。能具体点吗？我尝试过coil，发现建立的模型跟我所需要的不一样。我看有资料电感线圈建立的模型是一个桶型，而不是线圈一匝一匝的，是吗？谢谢
macros里有现成的。很好找。

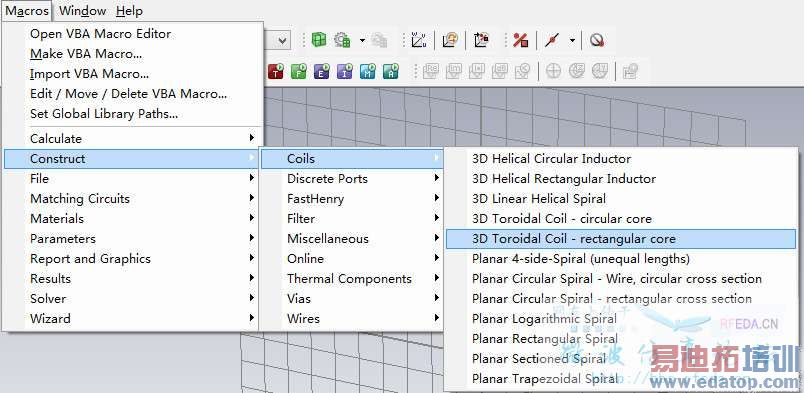

用这个宏：

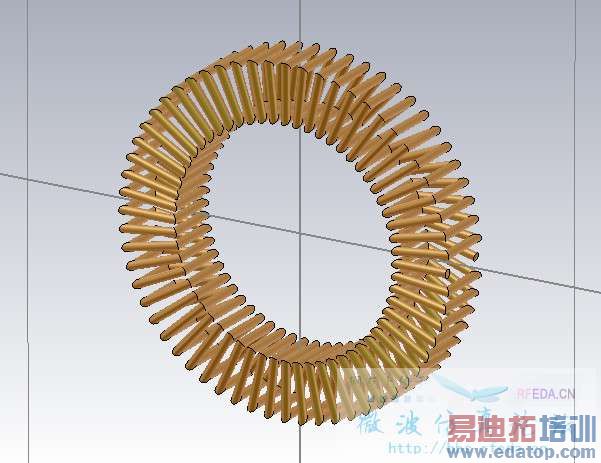

结果如下：

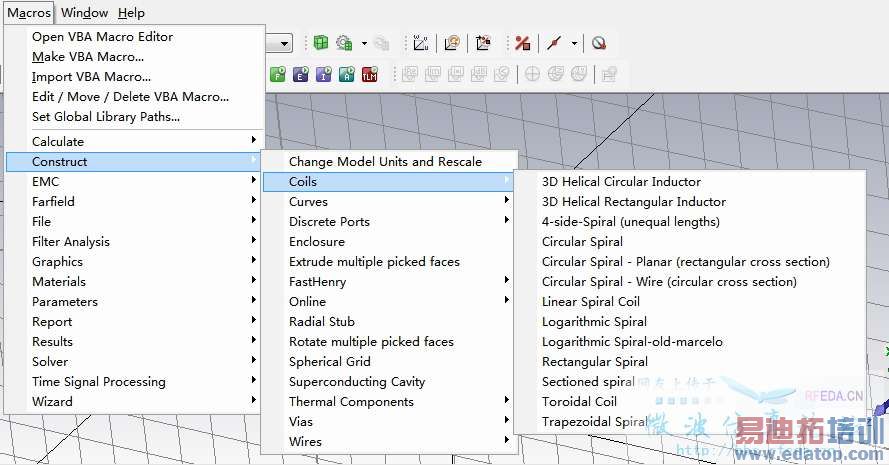

谢谢回复。不过我用的cst2011的宏里面怎么没有这个选项呢？你们用的是什么版本呢？
这是我用笨方法建立的模型，具体就是先确定各点，然后生成3D路径，再做圆截面扫样，这样做是否跟宏建立的一样？

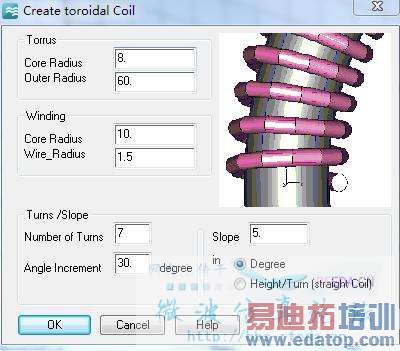

与你们类似的选项里Toroidal Coil只能建立截面为圆形的
我用的CST2012，现在都CST2013了。。。
