CST MWS使用离散端口设置问题

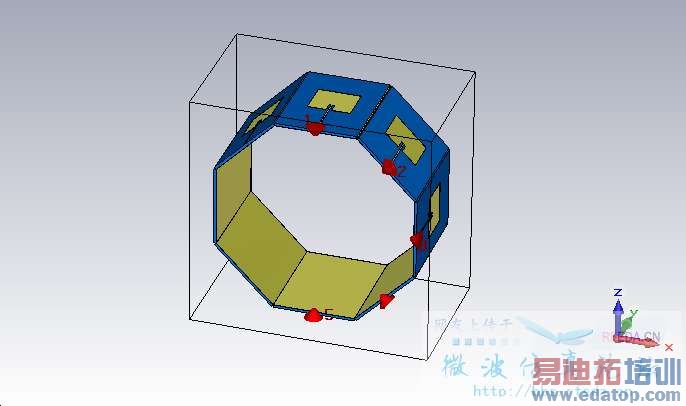

因为CST中的波端口只能和坐标轴垂直、平行，不能斜着建，所以我选择了离散端口，建立的模型如下

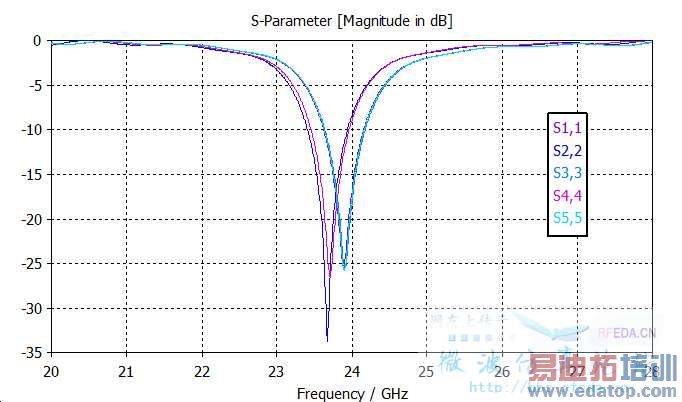

使用了对称面，关于yoz平面对称，所以只建了一半的端口，选择时域求解器，多个端口同时激励（all ports），但是跑出来的结果中，S11不是重合的


按理说，每个端口单独计算，S参数是一模一样的，但是，1、3、5端口的S参数重合，2、4端口的S参数重合，很奇怪
另外，单独看每个端口的方向图也不同

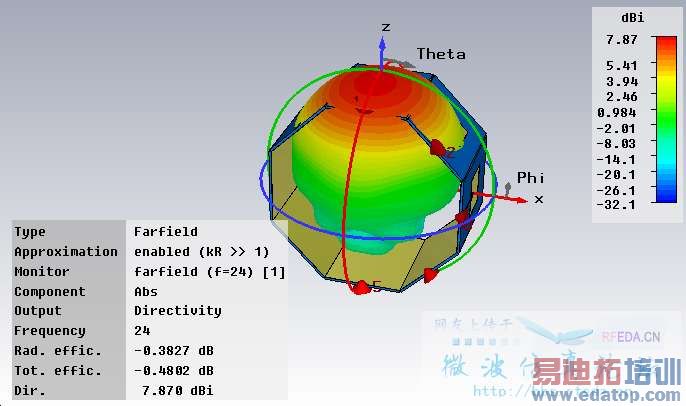

1号端口单独的方向图

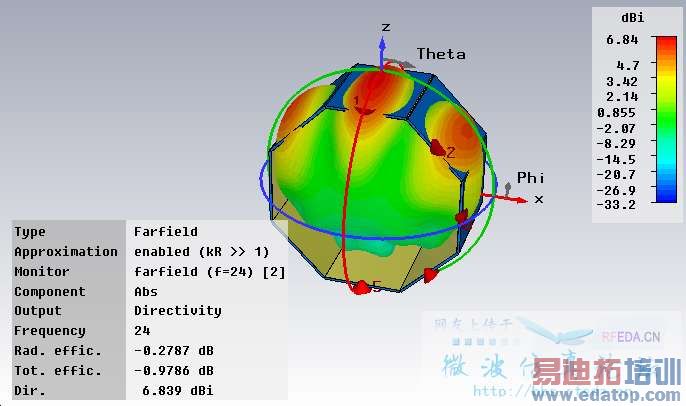

2号端口单独的方向图

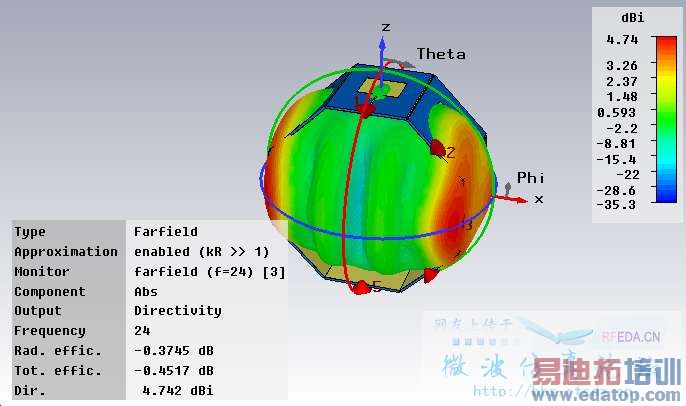

3号端口单独的方向图


另外，4号端口和2号端口的方向图类似，5号端口和1号端口的方向图类似
为什么会出现这样的情况，为什么单独看每个端口的方向图都不一样？难道是因为端口是斜着的？
附上模型
4



想下载下来看看 还需要rf币 FT

建议取消对称面试试看

我觉得不是对称面的问题

鉴定是对称面设置问题，楼主赔我一rf币  端口2单独激励情况

纳尼，我一开始就是没设对称面跑出来也不好啊……………………

请问你是只跑了一个端口还是全部跑了，8条S参数（S11,S22,S33,S44,S55,S66,S77,S88）的曲线重合吗

这根本就不是对称面的问题，完全是因为网格的问题

楼主可以观察下1、3、5端口都是垂直或平行坐标轴，也就是垂直或平行于网格边缘，而2、4都是倾斜的

如果非要仿真成一样的，建议楼主加密网格试试

不设置对称面的话确实跑出来的效果比设置对称面要好点，至少单独看每个面的方向图是对的，只是八条S参数不完全重合，和之前说的一样，网格设置的也有问题，我待会儿加密网格看看有没有影响
