CST MWS仿真的S参数问题请教各位前辈

对着文献仿真了一个天线，可是结果确和人家差距很远，小弟实在想不通究竟是什么原因，错在哪里
尤其是S参数的仿真结果在0GHz的时候不是0db，不知道是为什么，还想请教各位前辈能帮帮小弟解答一下

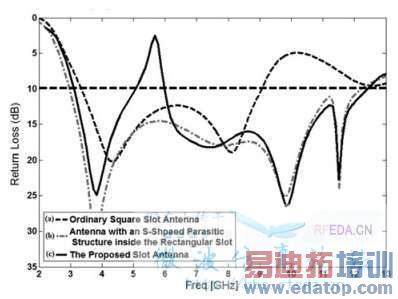

这是文章中的结果应该是a曲线的结果

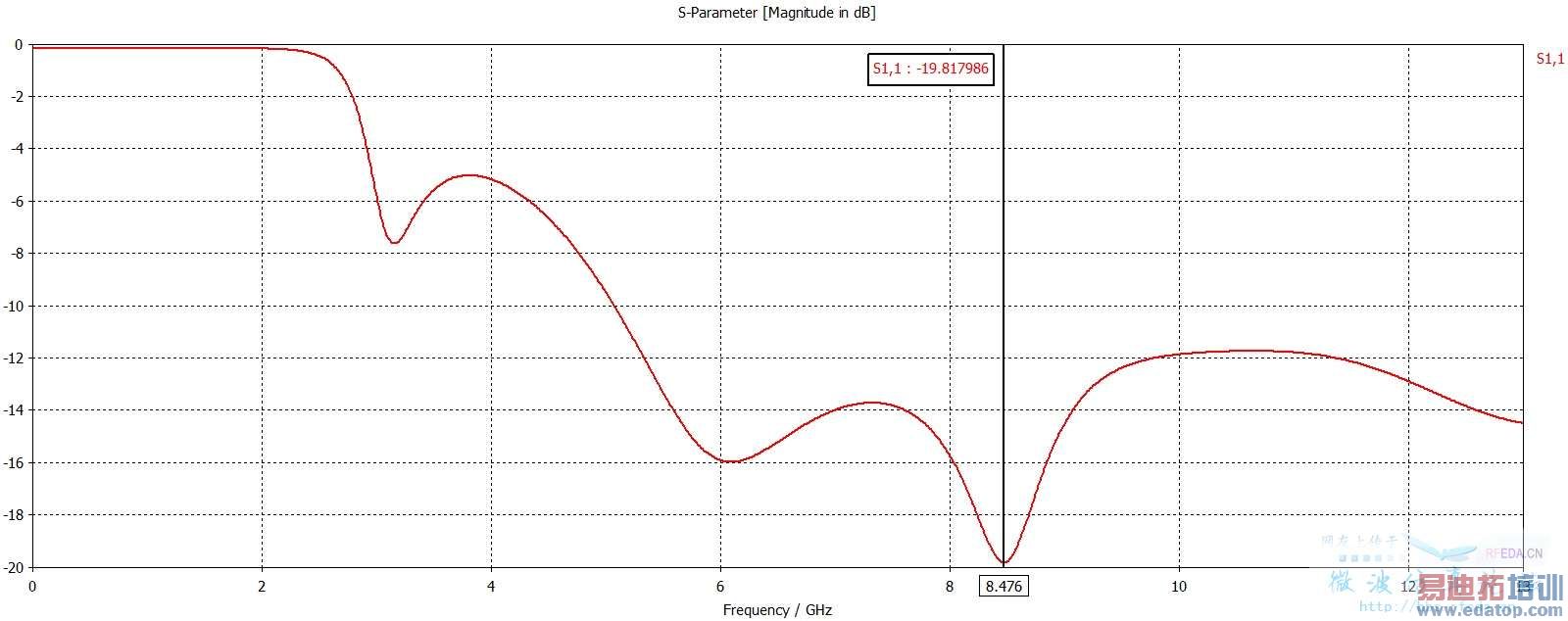

但是我仿出来的确是这个样子很奇怪不知道是为什么


我上传了仿真的模型和结果，还有那篇文献，还请各位前辈能帮助我

如果明天还没有人回你的话，我帮你看看。

你会失望的

我看了你的模型和文献，你用的cst是哪个版本？我打开之后怎么和论文中的天线模型都不一样？

你的文件夹中怎么那么多文件，好像不是CST里面的文件啊

是06版本的cst啊，我只是仿了论文里面最基础的那个天线，后面改进的还没有仿，可是最基础的都不一样

cst2006保存出来的。。。

使用file-archive as，再打包上传试试

打开mod文件应该就可以了

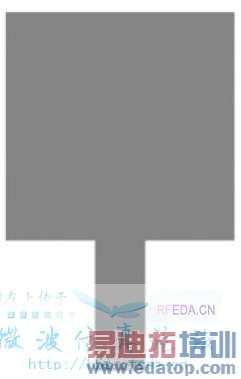

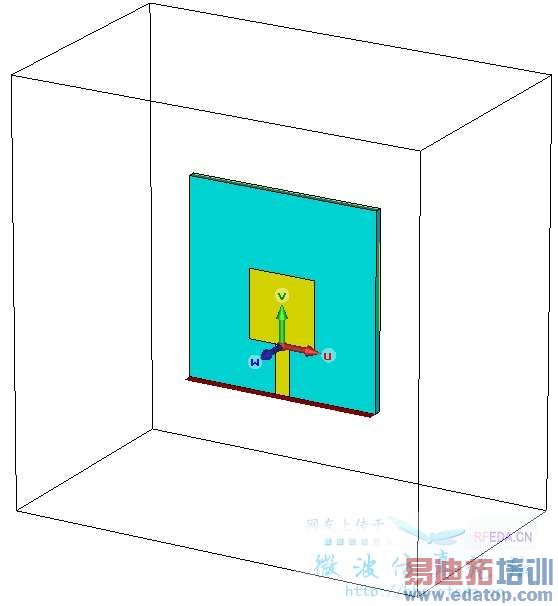

文献中的模型：



看了看尺寸，除了feedline是4毫米而不是5毫米以外，其它的参数都正确。

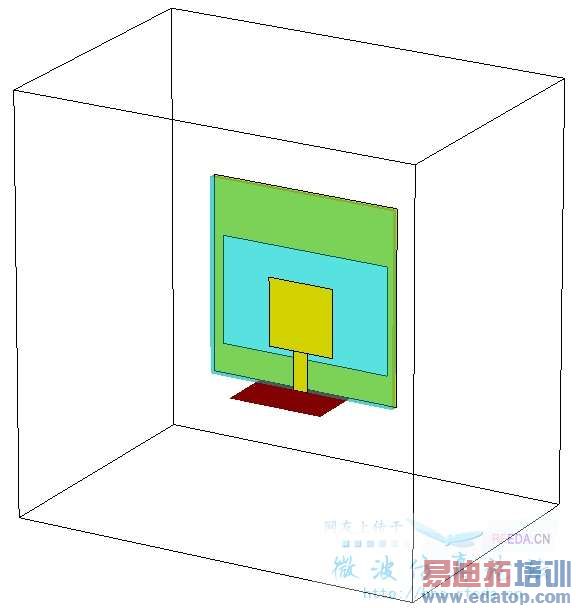

对仿真参数做一些调整：波导端口调整一下大小，添加electric shielding，global mesh properties保持不变10、10、50，取消metal edge refinement factor，设置YZ对称面。此时的模型：

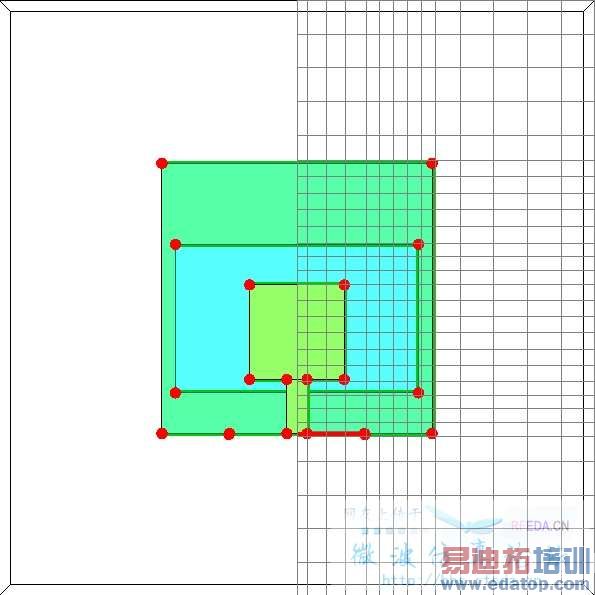

网格视图：

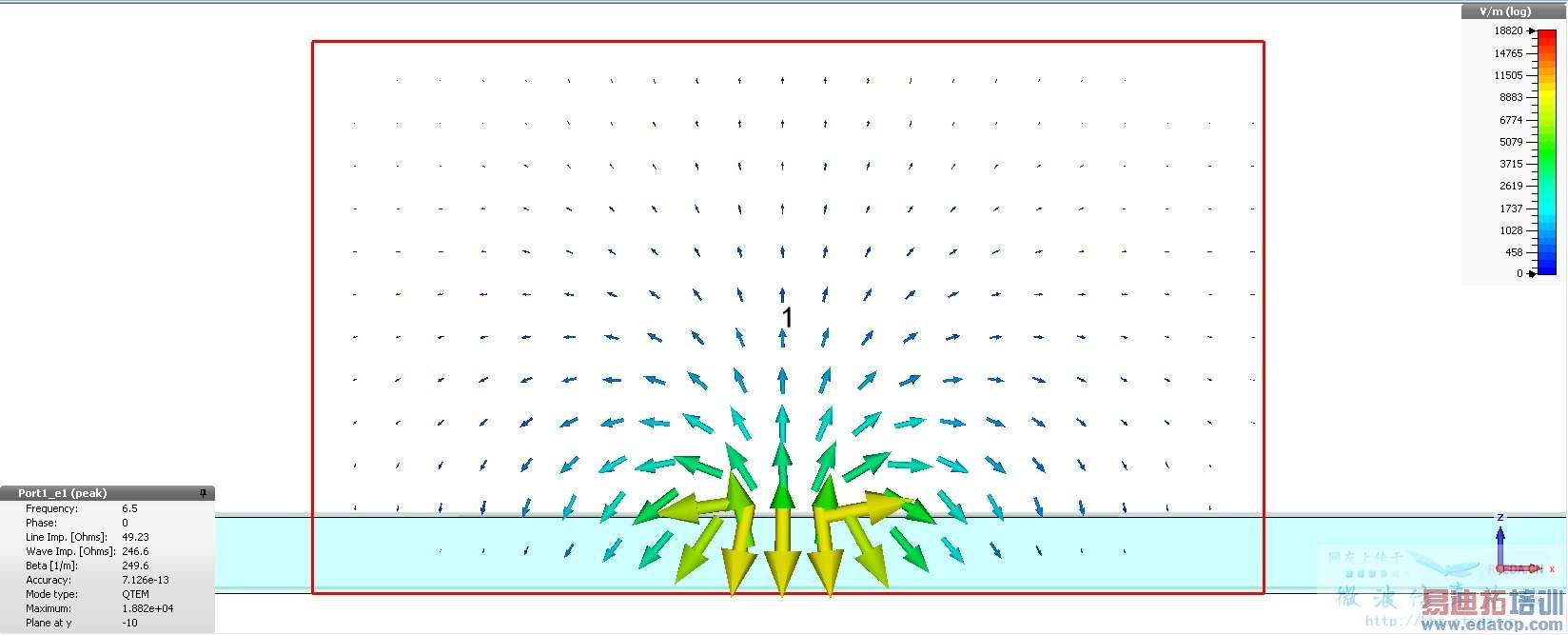

在time domain solver中先做mode calculation：

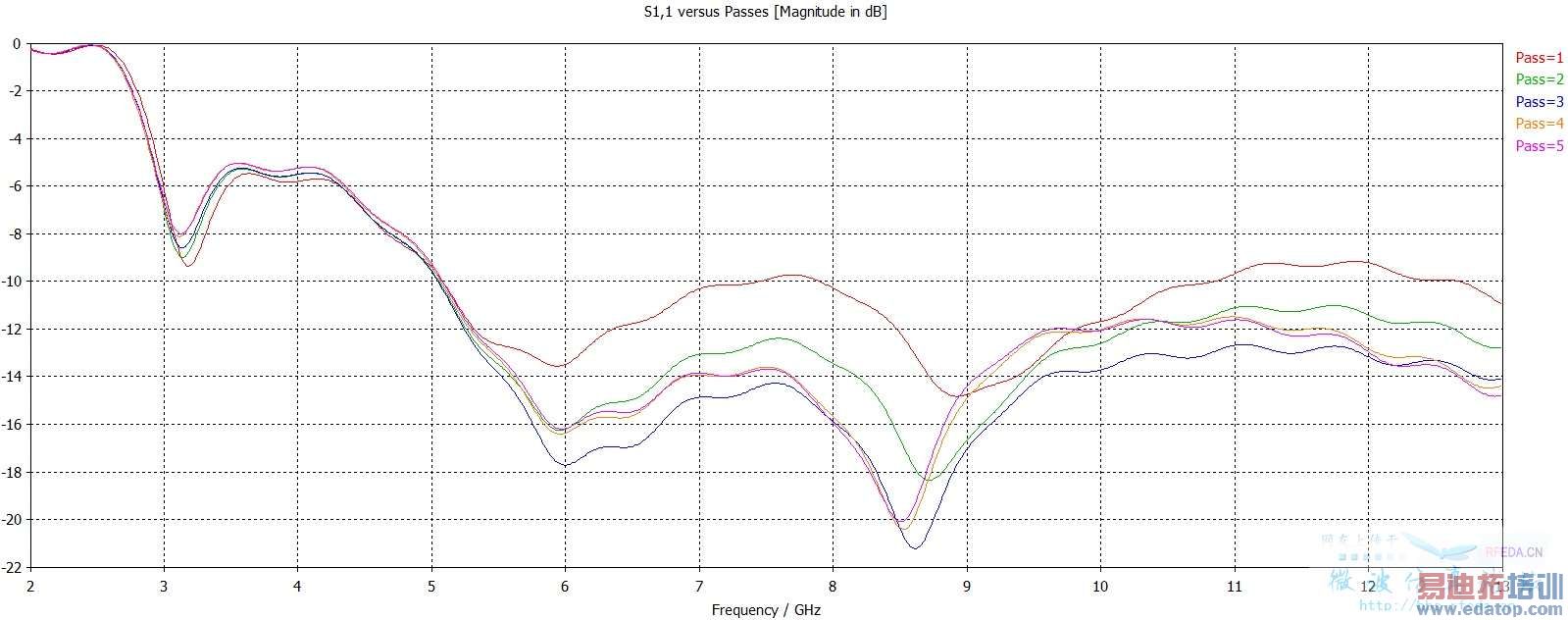

Line impedance是49.23欧姆，激活time domain solver的adaptive mesh refinement，得到的S11变化情况：

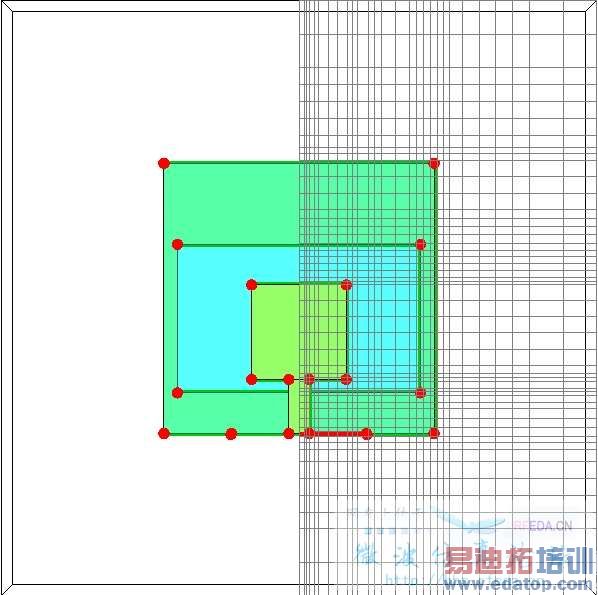

Pass 5就已经达到默认的优化指标，此时的网格视图：

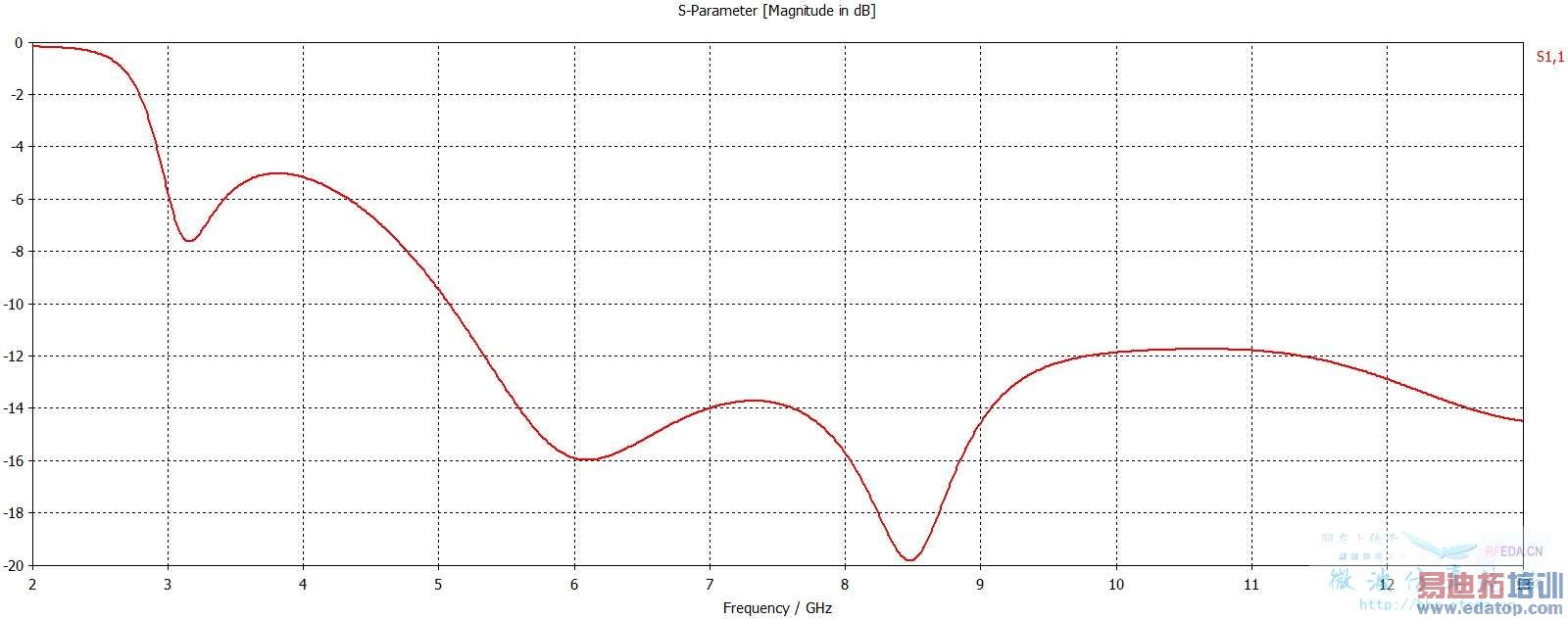

可以看到优化的区域。在Time domain solver中设置accuracy为-80 dB，得到的S11：



显示为0-13 GHz范围：



低频部分为0 dB，楼主之前的原因估计是没有给waveguide port添加electric shielding。
楼主的模型得到的S11就是这样，和文献中的类似但不完全一致。楼主要么画复杂的天线模型看看能不能对应上，或者试着问问伊朗作者们看他们有什么建议。
