集总元件如何作为端口？

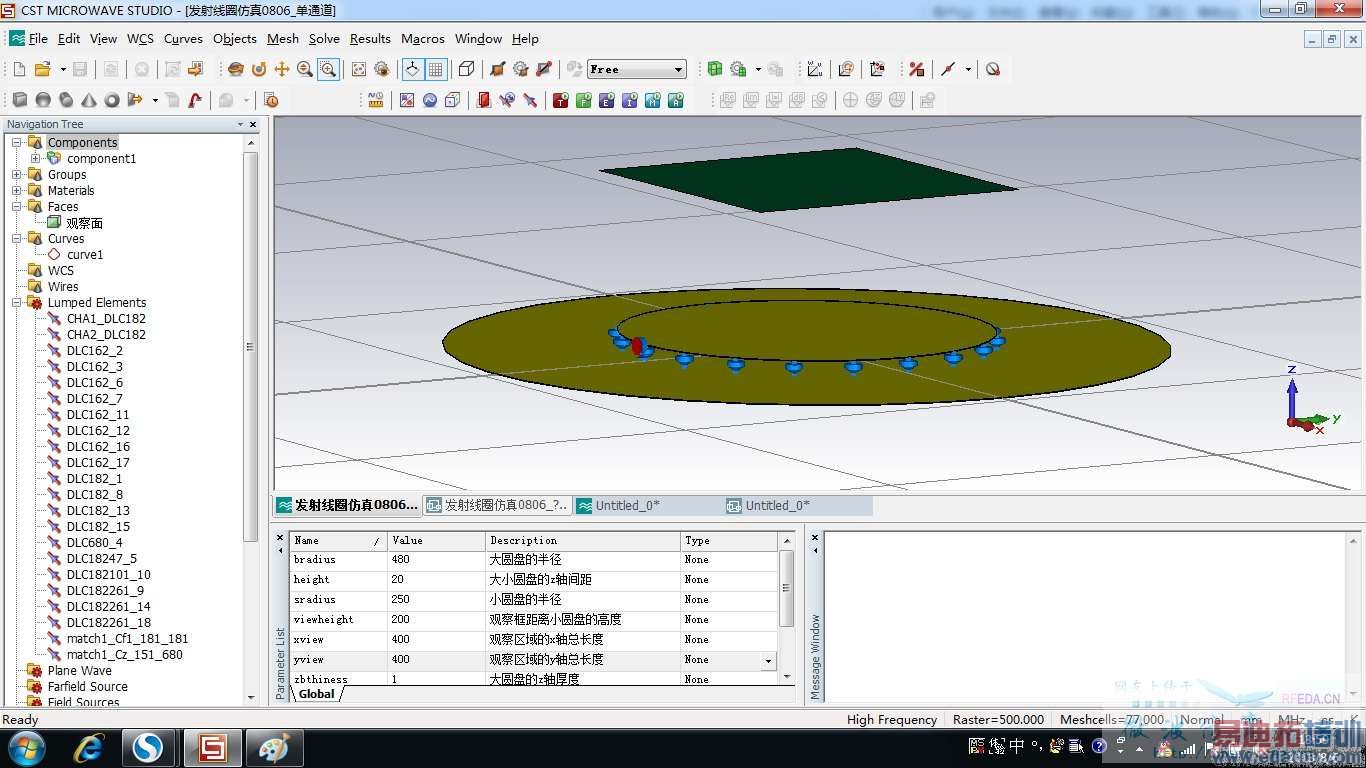

1 如图,我建立了一个模型,线圈,欲观察线圈上方的磁场幅值分布情况,蓝色的是一个观察面.(后处理不知道对不对,请高手帮忙检查).
2 中间的淡蓝色lumped elements 是地板和线圈的连接电容
3 建立了一个discrete port, 与port连接的几个电容是调频和阻抗匹配网路
问题: 1 作为有LUMPED elements作为匹配网络仿真时,要如何正确设置端口呢
2 模型中加入lumped elements,有别的方法没有? HFSS中就是设置体积,然后加RLC边界条件.
对不起,附件重复了....一样的,下载一个就可以了.
支持一下自己
@hefang ,支持我一下吧，我只能用HFSS了，
看了你的模型，你可以直接画个端口，在DS中加入匹配的电感、电容
您的意思是把匹配的部分去掉, 然后再DS中加入匹配??DS的频率不是比较低吗?这个是12M多
难道您指的是用SAM技术?
我去试试,您能具体提示一点吗?
不是SAM，你在MWS中设置了端口，在DS中就能看到相应的引脚，连上匹配的电感、电容就可以了
我帮你弄了个小例子：

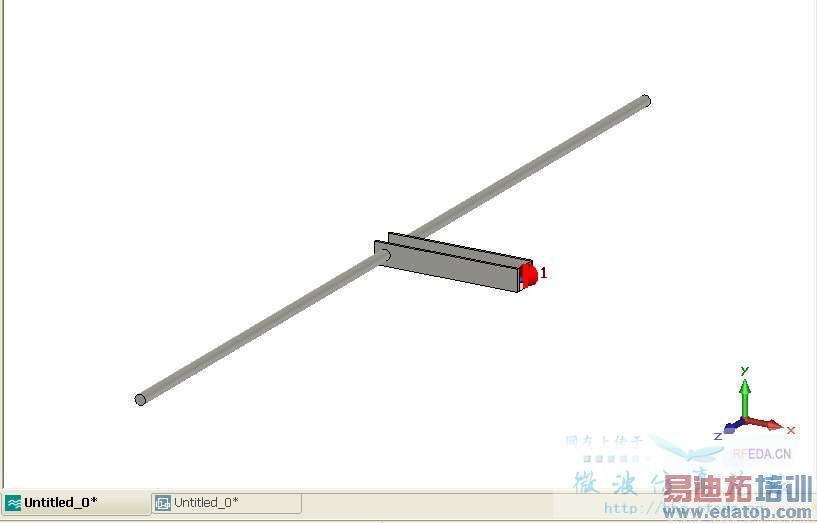

天线如下(谐振点0.8GHz)：

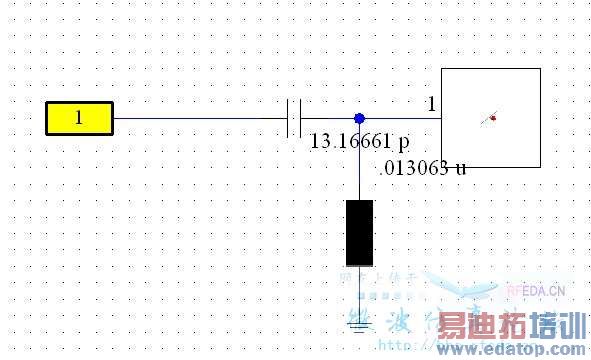

在DS里面加入匹配电路：
让天线谐振在其他频点
