怎么看E面和H面
来源：edatop
更新时间：2024-09-24
阅读：

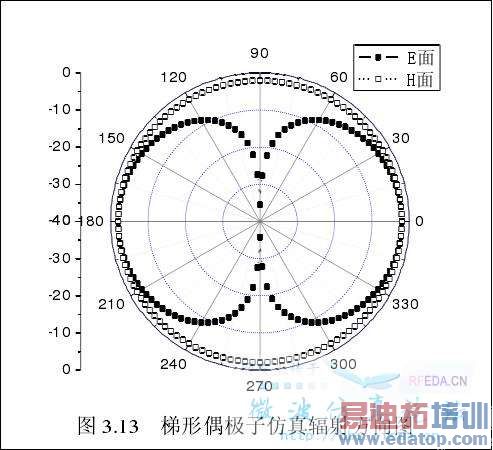

前面发过怎么看YZ平面的问题,承蒙高手指导,但设置后还是看不到.现在把照片附上,大家帮我看下,怎样得到下面这个图
沒有看到你PO的照片你是否要再重新PO一次
没看到图片啊E面 和H面要说宽窄边
首先你要自己搞清楚那个面是E面，那个是H面。一般是phi等于0和90时对应E面和H面
如果想要把E，H面放一个图里面，phi就要选0和90两个值
首先自己要知道哪个面是e 哪个面是h
之后再选择画哪个面
举个例子 贴片天线半波长那个边平行 且和贴片垂直的那个面是e面
h面：theta0-360，phi=90e面：phi=0
看到了，多谢各位！
这种情况应该是辐射边和y轴平行吧
