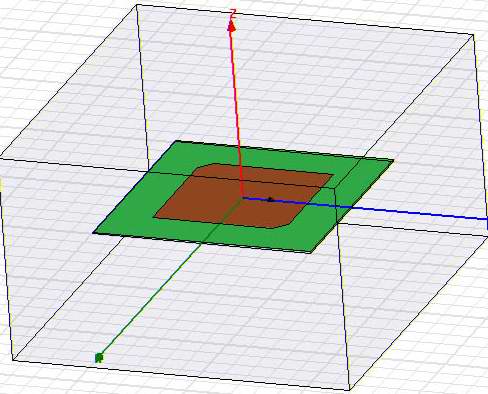

这是一种采用同轴线馈电的圆极化微带天线
切角实现圆极化
设计目标!(具体参数可能不精确，望大家谅解)主要讲解HFSS操作步骤!
GPS微带天线:介质板:厚度:2mm,介电常数:2.2,大小:100mm*100mm
工作频率:1.59GHz,圆极化(左旋还是右旋这里不讲了哈),天线辐射在上半平面覆盖!
50欧同轴线馈电,
1、计算参数
首先根据经验公式计算出天线的基本参数，便于下一步建立模型。

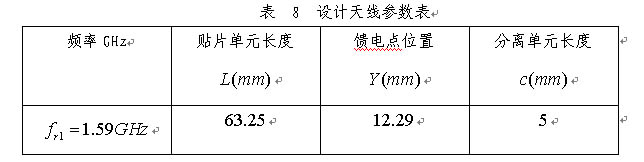

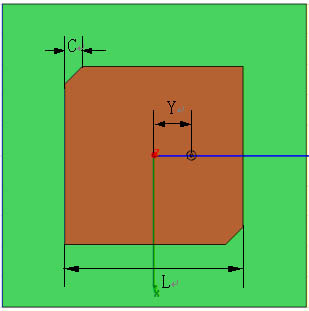

贴片单元长度、宽度（正方形贴片长宽相等）、馈电点位置，分离单元长度.下表是经HFSS分析后选择的一组参数：
2、建立模型

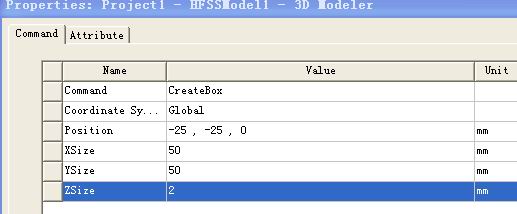

首先画出基板50mm*50mm*2mm 的基板
起名为substrate

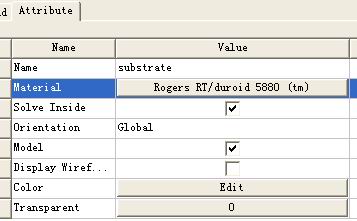

介电常数设置为如图2.2的，可以调整color颜色和transparent透明度便于观察

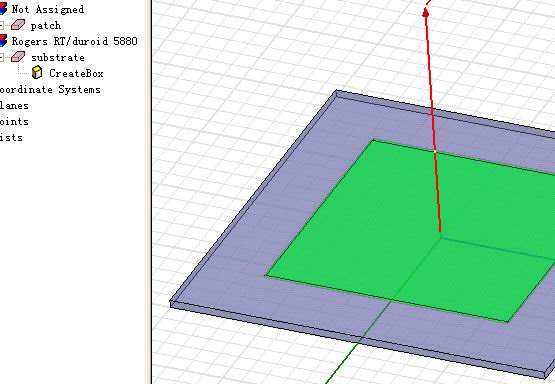

按Ctrl+D可以快速的使模型全可见！按住Ctrl+Alt键，拖动鼠标可以使3D模型自由旋转
