同理，我们画贴片：
1、在基板上画出边长65mm（假设用公式算出的是这么多）的正方形
2、起名为patch,颜色选绿色，透明度设为0。5
画切角是比较麻烦的
1、用画线条工具，画三线段，坐标分别是0.5.0, 5.0.0, 0.0.0
2、移动三角形，选中polyline1,选菜旦里edit\Arrange\move,先确定坐标原点或任一点为基准点，将三角形移动到左上角和贴片边沿齐平。

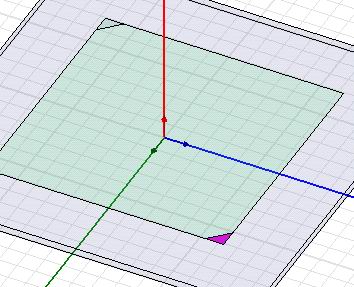

3、复制三角形，选中polyline1,选菜单里edit\arrange\duplicate\around axis,相对坐标轴复制，角度换成180，然后在右下角就出现了相对称的另一个三角形。
4、从patch上切掉对角上的分离单元polyline1和polyline1_1:

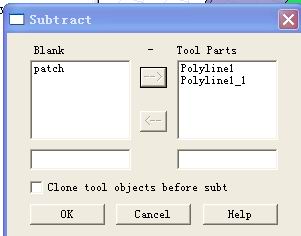

选中patch、polyline1和polyline1_1，选菜单里3D modeler\Boolean\Subtract
把polyline1和polyline1_1从patch上切掉最后剩下

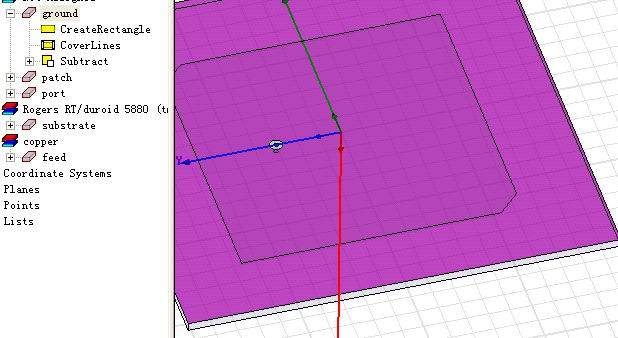

先在介质板底面画一个100mm*100mm的正方形作为导电地板。起名为 ground
下面就是画馈源了：我们采用同轴线馈电，有两种建模方法：
1、在馈电点画一0.5mm的铜柱代表同轴线内导体，起名为feed
2、在介质板底面馈电点处画一1.5mm的圆，起名为port
3、复制port为port1,复制feed为feed1
4、复选port和feed1，执行菜单里3D Modeler\Boolean\Subtract，使port成为一个内径0.5mm外径1.5mm的圆环
5、复选ground和port1,执行菜单里3D Modeler\Boolean\Subtract，在ground上去掉半径为1.5mm的圆
port最后是这样的
画辐射吸收场区：画一个box，大约是离天线四分之波长。
由于天线是强辐射器件，故设定吸收边界条件为ABC（Asymptote Boundary Condition 渐进边界条件）时为 ，而不是 ，这样会提高计算精度，但同时计算时间喝内存需求也大大增加
