图6： 基频电路频域结果实例(a) 不同增益状态的扫频响应；

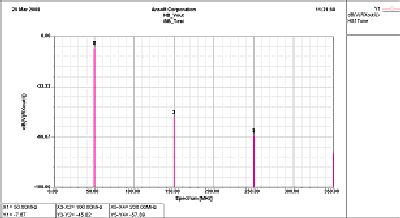

图6： 基频电路频域结果实例(b) 谐波平衡模拟报告的谐波失真；

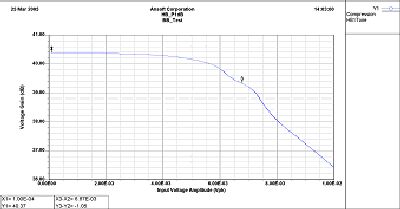

图6： 基频电路频域结果实例(c) 谐波平衡计算的增益压缩图。
图7a和7b为同一电路典型的时域仿真结果，包括复杂OFDM输入波形以及单个UWB讯框的I/Q通道输出响应。单个制程设计套件(联电的0.13um制程)以及相应的设计环境能够使设计者根据自己的需要选择想要的仿真算法。

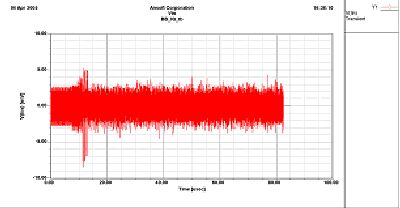

图7：基频电路的时域结果实例 (a) 使用PWL源的OFDM数字调变输入波形；

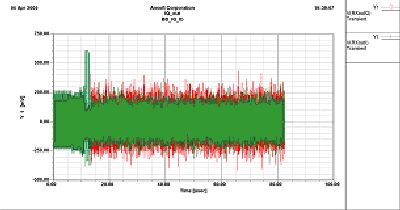

图7：基频电路的时域结果实例 (b) Nexxim预测的I与Q输出。
