Ansoft Nexxim 简化UWB RFIC设计流程

设计流程解决方案

设计过程从系统设计与行为级建模测试平台开发开始。常用的建模方法包括使用Matlab、高级语言(如C语言)或者硬件描述语言(HDL)(如Verilog-A或VHDL-AMS)，以及专门的系统仿真工具。

图3描述了一个超宽带IC参考设计的行为模块结构图，这个IC参考设计是由Ansoft公司和联电合作开发的。

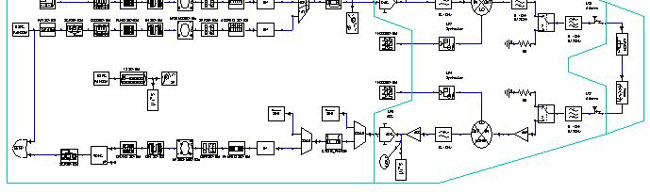

图3：用于早期系统级折衷研究的UWB无线电全收发器行为模型。电路包含所有基频DSP和讯号调节电路、无线电路和多径衰落无线信道模型。

这个系统包括基频数字讯号处理(DSP)、数据转换器、无线发射器和接收器以及无线通道。然后开发出电路模块规范来定义性能指针。

Ansoft公司的Designer工具用来对这种UMB无线电进行行为建模。它提供全面的无线电模块模型，如混频器、滤波器、放大器、无线信道模型以及天线和DSP、混合讯号模块(如快速傅立叶变换FFT)、数据转换器、符号映像器、随机码讯号源和检波器。

与Matlab模型的协同仿真和使用标准C编程的用户定义模块解决了特定的基频讯号处理问题，包括数据扰码、卷积编码、讯号打孔、符号映像以及OFDM符号产生。

设计流程的下一步是使用理想化的互连结构和代工设计工具套件(foundry design kit)中的组件模型进行电路设计。Nexxim仿真器可以和Cadence的RFIC设计流程完全整合在一起。

图4显示了它已经紧密地与Cadence ADE整合并直接包含在其选单结构内。

图4：Ansoft Nexxim电路仿真器被完全整合到Cadence的ADE中。

Nexxim能够在一个仿真器中实现瞬态和谐波平衡，这可以从下面的例子中明显地看出。

图5是UWB接收器模拟基频的原理图，包括基频滤波器和用于自动增益控制(AGC)的可变增益放大器。

图5：UWB接收器模拟基频包括基频滤波器和可变增益AGC放大器。
