某工业产品电源接口磁珠烧毁案例
来源：EMC容冠电磁
更新时间：2024-07-21
阅读：
01 问题描述
某工业产品，现场运行两月后出现损坏，经分析电源磁珠接口有明显的烧毁痕迹，但是前级的保险、TVS、后级的电源芯片都没有损坏。
备注：产品的供电24V/0.3A，磁珠的选型为1200Ω/1A。从选型的规格降额上没有问题。
02 原因分析
由于保险、TVS、电源芯片都没有损坏，可以排除过流问题。结合客户的现场应用，产品使用DC24V供电，DC24V同时挂载了50多个交流接触器，用于过程控制，接触器的动作频率约1次/S。经过现场工程师的示波器测试，现场捕捉到非常高的脉冲干扰。

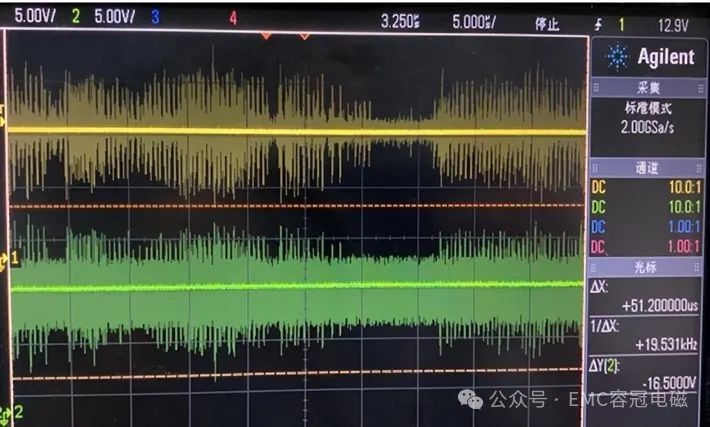

脉冲干扰
在电源端口处最高可以测试到DC57V/60MHz左右的脉冲干扰。断开接触器后，该干扰消失，说明干扰是由接触器导致。磁珠处于长期强干扰的情况下会一直处于能耗状态，将高频干扰转换为热能消耗，如果产品处于高温场景，则温度会叠加，当发热大于散热的情况下，磁珠会不断温升，最终后果就是过热烧毁。
03 解决措施

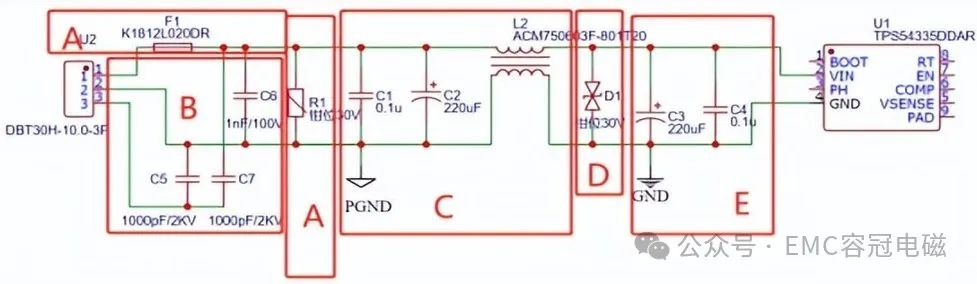

采用压敏电阻+共模电感+电容+TVS的滤波模式。
压敏电阻置于最前端，因为其通流容量较大，但压敏的响应时间us级，TVS的响应时间nS级别，因此需要在MOV和TVS之间增加共模电感，共模电感和前后端的电容构成退耦电路，可以将较高的尖峰脉冲削平。继续使用TVS降低残压，后级需要防护的电源芯片还有去耦电容。
01 实验结果

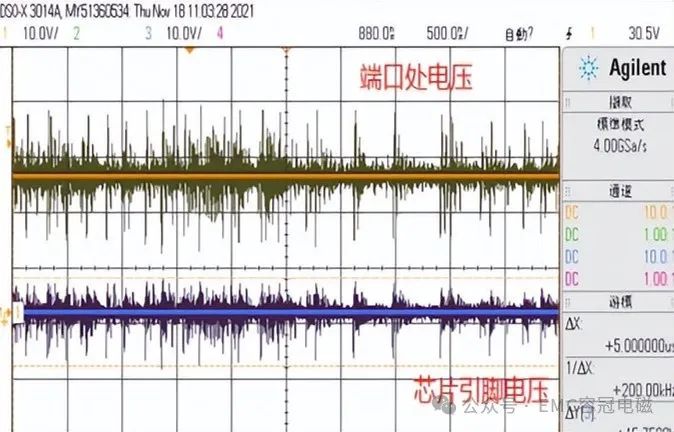

经过防护和去耦以后可以大幅度降低脉冲干扰。
整改后大幅降低脉冲干扰
