影响磁环滤波效果的因素

01、绕线的匝数

一般磁环的规格书上面都会给出匝数的频率阻抗曲线，如下图所示：

图1：匝数的频率阻抗曲线

由图可知，相同磁环不同绕线匝数时阻抗差异非常大，如果磁环规格书没有给出曲线，也可以通过下面的公式简单计算：

其中N为绕线的匝数，µr是磁环的磁导率，µ0是初始磁导率，A是磁环的截面积，r是外圈到中心的半径。

02、磁导率

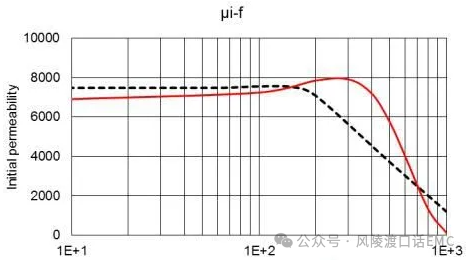

图2：磁导率频率曲线

【注意要点】：选择磁环时应根据需要抑制的噪声干扰频点，选择对应磁导率比较高。

03、居里温度曲线

图3：磁环居里温度曲线

居里温度是让磁环内部的磁畴解体的温度，从上图可以看出磁导率随着温度的升高而逐渐达到一个高点，当温度再升高时磁导率开始急剧下降，下降到磁导率变为1时，磁环便没有磁性，不同的磁环居里温度点不同，尤其使用在高温环境下的磁环，更要关注居里温度影响，保证磁环良好的滤波性能。

04、通流大小

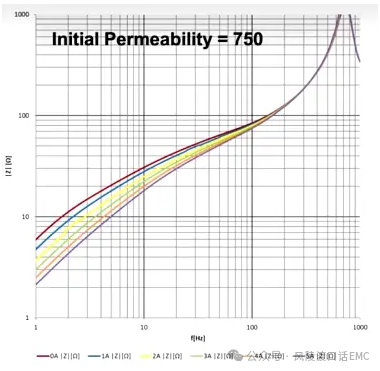

图4：电流频率阻抗曲线

磁环内部磁畴的分布情况，当磁环没有磁场时磁畴的分布是一个无序的状态，而施加磁场时磁畴变成一个有序的状态，那么电流增大时磁场强度也随之增强，这样磁畴的排列更加的紧凑，有序的磁畴更加的多，通过的磁感线就变得越密集，磁环阻抗就随之增大。

05、气隙

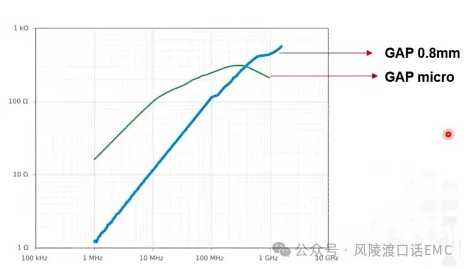

图5：频率特性阻抗曲线

由图可以看出夹扣式磁环随着频率的不断增加阻抗接近直线上升的趋势，到达1GHz以上阻抗还是增大状态，而Micro扁平磁环随着频率的增加会达到一个最高点，频率再增加时阻抗会下降，尤其是1GHz以上频率，因此要抑制高频噪声可以选夹扣式的磁环。
