为什么传导骚扰测试去掉接地线结果会变好？

传导骚扰测试去掉接地线结果会变好吗?

问：传导骚扰测试时，去掉地线一般可以验证是不是共模干扰，但是去掉地线后，一般好像效果都变得很好，这是为什么？为什么去掉地线后传导骚扰测试结果会变好？

答：

传导骚扰测试时，地线主要影响的是共模干扰，且对金属外壳的产品影响最为显著。

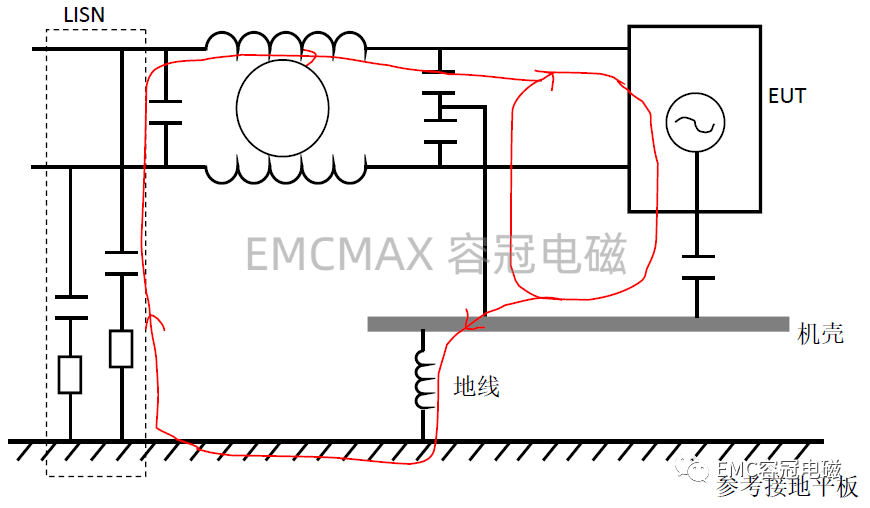

如图1所示为产品接地，EUT产生的共模干扰如图中的红线所示，大部分共模干扰将从电源接口滤波电路的Y电容返回源头，但是，由于产品接地，仍旧将有一部分共模干扰从地线进入LISN，因为电磁干扰主要是共模引起，所以被LISN接收的共模电流形成共模干扰。

图1   产品接地共模干扰原理

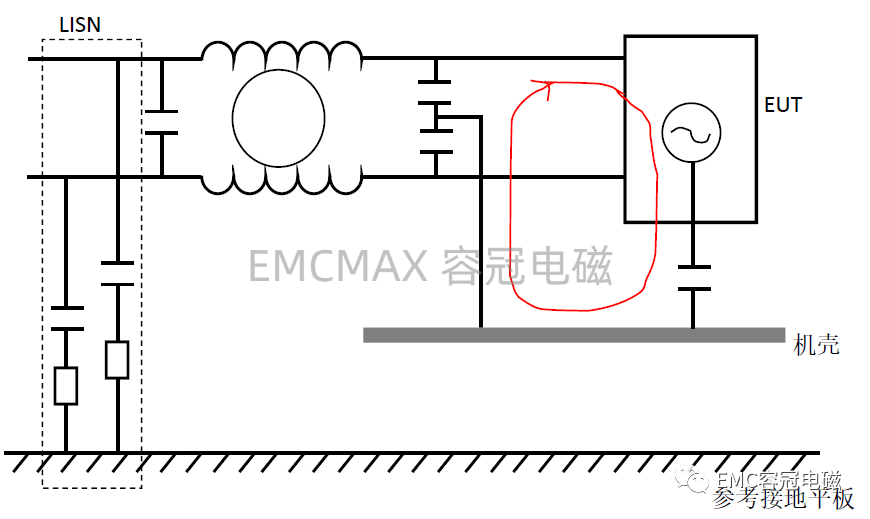

图2为去掉地线，此时EUT与PE断开，机壳与参考接地平板之间存在分布电容，但很小很小，基本可以忽略，因此断开了共模电流流入LISN的途径，此时共模电流将通过Y电容回到源头，所以测试结果会变好。

图2   产品不接地共模干扰原理

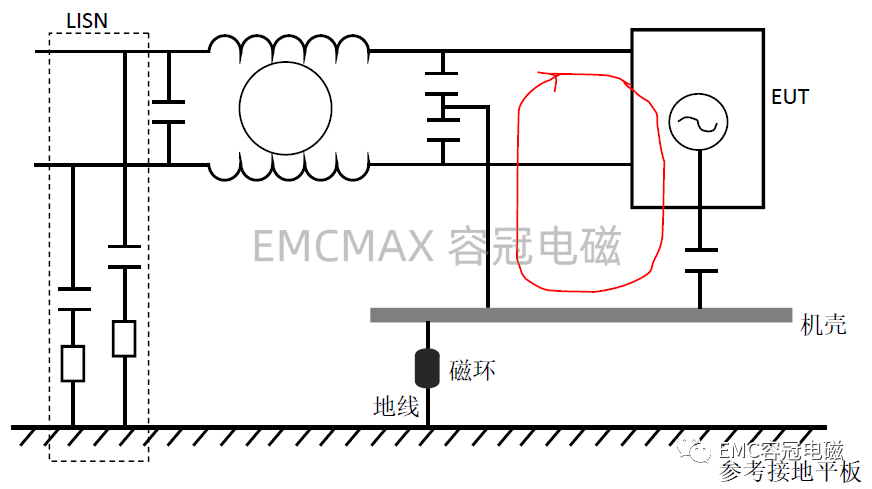

有时在传导骚扰整改时，有的工程师会在地线上加磁环（见图3），同样测试结果会变好，道理和图2是类似的，地线上加了磁环，相当于接地阻抗增大，极端情况就是不接地，此时流经地线的共模电流同样将减小，那么流入LISN的共模电流减小，势必将改善传导骚扰测试的结果，但是，这种方法由于在地线上套磁环，有的产品可能不允许，比如防雷等等，所以这种方法不可取。

图3   产品地线加磁环共模干扰原理
