一文了解：双向触发二极管的基本特性及万用表检测方法
1 外形与符号
双向触发二极管简称双向二极管，它在电路中可以双向导通。双向触发二极管的实物外形和电路符号如图1所示。
图1 双向触发二极管
2 基本性质
普通二极管有单向导电性，而双向触发二极管具有双向导电性，但它的导通电压通常比较高。下面通过图2 所示电路来说明双向触发二极管性质。
图2 双向触发二极管的性质说明
双向触发二极管的性质说明
•两端加正向电压时

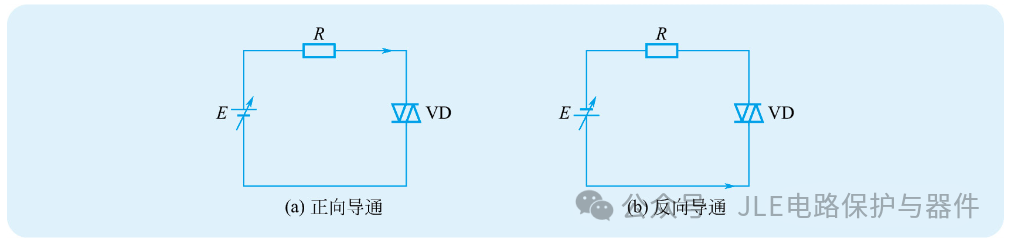

在图2（a）电路中，将双向触发二极管VD与可调电源E连接起来。当电源电压较低时，VD并不能导通，随着电源电压的逐渐调高，当调到某一值时（如30V），VD马上导通，有从上往下的电流流过双向触发二极管。
•两端加反向电压时
在图2（b）电路中，将电源的极性调换后再与双向触发二极管VD连接起来。当电源电压较低时，VD不能导通，随着电源电压的逐渐调高，当调到某一值时（如30V），VD 马上导通，有从下向上的电流流过双向触发二极管。综上所述，不管加正向电压还是反向电压，只要电压达到一定值，双向触发二极管就能导通。
综上所述，不管加正向电压还是反向电压，只要电压达到一定值，双向触发二极管就能导通。
3 特性曲线

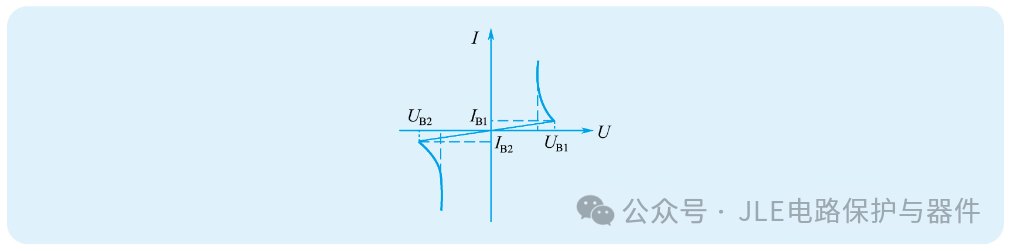

双向触发二极管的性质可用图3所示的曲线来表示，坐标中的横轴表示双向触发二极管两端的电压，纵坐标表示流过双向触发二极管的电流。
图3 双向触发二极管的特性曲线
从图3可以看出，当触发二极管两端加正向电压时，如果两端电压低于UB1电压，流过的电流很小，双向触发二极管不能导通，一旦两端的正向电压达到UB1（称为触发电压），马上导通，有很大的电流流过双向触发二极管，同时双向触发二极管两端的电压会下降（低于UB1）。
同样，当触发二极管两端加反向电压时，在两端电压低于UB2电压时也不能导通，只有两端的正向电压达到UB2时才能导通，导通后的双向触发二极管两端的电压会下降（低于UB2）。
从图中还可以看出，双向触发二极管正、反向特性相同，具有对称性，故双向触发二极管极性没有正、负之分。
双向触发二极管的触发电压较高，30V左右最为常见，双向触发二极管的触发电压一般有20～60V、100～150V和200～250V三个等级。
4 检测
双向触发二极管的检测包括好坏检测和触发电压检测。
（1）好坏检测
万用表拨至R×1kΩ挡，测量双向触发二极管正、反向电阻，如图4所示。
图4 双向触发二极管的好坏检测
若双向触发二极管正常，正、反向电阻均为无穷大。
若测得的正、反向电阻很小或为0，说明双向触发二极管漏电或短路，不能使用。
（2）触发电压检测
检测双向触发二极管的触发电压可按下面三个步骤进行。
第一步：按图5所示的方法将双向触发二极管与电容、电阻和耐压大于300V的二极管接好，再与220V市电连接。
图5 触发二极管触发电压的检测
第二步：将万用表拨至直流50V挡，红、黑表表笔分别接被测双向触发二极管的两极，然后观察表针位置，如果表针在表盘上摆动（时大时小），表针所指最大电压即为触发二极管的触发电压。图中表针指的最大值为30V，则触发二极管的触发电压值约为30V。
第三步：将双向触发二极管两极对调，再测两端电压，正常该电压值应与第二步测得的电压值相等或相近。两者差值越小，表明触发二极管对称性越好，即性能越好。
