MOS管输入电阻很高，为什么一遇到静电就不行了？
一、MOS管输入电阻很高，为什么一遇到静电就不行了？
MOS管一个ESD敏感器件，它本身的输入电阻很高，而栅-源极间电容又非常小，所以极易受外界电磁场或静电的感应而带电，又因在静电较强的场合难于泄放电荷，容易引起静电击穿。
静电击穿一般分为两种类型：
一是电压型，即栅极的薄氧化层发生击穿，形成针孔，使栅极和源极间短路，或者使栅极和漏极间短路；
二是功率型，即金属化薄膜铝条被熔断，造成栅极开路或者是源极开路。
二、MOS管被击穿的原因及解决方案？

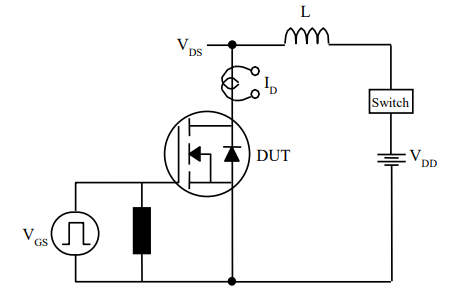

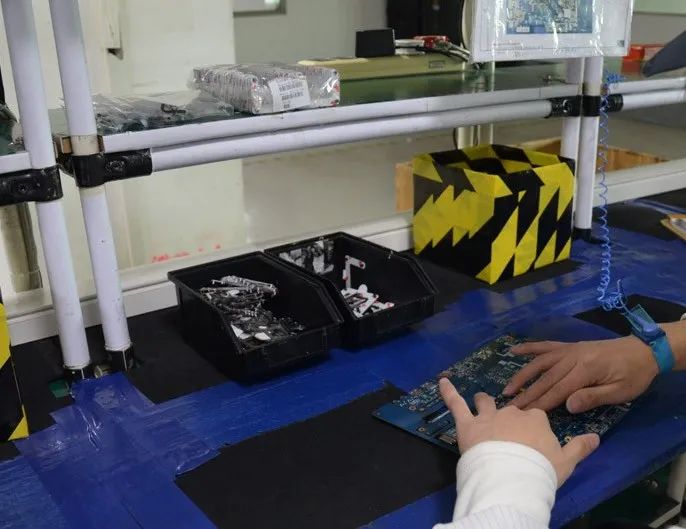

第一、MOS管本身的输入电阻很高，而栅源极间电容又非常小，所以极易受外界电磁场或静电的感应而带电，而少量电荷就可在极间电容上形成相当高的电压 (U=Q/C)，将管子损坏。 虽然MOS输入端有抗静电的保护措施，但仍需小心对待，在存储和运输中最好用金属容器或者导电材料包装，不要放在易产生静电高压的化工材料或化纤织物中。 组装、调试时，工具、仪表、工作台等均应良好接地。要防止操作人员的静电干扰造成的损坏，如不宜穿尼龙、化纤衣服，手或工具在接触集成块前最好先接一下地。对器件引线矫直弯曲或人工焊接时，使用的设备必须良好接地。
第二、MOS电路输入端的保护二极管，其导通时电流容限一般为1mA，在可能出现过大瞬态输入电流(超过10mA)时，应串接输入保护电阻。因此应用时可选择一个内部有保护电阻的MOS管应。 还有，由于保护电路吸收的瞬间能量有限，太大的瞬间信号和过高的静电电压将使保护电路失去作用。所以焊接时电烙铁必须可靠接地，以防漏电击穿器件的输入端，一般使用时，可断电后利用电烙铁的余热进行焊接，并先焊其接地管脚。
三、MOS栅源（G-S）极下拉电阻有什么作用？
MOS是电压驱动元件，对电压很敏感，悬空的G很容易接受外部干扰使MOS导通，外部干扰信号对G-S结电容充电，这个微小的电荷可以储存很长时间。
在试验中G悬空很危险，很多就因为这样爆管，G接个下拉电阻对地，旁路干扰信号就不会直通了，一般可以10~20K。这个电阻称为栅极电阻。
作用1：为场效应管提供偏置电压；
作用2：起到泻放电阻的作用(保护栅极G~源极S)。
第一个作用好理解，这里解释一下第二个作用的原理。保护栅极G~源极S，场效应管的G-S极间的电阻值是很大的，这样只要有少量的静电就能使他的G-S极间的等效电容两端产生很高的电压， 如果不及时把这些少量的静电泻放掉，他两端的高压就有可能使场效应管产生误动作，甚至有可能击穿其G-S极。这时栅极与源极之间加的电阻就能把上述的静电泻放掉，从而起到了保护场效应管的作用。
