示波器-成也探头败也探头
我们常常比较关注示波器本身，而忽略了探头的选择。实际上探头是介于被测信号和示波器之间的中间环节，如果信号在探头处就已经失真了，那么示波器做的再好也没有用。
在实际测试过程中，我们应当选择合适的示波器探头，才能得到准确的测试结果。探头的性能会对最终的测试结果产生直接的影响，用对了可以成就高性能、高精度的测试，用不好也会成为高端示波器性能表现的瓶颈。
探头分类
常见的示波器探头有四种：无源探头、有源探头、差分探头和电流探头。
01 无源探头
衰减无源电压探头是最常用的探头，常见的无源探头带宽都在500MHz以下，大部分中低端示波器都会标配两支或四支无源探头，它是一种非常方便、价格相对便宜的探头。高压探头和传输线探头也是属于无源探头的范畴。
02 有源探头
有源探头输入阻抗高，带宽也可以做到很高。有源探头的不利条件是成本高，尺寸大，也需要电源进行供电。
03 差分探头
差分探头分为有源差分探头和高压差分探头。测试高速信号，特别是差分信号时，只能使用对应的有源差分探头来测试。有源差分探头具有低的负载效应，更高的信号保真度，高动态范围以及微小的温漂等特点。而在很多高压信号的测试上，一般使用高压差分探头测试。
04 电流探头
用示波器来测试电流就会用到电流探头，常用的电流探头是利用霍尔原理来制作的。它通过测量电路周围磁场的变化来获得电流信号。在选择电流探头时应该注意几个主要参数：待测物电流大小、电流频率、交流还是直流、钳口的形状和大小、供电方式、接口形式等。
探头附件

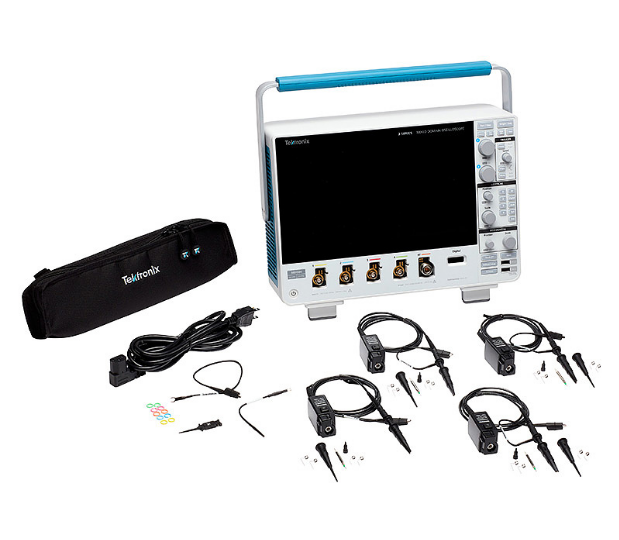

示波器探头通常会带一些附件，例如色环、调节棒和探头保护帽。
01 色环
红黄绿蓝色的圆圈状东西，就是色环。可以看到，摊头上已经套了两个蓝色的。这个色环是塑料材质，一端开口，可以随时卸下来换上别的颜色，色环不会对被测电路产生影响，只是辅助识别的作用，用在示波器有多个探头的场合。如下示波器的探头插口，可以看到有两种颜色。
如果探头和示波器是配套的，你可以发现你的探头已经配好了红色和蓝色的色环，你只需要在使用的时候按照相同的颜色查到示波器插头插口即可。插反也不会对测量有电路影响，只是在测量的时候好区分。如果你的探头用坏了，从某宝或市场买来一个，首先得把相应的色环装好，以便区分探头通道。
02 调节棒
文章开始的第一张图中，最黑的那个棒棒就是调节棒，在最前面有一个扁平的不锈钢，形似改锥，这个调节棒就是一个改锥，用来调节探头的补偿电容，把你的探头拿出来，找到螺丝孔，如下图，探头补偿电容调节孔在插口处，有的在探针那一端。
什么时候需要调，调到什么程度？调节方法：找到示波器的校准信号输出端口，如下图，将探极接到信号输出端口，示波器会出现1KHz的方波型号，观察信号的波形，调整到很规整为止。
03 探针保护帽
把探极勾摘掉以后，漏出探针的图片，常用来测试IC的管脚。看着探极的探针，当你的用它测量IC的某个管脚时，会不会发生不小心碰到周边管脚或者使得两条管脚短路的情况？这时候，探针保护冒就起作用了。选择合适的探针保护帽直接套上去即可。
探头校准
拿到探头，先要校准，什么样的探头需要校准？除无衰减的探头（1:1）外，都需要校准。校准是探头首次与一台示波器使用时必须需要校准，换不同的台式示波器测量时，都要校准。
无源探头的校准：校正补偿电容。用螺丝刀调节无源探头上的校正电容，使其波形尽量呈矩形，也就是与示波器良好匹配。
有源探头的校准：校正直流偏移。有源探头内含放大器等有源器件，因温漂等原因而使其在不同环境中引入直流偏移不同。使用前，先插到示波器上预热几分钟，然后进行一次校准。探头接好示波器面板自带的1KHz、0.5V的信号，按VerticalàCal Probe（main），稍等几分钟后示波器就自动校准好了。
电流探头的校准：探头接在示波器的通道1上，按下电流探头上“DEGAVSS”和“BALANCE”按钮调校和校零，校零好后，示波器上CH1显示出单位“mA”。
注意事项
手不要触摸探头；探头地就近接被测信号的地；探头探针就近接被测信号管脚，探头要尽量与电路板PCB板面垂直；测量时，尽量减小探头探针与探头地所构成环路的面积；探头的地线不要悬空，只能接电路板上的地线，不可以搭接在电路板的正负电源端。

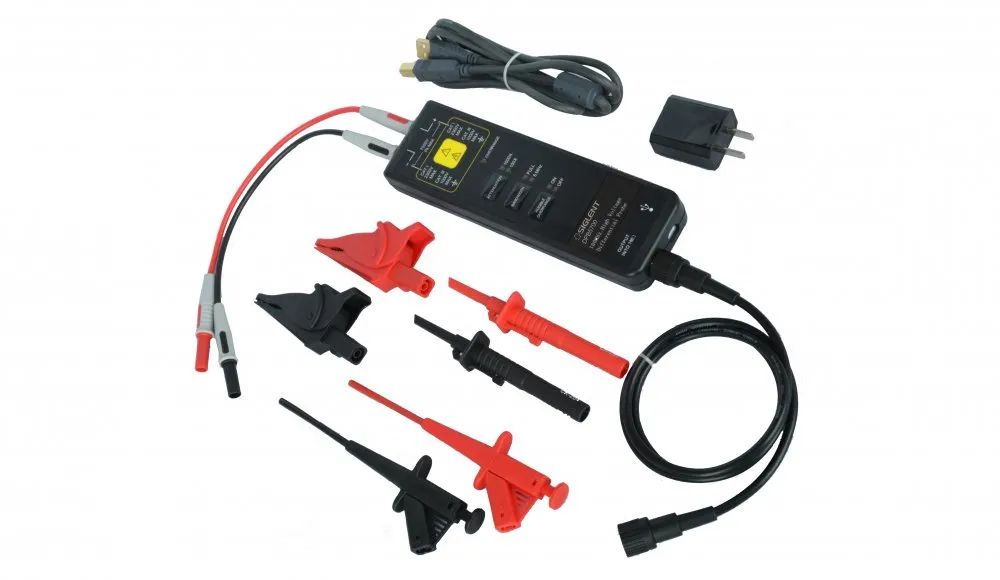

小编为您介绍一款常用的探头，差分探头，Differential Probes。一种示波器探头利用差分放大原理设计出来，就是差分探头。
把任意两点间的浮接信号，通过差分探头，变换成为相对地的信号。以供应电表、示波器、或电脑计算机来使用。绝大多数的电子电路，特别是电机电路，都会包含有交流抵补(AC OFFEST) 或直流抵补(DC OFFSET)，对地回路可能都没有。如果不使用差分探头，用其他非差分探头测量，这时候帽然的接通示波器将会导致触电，或者对示波器产生顺坏的影响，或者产生电线走火的风险。所以很多情况下，对电路的波形测试，差分探头差分信号探测，更保险，更准确。
差分探头工作原理具体是什么呢?
【普通探头】
（常规测试的时候，是示波器探针点在被测点，地线接地，测试被测点和地的电压差。地线通过示波器的地直接和大地相连）

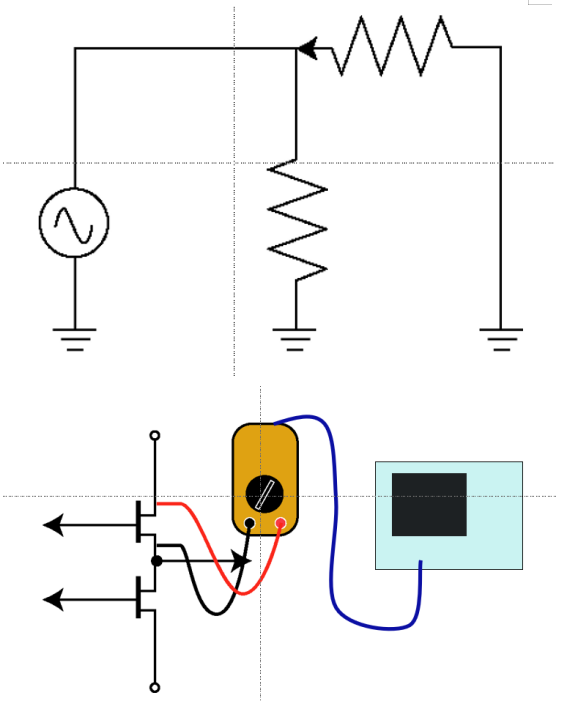

差分探头原理简单的说，是一对信号，将它们同时输入到放大电路里，接着相减，从而抵消干扰信号，过滤出本原信号。构成差分探头放大器，硬件上用直接耦合方式，使用了参数特性相同的两个晶体管。首先对两个输入端上，同时输入相位相同且大小相同的信号，不断进行调节，让信号归零，这样就能去掉零点漂移。

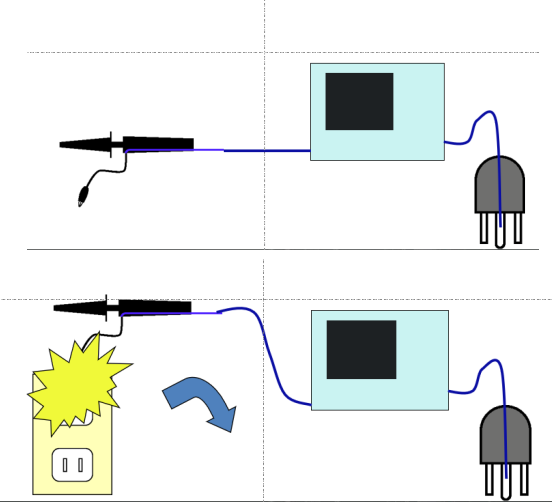

但是很多情况，被测设备的地和我们示波器的地并不相同，比如测试开关电源的时候，或者三相输出，他们的地实际上是零线（带电压）或者有浮动，导致这个时候从示波器探头的地线会引入一部分的电压进去，一个是影响测量，一个是有可能烧坏示波器。

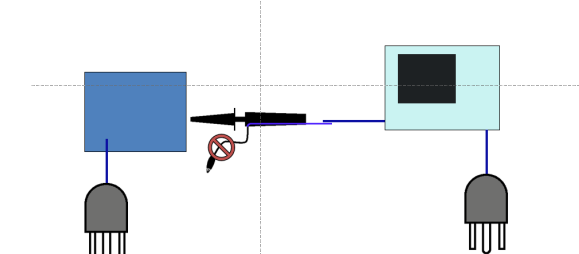

这也是早期的电源工程师喜欢把示波器的三角插头给剪了，再拔掉探头地线去做测试因为那时候差分探头贵，节约成本，但是又要做这个测试。
差分探头差分信号不是以地作为参考信号，而是相对参考。传统的单端探头用于测量差分信号时，有可能会出现“地弹”现象。这是因为普通的单端探头，测量时生成的是信号是相对地的，对干扰信号无法排除。
差分探头用途到底有哪些呢?
差分探头目前在很多电子行业都有广泛应用例如开关电源行业电源、逆变器、转换器、马达控制等。
